 Outillage identification

Aller en bas
AuteurMessage
john_29
Membre très actif
john_29

Nombre de messages : 161
Age : 37
Localisation : Morbihan
Date d'inscription : 27/11/2013

outillage - Outillage identification Empty
MessageSujet: Outillage identification   outillage - Outillage identification EmptyLun 2 Juin - 21:23

Bonjour à tous,

avant de poster les photos, je voudrais savoir si c'est également la bonne section pour le matériel d'horlogerie.
En effet, j'ai acheté un tour a métaux il y a quelques mois et j'ai certains outils qui me posent interrogation
tout comme d'autres outils achetés en lot, certains, je ne vois pas du tout ce que cela peut être.

En vous remerciant d'avance.

Amicalement.
Revenir en haut Aller en bas
Izzy
Membre Hyper actif
Izzy

Nombre de messages : 634
Date d'inscription : 08/02/2011

outillage - Outillage identification Empty
MessageSujet: Re: Outillage identification   outillage - Outillage identification EmptyLun 2 Juin - 21:53

C'est la bonne section.
Revenir en haut Aller en bas
john_29
Membre très actif
john_29

Nombre de messages : 161
Age : 37
Localisation : Morbihan
Date d'inscription : 27/11/2013

outillage - Outillage identification Empty
MessageSujet: Re: Outillage identification   outillage - Outillage identification EmptyLun 2 Juin - 22:05

Merci je vais donc préparer mon poste avec quelques.... photos Smile

Amicalement.
Revenir en haut Aller en bas
john_29
Membre très actif
john_29

Nombre de messages : 161
Age : 37
Localisation : Morbihan
Date d'inscription : 27/11/2013

outillage - Outillage identification Empty
MessageSujet: Re: Outillage identification   outillage - Outillage identification EmptyLun 2 Juin - 22:28

Et voila c'est parti....

Première partie, l'outillage:

Photo 1
outillage - Outillage identification 20140610

Photo 2
outillage - Outillage identification 20140611

Photo 3
outillage - Outillage identification 20140612

Photo 4
outillage - Outillage identification 20140613

Photo 5
outillage - Outillage identification 20140614

Photo 6
outillage - Outillage identification 20140615

Photo 7
outillage - Outillage identification 20140616

Photo 8
outillage - Outillage identification 20140617

Photo 9
outillage - Outillage identification 20140618

Photo 10
outillage - Outillage identification 20140619

Photo 11
outillage - Outillage identification 20140620

Photo 12
outillage - Outillage identification 20140621

Photo 13
outillage - Outillage identification 20140622

Photo 14
outillage - Outillage identification 20140623

Photo 15
outillage - Outillage identification 20140624

Photo 16
outillage - Outillage identification 20140625

Photo 17
outillage - Outillage identification 20140626

Photo 18
outillage - Outillage identification 20140627
outillage - Outillage identification 20140628
outillage - Outillage identification 20140629

Partie outillage du tour:

Photo 19
outillage - Outillage identification 20140630
outillage - Outillage identification 20140631

Photo 20
outillage - Outillage identification 20140632

Photo 21
outillage - Outillage identification 20140633

Photo 22
outillage - Outillage identification 20140634

Photo 23
outillage - Outillage identification 20140635

Photo 24
outillage - Outillage identification 20140636
outillage - Outillage identification 20140637

Photo 25
outillage - Outillage identification 20140638

Photo 26
outillage - Outillage identification 20140639

Photo 27
outillage - Outillage identification 20140640

Photo 28
outillage - Outillage identification 20140641

Photo 29
outillage - Outillage identification 20140642

Photo 30
outillage - Outillage identification 20140643

Photo 31
outillage - Outillage identification 20140644

Photo 32
outillage - Outillage identification 20140645

Photo 33
outillage - Outillage identification 20140646

Photo 34
outillage - Outillage identification 20140647

Photo 35
outillage - Outillage identification 20140648

Photo 36
outillage - Outillage identification 20140649

Photo 37
outillage - Outillage identification 20140650

Photo 38
outillage - Outillage identification 20140651

Photo 39
outillage - Outillage identification 20140652

Photo 40
outillage - Outillage identification 20140653

Photo 41
outillage - Outillage identification 20140654

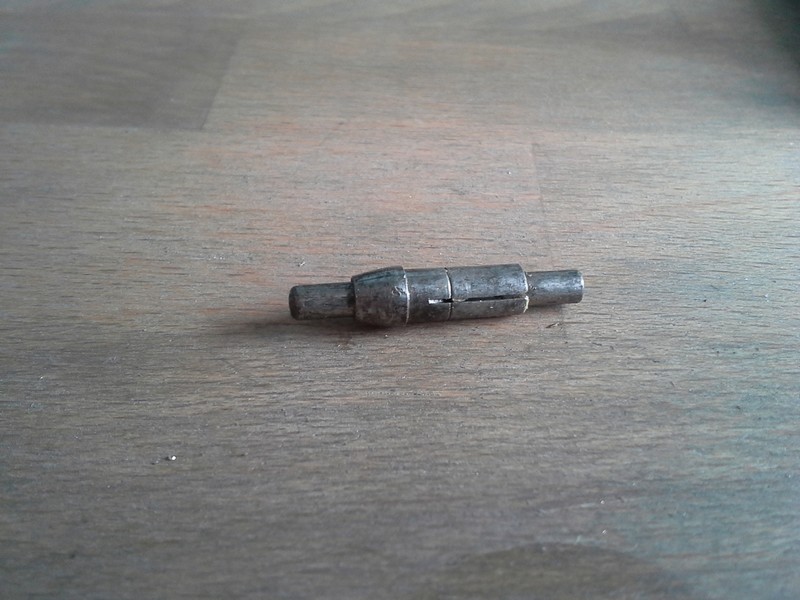

Photo 42
outillage - Outillage identification 20140655

Et voila Smile
Merci d'avance aux personnes qui pourront m'aider à mettre un nom sur certains outils et à me donner leurs fonctions.
Il y en a un je suis sur déja c'est la pince pour trouer les bracelets Smile mais comment l'utiliser ? écartement etc...

Amicalement.
Revenir en haut Aller en bas
rav6en
Animateur
rav6en

Nombre de messages : 894
Age : 50
Localisation : RP
Date d'inscription : 26/11/2007

outillage - Outillage identification Empty
MessageSujet: Re: Outillage identification   outillage - Outillage identification EmptyLun 2 Juin - 23:05

1 mandrin mais il manque le manchon à visser sur le pas de vis pour tenir ce que tu mets dedans serré
2 préparation pour émail à froid : tu en prends sur un couteau, tu chauffes et tu étales sur le cadran émaillé abîmé. résultats généralement très décevant.
5 lanterne au vis : pour réduire la longueur d'une tige de vis : tu glisse la vis tête en bas sous la petite plaque et tu la serres avec la tige qui remonte. la tige dépasse et tu la lime à la longueur voulue.
6 outil servant à déserrer le noyau des axes de barillet surtout sur les vieux barillets suspendus ou les vis de rochets ayant deux trous au lieu d'une fente  pig
7 autres lanternes aux vis
8 mini étau à main
9 outils pour souder les pieds de cadran
10 mandrin à coulisse : tu descends la bagur sur la tige, les machoires se déserrent
16 outils à scier les bracelets, les bagues...
17 pince pour fair les oeillets dans les ressorts de barillet
18 loupe ou partie d'un binoculaire

la suite je laisse aux plus pro
Revenir en haut Aller en bas
Izzy
Membre Hyper actif
Izzy

Nombre de messages : 634
Date d'inscription : 08/02/2011

outillage - Outillage identification Empty
MessageSujet: Re: Outillage identification   outillage - Outillage identification EmptyLun 2 Juin - 23:09

Pour ce que j'en sais (c'est à dire, pas grand chose):

Photo 2 : Ben email à froid, c'est écrit dessus. Pour refaire les cadran émaillés
Photo 3 : Je me demande si c'est pas un bol à faire chauffer de l'émail...
Photo 4 : Burin pour gravure???
Photo 6 : Outils pour visser/dévisser les visses de rochets des vieilles montres de poche
Photo 8 : Etau à main???
Photo 9 : Idem que photo 3???
Photo 13 : Taraudière ou porte-tarauds (pour faire les filets de vis intérieur si tu veux).
Photo 15 : Idem???

Pour le tour, ce serait pas un tour à pivoter à main?
Revenir en haut Aller en bas
john_29
Membre très actif
john_29

Nombre de messages : 161
Age : 37
Localisation : Morbihan
Date d'inscription : 27/11/2013

outillage - Outillage identification Empty
MessageSujet: Re: Outillage identification   outillage - Outillage identification EmptyLun 2 Juin - 23:10

Merci pour ces premières réponses.
Amicalement.
Revenir en haut Aller en bas
john_29
Membre très actif
john_29

Nombre de messages : 161
Age : 37
Localisation : Morbihan
Date d'inscription : 27/11/2013

outillage - Outillage identification Empty
MessageSujet: Re: Outillage identification   outillage - Outillage identification EmptyLun 2 Juin - 23:13

@Izzy a écrit:
Pour le tour, ce serait pas un tour à pivoter à main?

Tu parles du tour que l'on voit en arrière plan ?

Amicalement.
Revenir en haut Aller en bas
plume68
Passionné absolu
plume68

Nombre de messages : 2733
Localisation : paris
Date d'inscription : 13/05/2010

outillage - Outillage identification Empty
MessageSujet: Re: Outillage identification   outillage - Outillage identification EmptyLun 2 Juin - 23:19

tiens, une mine d'infos ici :

http://www.lathes.co.uk/

Revenir en haut Aller en bas
Bernard
Passionné de référence


Nombre de messages : 3416
Age : 90
Localisation : 74200 La Hiaute .....
Date d'inscription : 28/03/2007

outillage - Outillage identification Empty
MessageSujet: Outillage identification   outillage - Outillage identification EmptyMar 3 Juin - 2:24

Salut !
Une "sacrée-collection" d'outils anciens , certains fabriqués par le réparateur lui-même ....
j'ai cru reconnaitre , aussi et sauf erreur , un ancètre d'un équilibre aux balancier "fabr. maison" avec ses "lèvres en métal" affutables....  mais , pas sûr !!
Il y figure également , avec sa scie circulaire , et ne concernant pas spécifiquement l'horlogerie , mais le commerçant , un "outil à couper les bagues" pour pouvoir les enlever aisément en cas d'enflure d'un doigt ...
Tout est digne de figurer dans un musée !
Merci pour toutes ces photos !(y'a du boulot)
bm
Revenir en haut Aller en bas
Izzy
Membre Hyper actif
Izzy

Nombre de messages : 634
Date d'inscription : 08/02/2011

outillage - Outillage identification Empty
MessageSujet: Re: Outillage identification   outillage - Outillage identification EmptyMar 3 Juin - 3:20

pour l'équilibre, tu parles de la photo 3 je suppose. C'est en effet imaginable. En espérant que ce soit d'équerre...
Revenir en haut Aller en bas
plume68
Passionné absolu
plume68

Nombre de messages : 2733
Localisation : paris
Date d'inscription : 13/05/2010

outillage - Outillage identification Empty
MessageSujet: Re: Outillage identification   outillage - Outillage identification EmptyMar 3 Juin - 5:12

1 - mandrin a main pour outil circulaire
2- email a froid
3- un étaux de table
4- pointeau
5- mandrin a vis
6- outil pour vis de barillet
7- mandrin a vis
8- étaux à main
9- ???
10- étaux à main
11- pointeau ou pointe à graver
12- ?
13- tourne à gauche pour taraud
14- pince à trous
15- ?
16- outil à couper les bagues
17- pince à trous
18- œilleton pour binoculaire
19 - contre pointe pour poupée mobile
20- chien avec centreur sur pince americaine
21- idem
22- centreur d'axe
23- décentrement d'outil

... pour le reste c'est du connu... et je me casse du taf !  outillage - Outillage identification Blunt_gi
Revenir en haut Aller en bas
Bernard
Passionné de référence


Nombre de messages : 3416
Age : 90
Localisation : 74200 La Hiaute .....
Date d'inscription : 28/03/2007

outillage - Outillage identification Empty
MessageSujet: Outillage identification   outillage - Outillage identification EmptyMar 3 Juin - 5:31

Oui !!
C' est ce que j'ai pensé de prime abord !
Maintenant , il pourrait s'agir aussi d'un outil sur socle pour maintenir un objet ou une pièce .... mais dans quel but ????
J'en profite pour en présenter un autre , toujours aussi rustique , toujours de fabrication artisanale et dont
l'utilité m'échappe un peu ....Incompréhensible
Vraisemblablement ce doit ètre un modèle particulier de "huit-chiffres"
Bonne soirée
bm

outillage - Outillage identification P1060010
Revenir en haut Aller en bas
john_29
Membre très actif
john_29

Nombre de messages : 161
Age : 37
Localisation : Morbihan
Date d'inscription : 27/11/2013

outillage - Outillage identification Empty
MessageSujet: Re: Outillage identification   outillage - Outillage identification EmptyMar 3 Juin - 6:12

Merci pour vos contributions Wink

Je peux enfin mettre des noms sur certains outils Smile

Sinon, pour les outils du tour, si y en a qui se lancent Smile

Amicalement.
Revenir en haut Aller en bas
Izzy
Membre Hyper actif
Izzy

Nombre de messages : 634
Date d'inscription : 08/02/2011

outillage - Outillage identification Empty
MessageSujet: Re: Outillage identification   outillage - Outillage identification EmptyMar 3 Juin - 6:16

En le voyant, j'ai aussi pensé à un huit-chiffre. Pas super pratique si c'est le cas...
Revenir en haut Aller en bas
Bernard
Passionné de référence


Nombre de messages : 3416
Age : 90
Localisation : 74200 La Hiaute .....
Date d'inscription : 28/03/2007

outillage - Outillage identification Empty
MessageSujet: Outillage identification   outillage - Outillage identification EmptyMar 3 Juin - 19:33

Partie de broche à identifier, photo 23.

outillage - Outillage identification Broche11


Broche complète pour tournages "entre pointes" moyens et surtout les très petits tournages ,
c' était donc un accessoire pratiquement indispensable pour les tours "contemporains" ,
les  tout-premiers tours n'étaient conçus que pour tourner "entre-broches" avec volant à main , voire
avec un archet (pour la meilleure sensibilité)

outillage - Outillage identification Broche12



Détail du plateau (coté poupée mobile du tour)
Les minuscules coups de "pointeau conique" étant destinés à recevoir l'extrémité conique du pivot à "lever" (tourner) , la distance , plus ou moins proche de la circonférence conditionnant le diamètre du pivot

outillage - Outillage identification P1080131

A +
Revenir en haut Aller en bas
kelorkilé
Membre référent
kelorkilé

Nombre de messages : 5503
Age : 70
Localisation : L.A.
Date d'inscription : 27/04/2008

outillage - Outillage identification Empty
MessageSujet: Re: Outillage identification   outillage - Outillage identification EmptyMar 3 Juin - 20:21

Salut Bernard,

Pour confirmer le huit-chiffres !

outillage - Outillage identification P1060010

outillage - Outillage identification Huit_t10

Amicalement GG  Wink
Revenir en haut Aller en bas
kelorkilé
Membre référent
kelorkilé

Nombre de messages : 5503
Age : 70
Localisation : L.A.
Date d'inscription : 27/04/2008

outillage - Outillage identification Empty
MessageSujet: Re: Outillage identification   outillage - Outillage identification EmptyMar 3 Juin - 20:42

Pour le 3, confirmation équilibre aux balanciers  Mr. Green

outillage - Outillage identification Equil_10

Amicalement GG  Wink
Revenir en haut Aller en bas
Bernard
Passionné de référence


Nombre de messages : 3416
Age : 90
Localisation : 74200 La Hiaute .....
Date d'inscription : 28/03/2007

outillage - Outillage identification Empty
MessageSujet: Outillage identification   outillage - Outillage identification EmptyMar 3 Juin - 20:44

@kelorkilé a écrit:
Salut Bernard,

Pour confirmer le huit-chiffres !

outillage - Outillage identification P1060010

outillage - Outillage identification Huit_t10

Amicalement GG  Wink

Bonjour "GG" ,
Un plaisir de te retrouver !
Ahhhh !! Si les lombaires d'un personnage incontournable et apprécié , (suivez mon regard ),
pouvaient se redresser avec un "huit-chiffres"  clown
Ta présence semble indiquer que cela va mieux ...
Ce qui m'amène à poser une question ...
Après contrôle au huit-chiffres , il s'avère que le balancier ne tourne "pas-plat" (ici plus question de lombaires ... affraid )
Comment , dans une certaine , procéder pour le redresser , la méthode diffèrant légèrement
selon que l'on est en présence d'un balancier bi-métallique fendu  ou un ordinaire ...
Cordiales salutations
bm
Revenir en haut Aller en bas
john_29
Membre très actif
john_29

Nombre de messages : 161
Age : 37
Localisation : Morbihan
Date d'inscription : 27/11/2013

outillage - Outillage identification Empty
MessageSujet: Re: Outillage identification   outillage - Outillage identification EmptyMar 3 Juin - 20:55

Merci à tous les amis.
Sinon, j'ai une question concernant l'huilage du tour.
En effet, tous les combien de temps huilez vous votre tour ?
quelle huile utilisez vous ?
Pouvons nous mettre de l'huile de synthèse ou il faut une huile spéciale ?
Et au niveau de mes paliers, j'ai deux petits points noirs qui correspondent à l'endroit ou il
faut y déposer l'huile. Il faut piquer dedans ou enlever le bouchon ?
C'est un boley 6mm avec palier en bronze et rattrapage de jeu.
Et concernant le tournage entre pointe qui est incomplet, si j’assemble certains outils entre eux ça donne
ça. C'est complet ou il manque quelque chose ?

Amicalement.

outillage - Outillage identification Outil10
Revenir en haut Aller en bas
kelorkilé
Membre référent
kelorkilé

Nombre de messages : 5503
Age : 70
Localisation : L.A.
Date d'inscription : 27/04/2008

outillage - Outillage identification Empty
MessageSujet: Re: Outillage identification   outillage - Outillage identification EmptyMar 3 Juin - 21:40

@Bernard a écrit:

Ce qui m'amène à poser une question ...
Après contrôle au huit-chiffres , il s'avère que le balancier ne tourne "pas-plat" (ici plus question de lombaires ... affraid )
Comment , dans une certaine , procéder pour le redresser , la méthode diffèrant légèrement
selon que l'on est en présence d'un balancier bi-métallique fendu  ou un ordinaire ...
Cordiales salutations
bm

A part jouer sur le bras, je ne vois pas trop.  yeux

Amicalement GG  Wink
Revenir en haut Aller en bas
Bernard
Passionné de référence


Nombre de messages : 3416
Age : 90
Localisation : 74200 La Hiaute .....
Date d'inscription : 28/03/2007

outillage - Outillage identification Empty
MessageSujet: Outillage identification   outillage - Outillage identification EmptyMar 3 Juin - 22:26

@john_29 a écrit:
Merci à tous les amis.
Sinon, j'ai une question concernant l'huilage du tour.
En effet, tous les combien de temps huilez vous votre tour ?
quelle huile utilisez vous ?
Pouvons nous mettre de l'huile de synthèse ou il faut une huile spéciale ?
Et au niveau de mes paliers, j'ai deux petits points noirs qui correspondent à l'endroit ou il
faut y déposer l'huile. Il faut piquer dedans ou enlever le bouchon ?
C'est un boley 6mm avec palier en bronze et rattrapage de jeu.
Et concernant le tournage entre pointe qui est incomplet, si j’assemble certains outils entre eux ça donne
ça. C'est complet ou il manque quelque chose ?

Amicalement.


Pour la lubrification des paliers de ton tour , tout dépend de la fréquence et durée d'utilisation, peu importe l'huile employée ,
tant que tes coussinets ne changent pas de température   , tu es bon !   clown
Il convient toutefois , de se méfier de l'utilisation d' une meule émeri ou autre pour des raisons élémentaires ...
C'est ce que je faisais ...
Ceci n'étant que mon avis,

Enfin , tes deux broches sont incompatibles !
Sur l'une , le tournage s'effectue dans l'axe des deux poupées ...
L' autre , (celle qui nous intéresse) est excentrée !
A+
bm
Revenir en haut Aller en bas

Outillage identification
Revenir en haut
Page 1 sur 1

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
FORUMAMONTRES :: Forum général de discussions horlogères :: Forum de discussions sur les montres vintages et sujets techniques-
Sauter vers:
