 Assembler une mono aiguille ? :-)

Voir le sujet précédent Voir le sujet suivant Aller en bas
Aller à la page : 1, 2  Suivant
AuteurMessage
nivuniconnu
Nouveau


Nombre de messages : 29
Date d'inscription : 22/10/2014

MessageSujet: Assembler une mono aiguille ? :-)   Mar 25 Nov - 4:37

Hello !
Tout d'abord, je suis un newbie des montres ;-)
J'ai découvert il y a un peu les mono aiguilles, je me suis dit qu'il m'en fallait une !
Là commence les ennuies...
Je voudrais une mécanique mais les Luch, très sympas, ne déclenchent pas non plus le mega kiff chez moi (boitier brillant un brin cheap).
Les autres marques sont hors budget ( >200€ ), ou à quartz

Du coup, je me suis dit, pourquoi pas la fabriquer: trouver un cadran Kemmner (pas simple), un boitier compatible (dans les 40-70$), un mouvement seagull equivalent 6497 (~40$) et zou ?

Alors voilà c'est le "et zou" où je me pose des questions.

J'ai vu sur certains forum que monter un 6497 dans un boitier était "simple", mais quelles sont les étapes ?

ce que j'imagine:
- On monte le cadran sur le mouvement.
- On monte l'aiguille (délicatement) sur son axe
- On glisse le tout dans le boitier.
- On fixe le mouvement dans la boite ( euh comment ? ), il est parfois proposé avec les boitier un kit de 2 vis et 2 petites plaquettes.
- Et la couronne là dedans ?
J'imagine qu'il faut retirer l'axe avant montage dans le boitier.
- Faut il couper l'axe à la bonne longueur suivant le boitier/la couronne choisi ? (si oui, comment on détermine la bonne longueur, on coupe ca à la pince, à la scie, à la dremmel ?).
- Comment "fixe"-t-on la couronne sur la tige? c'est vissé ? il faut tenir la tige avec une pince et visser fort la couronne  ?

Ensuite on ferme le boitier, on remonte et hop tic tac ?
Revenir en haut Aller en bas
Ergor
Membre Hyper actif
avatar

Nombre de messages : 744
Date d'inscription : 10/02/2014

MessageSujet: Re: Assembler une mono aiguille ? :-)   Mar 25 Nov - 10:21

C'est une très bonne idée, j'ai déjà fait 2-3 fois ca se fait sans trop de problèmes, du moment que tu as les bons outils.

D'abord voici de quoi te faire une idée :
http://lenversducadran.blogspot.fr/2013/12/tutoriel-creation-dune-montre-sur-une.html

Ensuite, pour le cadran tu peux en trouver une palanquée sur la baie ou autre, du style :
http://stores.ebay.fr/SWISS-MADE-TIME/CASE-DIAL-HANDS-SET-/_i.html?_fsub=1195863011&_sid=28442601&_trksid=p4634.c0.m322

Après une simple recherche te permettra d'en trouver pas mal d'autre.

Le problème de la mono aiguille c'est de trouver une aiguille adéquate ... tu peux acheter une aiguille des heures classique sans mettre celle des minutes. Mais elle ne fera pas la dimension classique pour une mono.

Voici un petit florilège de sites utiles :
http://www.ofrei.com/
http://www.mdwatch.ch/boites-de-montre.html
http://www.helenarou.com/
http://www.outils-horloger.de/home.php

Et j'en oublie ... dans tout les cas il faut que tu prennes quelques outils et des outils de bonnes qualité si tu ne veux pas le regretter ...

En tout cas c'est un super projet thumleft
Revenir en haut Aller en bas
http://matt-hi.eu
nivuniconnu
Nouveau


Nombre de messages : 29
Date d'inscription : 22/10/2014

MessageSujet: Re: Assembler une mono aiguille ? :-)   Mer 26 Nov - 0:40

Merci beaucoup pour les infos, les liens et les encouragements !!

Je vais regarder ça (j'en avais visité une paire déjà, offrei et helenarou)

Pour le cadran, j'en ai vu plein sur ebay en effet, mais aucun adapté à une mono aiguille.

En general ce sont des cadrans standard avec 60 division par heure, ca fait une division = 12 minutes, pas très facile à lire ne mono

Je cherche un cadran mono aiguille avec une division = 5 minutes.

J'ai entendu parler des kemmner, c'est la seule source que j'ai pour l'instant, mais ce monsieur n'a pas l'air de toujours répondre aux emails...

Je suis très ouvert à toute autre piste pour le cadran !

Revenir en haut Aller en bas
olivierpierro
Nouveau
avatar

Nombre de messages : 32
Age : 47
Localisation : 31
Date d'inscription : 05/07/2014

MessageSujet: Re: Assembler une mono aiguille ? :-)   Jeu 27 Nov - 1:34

merci je voulais poser la même question!!!
Concernant KEMMNER il faut insister (poliment) il à déjà vendu des cadrant seul (vue un exemple sur ce forum)
Revenir en haut Aller en bas
nivuniconnu
Nouveau


Nombre de messages : 29
Date d'inscription : 22/10/2014

MessageSujet: Re: Assembler une mono aiguille ? :-)   Jeu 27 Nov - 2:10

J'ai eu une réponse! :-) je suis en train de refléchir à la couleur du cadran / aiguille.

Si quelqu'un a des idées de boitiers acceptant un cadran 37.2mm je suis preneur ! je trouve qu'on retombe toujours sur les 3-4 mêmes modeles sur le net (pseudo radiomir/luminor)

(budget 40-60€).

Revenir en haut Aller en bas
nivuniconnu
Nouveau


Nombre de messages : 29
Date d'inscription : 22/10/2014

MessageSujet: Re: Assembler une mono aiguille ? :-)   Jeu 27 Nov - 23:21

Est ce que quelqu'un aurait des suggestions concernant la pose de l'aiguille ?

J'ai regardé un peu les outils pour poser les aiguilles mais il est souvent question de diamètre 0.5 à 1.5mm environ.

Dans le cas de cette mono aiguille, je n'ai que l'aiguille des heures à poser, en 2mm, y a t il besoin d'un outils pour ca ou bien ca se fait avec une brucelle ou autre batonnet ?

Revenir en haut Aller en bas
Ergor
Membre Hyper actif
avatar

Nombre de messages : 744
Date d'inscription : 10/02/2014

MessageSujet: Re: Assembler une mono aiguille ? :-)   Jeu 27 Nov - 23:35

La pose de l'aiguille des heures est la plus simple, car la plus large.
Sur un Unitas, le diamètre de l'aiguille des heures doit être de 2,0 mm.

Concernant l'outil un stylo bic sans mine fait l'affaire, mais si tu veux vraiment faire ca bien le mieux est une potence de ce style :
http://www.outils-horloger.de/html/aiguilles___verre.php?id=7050b

Mais cela ne te sera utile que si tu le refais plusieurs fois, si tu penses tu limiter à 1 montre, ça ne sert pas à grand chose d'investir.
Revenir en haut Aller en bas
http://matt-hi.eu
Demone911
Permanent passionné
avatar

Nombre de messages : 2061
Age : 22
Localisation : Belgique
Date d'inscription : 13/08/2014

MessageSujet: Re: Assembler une mono aiguille ? :-)   Jeu 27 Nov - 23:43

Sympa comme projet, je pense aussi me lancer dans ce genre de petit "assemblage" un jour Incompréhensible
Tiens nous au courant et fais des photos si tu tentes l'aventure !
Bon courage thumleft
Revenir en haut Aller en bas
nivuniconnu
Nouveau


Nombre de messages : 29
Date d'inscription : 22/10/2014

MessageSujet: Re: Assembler une mono aiguille ? :-)   Jeu 27 Nov - 23:55

Pas de soucis ! mais ça risque de prendre un peu de temps...
Pour l'instant je suis dans les affres de trouver un boitier 1) compatible avec le cadran / 2) pas trop cher / 3) qui me plaise.
et bien, combiner les 3 est particulièrement difficile Rolling Eyes

Bonne idée le bic !!

Je n'y avais pas songé au départ, mais la mono aiguille ça enlève un paquet de contraintes sur l'assemblage (pas de mini aiguille des secondes à monter, pas de synchronisation heure/minute ou date. bravohap

Revenir en haut Aller en bas
Ergor
Membre Hyper actif
avatar

Nombre de messages : 744
Date d'inscription : 10/02/2014

MessageSujet: Re: Assembler une mono aiguille ? :-)   Jeu 27 Nov - 23:57

Oui par contre il faut que tu limes l'arbre des secondes sinon ton cadran ne passera pas
Revenir en haut Aller en bas
http://matt-hi.eu
nivuniconnu
Nouveau


Nombre de messages : 29
Date d'inscription : 22/10/2014

MessageSujet: Re: Assembler une mono aiguille ? :-)   Ven 28 Nov - 0:12

Ergor a écrit:
Oui par contre il faut que tu limes l'arbre des secondes sinon ton cadran ne passera pas

Oui, j'ai entendu parler de méthodes plus ou moins subtiles/barbares pour ça.
Du style coup de Dremel (pour le barbare) à demander au vendeur du mouvement de démonter l'axe proprement (pour le subtil).

Revenir en haut Aller en bas
Ergor
Membre Hyper actif
avatar

Nombre de messages : 744
Date d'inscription : 10/02/2014

MessageSujet: Re: Assembler une mono aiguille ? :-)   Ven 28 Nov - 0:15

Pour le boitier, en 37mm tu vas avoir du mal, mais ne peux tu pas trouver un autre cadran en 39 ?
http://www.ebay.com/sch/i.html?_odkw=watch+dial+39mm&_from=R40%7CR40&_osacat=0&_from=R40&_trksid=p2045573.m570.l1313.TR0.TRC0.H0.Xeta+watch+dial+39mm&_nkw=eta+watch+dial+39mm&_sacat=0
Revenir en haut Aller en bas
http://matt-hi.eu
nivuniconnu
Nouveau


Nombre de messages : 29
Date d'inscription : 22/10/2014

MessageSujet: Re: Assembler une mono aiguille ? :-)   Ven 28 Nov - 0:45

Je n'ai trouvé aucun cadran pour mono aiguille autre que celui de Mr Kemmner en 37.2mm

Si tu as des pistes, je suis preneur !

Je veux une graduation lisible (ex graduation = 5 minutes).

Si tu voulais dire utiliser un cadran "standard"
Chaque graduation fait 12 minutes, c'est un peu lourd à lire!
Revenir en haut Aller en bas
Ergor
Membre Hyper actif
avatar

Nombre de messages : 744
Date d'inscription : 10/02/2014

MessageSujet: Re: Assembler une mono aiguille ? :-)   Ven 28 Nov - 2:05

Je comprends Incompréhensible

Peut-être peux tu demander à l'AHA si il peuvent te vendre un cadran (rien de sûr) : http://www.ashoda.fr/

Sinon trouver un boitier c'est compliqué, et effectivement, je ne trouve pas de cadran gradué par 5min.
Revenir en haut Aller en bas
http://matt-hi.eu
Ergor
Membre Hyper actif
avatar

Nombre de messages : 744
Date d'inscription : 10/02/2014

MessageSujet: Re: Assembler une mono aiguille ? :-)   Ven 28 Nov - 2:12

J'ai trouvé ca en boitier :

http://www.tztoolshop.com/page185.html

Tu en as quelques uns qui sont compatibles
Revenir en haut Aller en bas
http://matt-hi.eu
nivuniconnu
Nouveau


Nombre de messages : 29
Date d'inscription : 22/10/2014

MessageSujet: Re: Assembler une mono aiguille ? :-)   Ven 28 Nov - 3:39

Ergor a écrit:

Peut-être peux tu demander à l'AHA si il peuvent te vendre un cadran (rien de sûr) : http://www.ashoda.fr/
Je vais poser la question, ca coute rien :-)

Ergor a écrit:

http://www.tztoolshop.com/page185.html

Oui, je les avais vu (via www.ofrei.com), c'est le meme site.
J'aime bien leur boitier #10, mais je trouve un peu cher (plus de 100$ avec le port), enfin hors du budget que je m'etais donné.
De plus il est donné pour 37mm (le cadran ferait 37.2), bon, ils m'ont dit par mail qu'en general à +/-0.5mm ca passe...

Si je dois mettre autant, j'hésite à carrément ajouter encore un peu et prendre un "nestor" sur ebay:

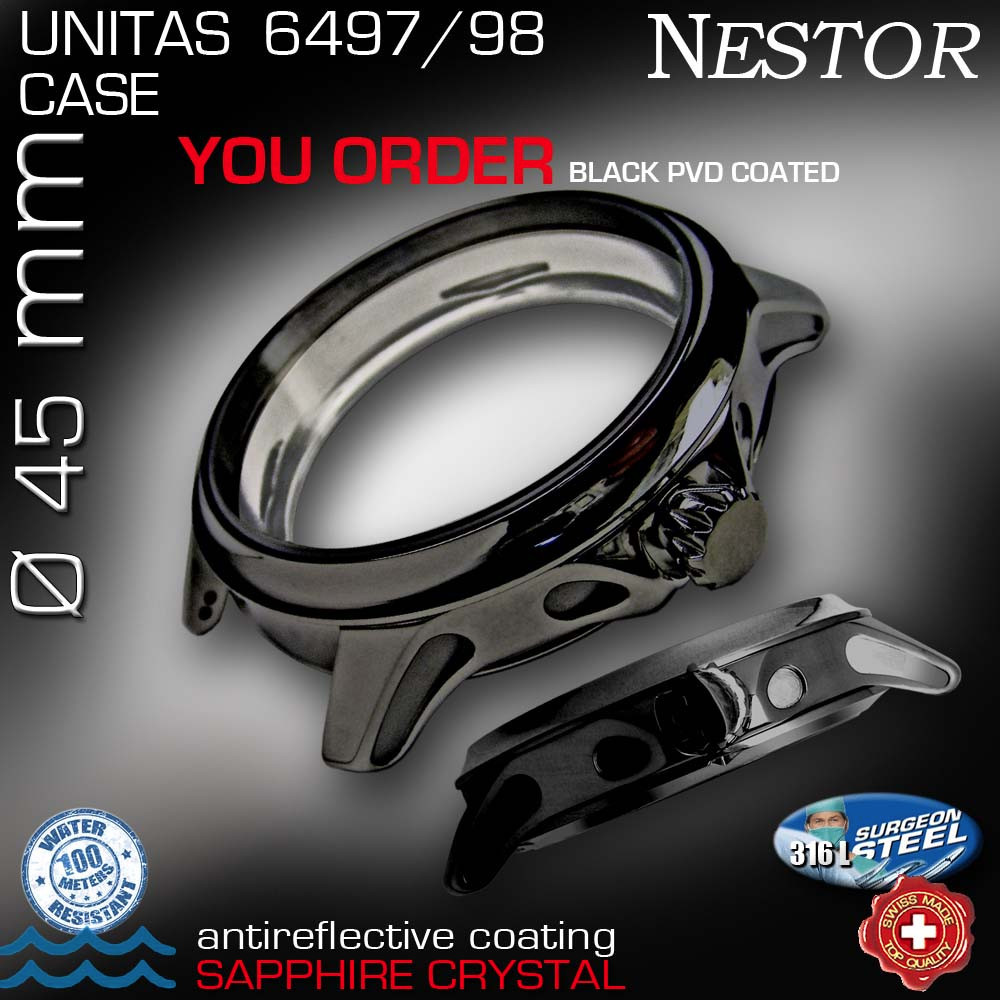

http://www.ebay.fr/itm/WATCH-CASE-NESTOR-45-MM-ST-STEEL-SAPPHIRE-CRYSTAL-FOR-MOVEMENT-UNITAS-6497-98-/131077748471?pt=LH_DefaultDomain_0&var=&hash=item642cd10ee1

Pour 20-30€ de plus ya un verre saphir.
Revenir en haut Aller en bas
guigui91
Membre Actif
avatar

Nombre de messages : 100
Age : 30
Localisation : évry
Date d'inscription : 22/05/2013

MessageSujet: Re: Assembler une mono aiguille ? :-)   Sam 29 Nov - 5:37

hey folks !

j'ai la même envie que vous Mr " ni-vu-ni-connu ! " surtout depuis que je me suis mis a monté des ST36 au lieu d'acheter des " Parnis pour pigeon " ( ca coûte beaucoup plus cher certes mais c'est beaucoup plus gratifiant et avec un peu d'imagination sur les pièces au détail on peux réaliser des " créations uniques fait maison " )

j'envisage de faire divers hommages notamment une "mono" genre " Meistersinger N2 Hommage "  mais le hic c'est que j'ai retourné et retourné "la baie" au tamis et j'ai rien trouvé dans le genre " mono index dial " ...

nos amis chinois ne font que des " boîtiers , aiguilles , cadrans , hommage "  de modèles reconnus et hyper-hypés et le résultat c'est que c'est vraiment l'incurie niveau diversité , sois cali , flieger , pan , portugaise sans parler des finitions de mouvement qui sont toujours les même ; pas de perlage ou de mix perlage-cotes de Genève en skeleton , toujours ces gravures au laser a la con , franchement même a $90-150 j’achèterais le mouvement


bref c'est trop con pour la Mono , sachant qu'une Mono ca sort du lot et qu'un modèle phare est motorisé par un 6497-1 ...

pour Ofrei , j'suis comme toi les frais de port sont assez élevés limite " Abusés " , chez all-watch-parts c'est du $7-8 de l’État de Californie a Paris-France .. ..

si vous trouvez un "mono dial-hands kit for 6497-98 "  passez par ici histoire de faire tourner le lien  ...

des image de ma réalisation maison " gold-flieger-ST36-hommage " d'ailleurs je recommande vivement ces deux vendeurs sur la baie " valjoux_775x " et cbobois ...




boitier Flieger .









bracelet façon " Carbone "



boucle déployante double pvd noir


franchement quand je vois le prix de cette montre j'me dit que j'ai fait une bonne affaire .

http://www.poljot24.de/poljot-international-zar-nicolai-ii.html
Revenir en haut Aller en bas
kromorff
Membre Hyper actif
avatar

Nombre de messages : 668
Age : 42
Localisation : Quelque part sur la Loire
Date d'inscription : 24/05/2009

MessageSujet: Re: Assembler une mono aiguille ? :-)   Sam 29 Nov - 5:52

Bonjour à tous,

Pour la boite, sk watch parts (c'est en Allemagne)
Pour fixer l'aiguille, un bâton de sucette ou le corps d'un stylo sans la pointe.

Bonne soirée à tous,

K.
Revenir en haut Aller en bas
nivuniconnu
Nouveau


Nombre de messages : 29
Date d'inscription : 22/10/2014

MessageSujet: Re: Assembler une mono aiguille ? :-)   Lun 1 Juin - 3:19

Bonjour,

Quelqu'un connait il la longueur de la mono-aiguille de Mr Kemmner ?

Revenir en haut Aller en bas
Corwin31
Membre très actif
avatar

Nombre de messages : 175
Age : 42
Localisation : Toulouse
Date d'inscription : 07/05/2013

MessageSujet: Re: Assembler une mono aiguille ? :-)   Mer 3 Juin - 0:22

j'en ai une à la maison, je te dis ça ce soir...
Mr. Green
Revenir en haut Aller en bas
agzfr
Membre très actif
avatar

Nombre de messages : 207
Age : 31
Localisation : Lyon
Date d'inscription : 31/03/2015

MessageSujet: Re: Assembler une mono aiguille ? :-)   Mer 3 Juin - 4:09

Merci d'avoir déterré le post!
Est-ce @nivuniconnu a fini sa mono aiguille? Je suis preneur d'une petite revue rapide (photos, budget, difficultés particulières)
C'est le genre de projet qui me pourrait me plaire et me permettre de me lancer!
Revenir en haut Aller en bas
En ligne
nivuniconnu
Nouveau


Nombre de messages : 29
Date d'inscription : 22/10/2014

MessageSujet: Re: Assembler une mono aiguille ? :-)   Mer 3 Juin - 5:04

Bonjour,

non je n'ai pas fini...
j'attend des news de Mr Kemmner (depuis des mois).

Revenir en haut Aller en bas
nivuniconnu
Nouveau


Nombre de messages : 29
Date d'inscription : 22/10/2014

MessageSujet: Re: Assembler une mono aiguille ? :-)   Dim 7 Juin - 22:02

hello!

bon bon, normalement mon cadran est en transit. J'ai pris un cadran noir sans marquage et aiguille bleu.

Je penche pour un boitier PVD noir (pas encore choisi, mais ceux de Bline sur ebay me tentent bien).




Un bracelet noir avec surpiqure bleu pour faire un petit rappel de l'aiguille.

Genre ca:
Revenir en haut Aller en bas
nivuniconnu
Nouveau


Nombre de messages : 29
Date d'inscription : 22/10/2014

MessageSujet: Re: Assembler une mono aiguille ? :-)   Lun 8 Juin - 23:05

Une idée saugrenue m'a traversé l'esprit !

Normalement pour utiliser le dial mono de Mr kemmner, il faut se "débarrasser" de l'axe des secondes.

Je me demandais s'il serait pas amusant de faire l'inverse => faire un tit trou dans le cadran.

Bien sur le cadran n'est pas gradué pour les secondes, mais je me disais qu'ajouter une petite aiguille des secondes sans graduations pourrait donner une touche de vie et d'originalité ?



J'explique ce que j'ai en tête:
Je place le cadran sur le mouvement, une très légère pression devrait permettre à l'axe des secondes de faire un "point" (un micro impact) sur l'arrière du cadran.
Ou si la cadran est trop "dur", peut etre en mettre un petit carré de scotch pour que l'axe y marque un point.

Avec une dremel et un micro foret ( ~0.35 ou 0.4mm voire un peu plus, l'axe faisant 0.27mm et le "rond" sur l'aiguille semble faire de l'ordre de 1mm), je fais un trou.

Je monte le cadran, et j'ajoute une petite aiguille. Une discrete, genre ca:



Revenir en haut Aller en bas
nivuniconnu
Nouveau


Nombre de messages : 29
Date d'inscription : 22/10/2014

MessageSujet: Re: Assembler une mono aiguille ? :-)   Lun 8 Juin - 23:14

Montage photo :-)

Revenir en haut Aller en bas

Assembler une mono aiguille ? :-)
Voir le sujet précédent Voir le sujet suivant Revenir en haut
Page 1 sur 2Aller à la page : 1, 2  Suivant
 Sujets similaires
-
» Mono-aiguille MeisterSinger
» Une mono-aiguille bleue mecanique en 42mm à moins de 500€
» Mono aiguille, bof bof
» Feu de LA mono-aiguille
» Feux de mono aiguille

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
FORUMAMONTRES :: Forum général de discussions horlogères :: Budget découverte-
Sauter vers:
