Bonjour à tous

Je me suis lancé dans la révision d'une montre de brocante, acquise pour une poignée d'euros, assez décatie extérieurement (boîte chromée en mauvais état,  cadran pas beaucoup mieux), mais munie d'un mouvement AS 1130.

Révision AS 1130 P2120010

Ce mouvement est muni d'un contre-pivot pour la roue d'échappement : classique. Là où je suis perplexe, c'est de découvrir sous le contre-pivot une pierre plate, là où je m'attendais à trouver une pierre creuse... Et où est-ce que je mets l'huile ??? Je pensais huiler le contre-pivot, mais l'huile va s'étaler entre deux pierres plates, ça n'a aucun sens !

La photo est pourrie, mais je n'ai pas réussi à faire mieux...

Révision AS 1130 P2170010

Je fais l'hypothèse que la pierre a été remise à l'envers lors d'une intervention précédente, mais je n'ai aucune certitude. Et je n'ai pas l'outillage pour la remettre proprement, si c'est le cas...

Qu'en pensez-vous ? Je ne sais pas trop comment avancer.
Revenir en haut Aller en bas
N1T5UGU4
Membre très actif
N1T5UGU4

Nombre de messages : 188
Localisation : Lyon
Date d'inscription : 10/08/2012

Révision AS 1130 Empty
MessageSujet: Re: Révision AS 1130   Révision AS 1130 EmptyMer 17 Fév 2016 - 18:47

Le rubis sous la plaque de contre pivot ne serait pas bombée par hasard?

Édit : celui du pont
Revenir en haut Aller en bas
seconde
Membre très actif


Nombre de messages : 188
Date d'inscription : 22/03/2011

Révision AS 1130 Empty
MessageSujet: Re: Révision AS 1130   Révision AS 1130 EmptyMer 17 Fév 2016 - 20:33

J'ai fait un petit croquis... J'ai bien deux surfaces plates l'une contre l'autre...

Révision AS 1130 Photo-10
Revenir en haut Aller en bas
Wolfy
Passionné de référence
Wolfy

Nombre de messages : 3130
Age : 56
Localisation : COLMAR
Date d'inscription : 13/09/2014

Révision AS 1130 Empty
MessageSujet: Re: Révision AS 1130   Révision AS 1130 EmptyMer 17 Fév 2016 - 21:54

Elle va s'étaler oui entre les deux pierre ...oui est former un " réserve" d'huile ^^
Revenir en haut Aller en bas
En ligne
seconde
Membre très actif


Nombre de messages : 188
Date d'inscription : 22/03/2011

Révision AS 1130 Empty
MessageSujet: Re: Révision AS 1130   Révision AS 1130 EmptyJeu 18 Fév 2016 - 8:09

Merci à tous deux pour vos réponses. L'huile va s'étaler, mais je crains que rien ne la retienne. Il n'y aura donc pas de réserve d'huile, elle va s'étaler dans tout le mouvement... en tout cas c'est l'impression que ça me donne ! Je reste perplexe, du coup...
Revenir en haut Aller en bas
isosta
Membre référent
isosta

Nombre de messages : 7622
Age : 59
Localisation : Bourgogne
Date d'inscription : 14/03/2009

Révision AS 1130 Empty
MessageSujet: Re: Révision AS 1130   Révision AS 1130 EmptyJeu 18 Fév 2016 - 23:02

c'est toujours comme ça sur ce type de faux contre pivot.

il s'agit seulement d'un système pour mettre l'huile à l'abri sous une pierre

une goutte d'huile au milieu de la pierre puis tu revisses le faux contre pivot .

Isosta

PS: A démonter avant nettoyage bien sûr .
Revenir en haut Aller en bas
seconde
Membre très actif


Nombre de messages : 188
Date d'inscription : 22/03/2011

Révision AS 1130 Empty
MessageSujet: Re: Révision AS 1130   Révision AS 1130 EmptyVen 19 Fév 2016 - 13:06

Merci à tous !
Revenir en haut Aller en bas
seconde
Membre très actif


Nombre de messages : 188
Date d'inscription : 22/03/2011

Révision AS 1130 Empty
MessageSujet: Re: Révision AS 1130   Révision AS 1130 EmptyDim 21 Fév 2016 - 17:03

J'ai fini ! Voici quelques photos du résultat...

Le mouvement, prêt à être emboîté :
Révision AS 1130 P2210010

La montre terminée :
Révision AS 1130 P2210011

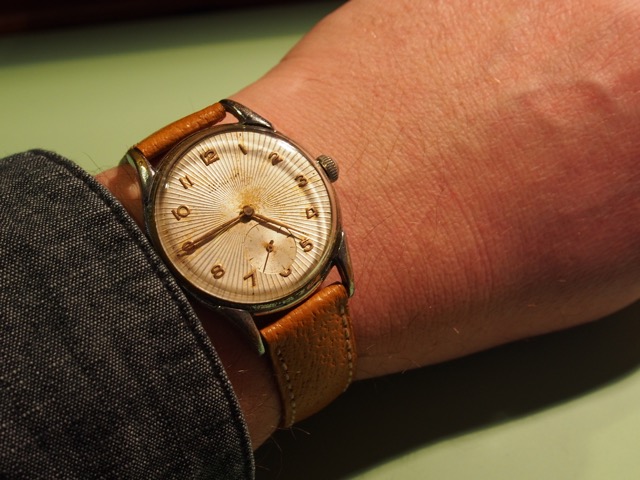

Et au poignet :
Révision AS 1130 P2210012

Voilà, ça reste une montre sans prétention mais je suis content :-)
Revenir en haut Aller en bas
Bernard
Passionné de référence


Nombre de messages : 3418
Age : 88
Localisation : 74200 La Hiaute .....
Date d'inscription : 29/03/2007

Révision AS 1130 Empty
MessageSujet: Révision AS 1130   Révision AS 1130 EmptyMer 24 Fév 2016 - 7:54

Bonjour,
Bien !
Mais dommage , car c'est le genre de cadran qui se prête le plus à un nettoyage pour enlever
les traces d'oxydation due à la vieillesse , et ce , avec 95% de réussite spectaculaire !!
@ +
Revenir en haut Aller en bas
seconde
Membre très actif


Nombre de messages : 188
Date d'inscription : 22/03/2011

Révision AS 1130 Empty
MessageSujet: Re: Révision AS 1130   Révision AS 1130 EmptyMer 24 Fév 2016 - 8:42

Merci Bernard pour les encouragements.

Tu as raison, je pourrais essayer de faire quelque chose pour le cadran. J'y perdrais sans doute les traces d'écritures qui subsistent encore... Ce qui me retient, c'est la diversité des "recettes" croisées sur Internet, et l'impression que le remède est souvent pire que le mal.

Dans le cas présent, que ferais-tu exactement ?
Revenir en haut Aller en bas
Bernard
Passionné de référence


Nombre de messages : 3418
Age : 88
Localisation : 74200 La Hiaute .....
Date d'inscription : 29/03/2007

Révision AS 1130 Empty
MessageSujet: Révision AS 1130   Révision AS 1130 EmptyMer 24 Fév 2016 - 9:35

Salut,
J'ai déjà posté "ma" méthode !
Il en existe d'autres ,tout aussi bonnes , voire meilleures ....
Voici , avec trois photos ,celle que j'ai utilisée durant 30 ans ! :
Dans un verre , de l'eau , additionnée , "au pif"  d' une demi c/café d'ammoniaque (alcali)
et d' un peu de "Paic citron"
Ici , une parenthèse , tu pourrais essayer d' utiliser de l'Ecnès- ammoniaqué du commerce , additionné d'un peu d'eau ...
(jamais essayé , mais "çà" devrait marcher aussi ! )
Accessoire : un pinceau d'aquarelle le plus doux possible ! et ,
soit un sopalin ou un tissu-éponge
Se mettre sur un évier en laissant couler un mince filet d'eau !
Le cadran entre le pouce et l' index .... badigeonner très légèrement , SANS FROTTER !!!!! le cadran ...
les résultats apparaissent  très rapidement ....
AUSSITÔT : rincer abondemment , sous peu de pression , sous le robinet , le cadran , toujours SANS FROTTER !
Dès que jugé suffisant :   !!!! EPONGER  !!!!, toujours sans frotter , le cadran , et bien le
laisser sécher ....
Dans ton cas , le jeu vaut la chandelle !
Bonne fin !
Cordiales salutations,
bernard


Révision AS 1130 Cadran10


Exemples :


Révision AS 1130 Cadran11



Révision AS 1130 Cadran12
Revenir en haut Aller en bas
Bernard
Passionné de référence


Nombre de messages : 3418
Age : 88
Localisation : 74200 La Hiaute .....
Date d'inscription : 29/03/2007

Révision AS 1130 Empty
MessageSujet: Révision AS 1130   Révision AS 1130 EmptyMer 24 Fév 2016 - 9:54

@isosta a écrit:
c'est toujours comme ça sur ce type de faux contre pivot.

il s'agit seulement d'un système pour mettre l'huile à l'abri sous une pierre

une goutte d'huile au milieu de la pierre puis tu revisses le faux contre pivot .

Isosta

PS: A démonter avant nettoyage bien sûr .

Bonjour Isosta ,
Oui et parfois aussi , dans une intention plus .... mercantile ....
pouvoir inscrire sur le cadran , et sans contestation possible :
                       "ANCRE 17 RUBIS"
"on" a eu vu des rubis sertis sur la roue de couronne .... clown clown
"on" ne les comptait plus , "on" se contentait d'inscrire sur le  cadran :
                         " A RUBIS"

Très cordiales salutations,
bernard

.
Revenir en haut Aller en bas
carlgustav
Puits de connaissances


Nombre de messages : 4899
Date d'inscription : 27/10/2009

Révision AS 1130 Empty
MessageSujet: Re: Révision AS 1130   Révision AS 1130 EmptyMer 24 Fév 2016 - 10:53

@seconde a écrit:
Merci à tous deux pour vos réponses. L'huile va s'étaler, mais je crains que rien ne la retienne. Il n'y aura donc pas de réserve d'huile, elle va s'étaler dans tout le mouvement... en tout cas c'est l'impression que ça me donne ! Je reste perplexe, du coup...

Ne pas être perplexe ! L'huile tiendra parfaitement, sauf à en mettre trop, bien sûr .

Car il  s'agit d'une structure identique à celle utilisée pour le balancier, dont l'établissement vise précisément à éviter l'étalement de l'huile .

Infiniment mieux que sur un simple rubis de finissage .
Revenir en haut Aller en bas
