MessageSujet: Chronographe Zenith pour les PTT suisse.   Dim 5 Mar - 7:14

Bonsoir,

A cette page de Zenithistoric, on peut lire que Zenith disposa de son propre calibre de chronographe au début des années 1910 et que vers 1920 ce calibre équipa des chronographes pour les PTT suisses.
https://sites.google.com/site/zenithistoric/les-premiers-chronographes-de-zenith

A la page 247 de l'ouvrage de notre webmaster "Zenith, la saga d'une manufacture horlogère étoilée", on peut voir la reproduction d'un modèle plus récent de ces chronographes PTT.

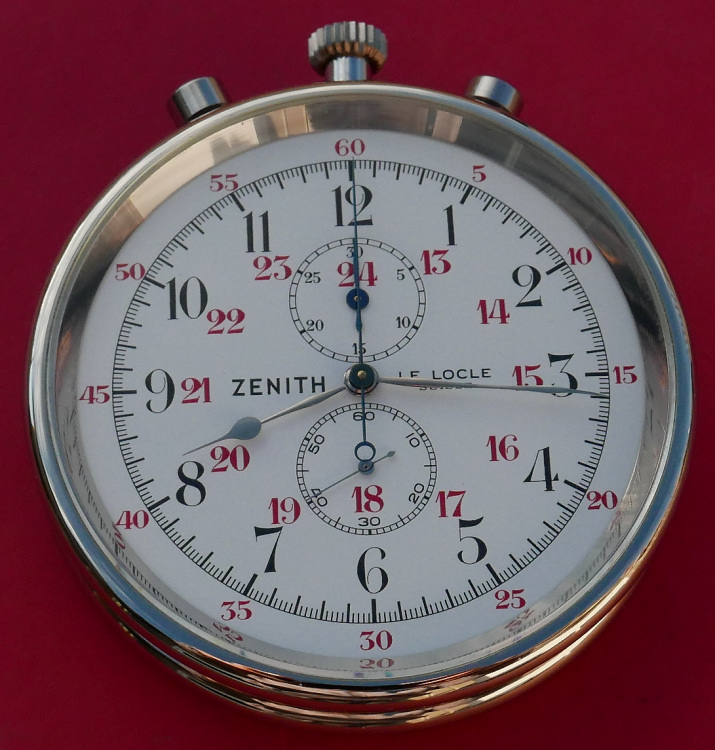

J'ai eu la chance d'en retrouver un exemplaire neuf de stock, encore muni de son film adhésif de protection.
Le nouveau calibre, référencé 4219, diffère de l'ancien à la fois par son architecture et le mode de déplacement de l'aiguille du compteur. En effet l'ancien calibre dispose d'une bascule supplémentaire, ce qui fait que lorsque le chronographe est activé, la bascule sur laquelle s'applique un ressort est écartée à chaque tour d'aiguille par le doigt rotatif, puis se rabat brusquement sur l'une des larges dents de la roue reliée à celle de l'aiguille du compteur. De ce fait l'aiguille saute intantanément d'une graduation à l'autre, immobilisée au bon endroit grâce à une lame de ressort qui prend place entre 2 dents.
Le nouveau calibre ne comporte pas cette bascule et comme sur beaucoup de chronographes modernes, c'est le doigt rotatif qui agit directement sur la roue à larges dents. Le contact se fait environ 2 secondes avant le point zéro et si l'on observe bien l'aiguille, on la voit se déplacer légèrement avant de sauter juste au bon moment sur la graduation suivante grâce à lame de ressort qui assure également le maintien de la position.

Diamètre sans les boutons: 71 mm
Hauteur de la boîte: 19 mm
Poids: 375 grammes!



Calibre de 42 mm (18 lignes 1/2 ?) Noter le système pare-chocs du balancier.
La brillance des pièces rend la prise de vue difficile. Il aurait fallu un filtre polarisant que je n'ai pas pour cet appareil.

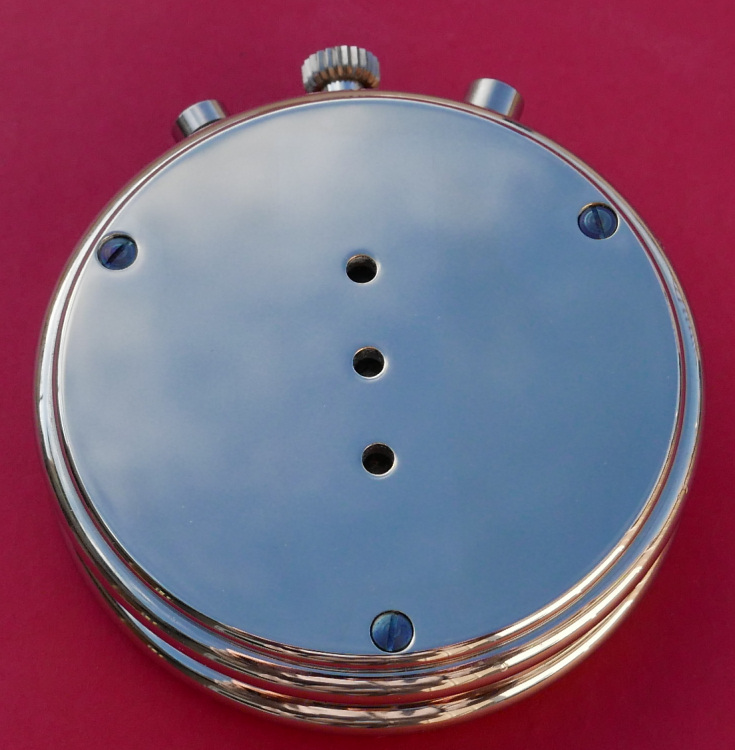

Sur le fond les 3 trous pour la fixation au lourd support dédié.



Côté interne les trous sont fraisés pour recevoir les vis de fixation. Les orifices sont recouvert de scotch pour éviter l'entrée de poussières.

Revenir en haut Aller en bas
http://z.poche.free.fr
ZEN
Rang: Administrateur
avatar

Nombre de messages : 48063
Date d'inscription : 05/05/2005

MessageSujet: Re: Chronographe Zenith pour les PTT suisse.   Dim 5 Mar - 20:51

Très étonnant ! En superbe état. Le calibre est un Valjoux me semble-t-il et l'antichoc le place dans les années 45/50 quand Zenith ne produisait plus son calibre de chrono in house. Bravo pour cette trouvaille !

_________________
Contraria contrariis curantur. (Les contraires se guérissent par les contraires).
Revenir en haut Aller en bas
https://sites.google.com/site/hourconquest/
dnanlor
Animateur
avatar

Nombre de messages : 915
Localisation : France-Ain
Date d'inscription : 21/09/2007

MessageSujet: Re: Chronographe Zenith pour les PTT suisse.   Lun 6 Mar - 1:49

Bonjour,
D'après le cadran et surtout les poussoirs qui paraissent identiques, le calibre du chrono de la page 247 du livre pourrait être le même.
Ce serait intéressant de vérifier (seulement 3 grosses vis à défaire).

Revenir en haut Aller en bas
http://z.poche.free.fr
ZEN
Rang: Administrateur
avatar

Nombre de messages : 48063
Date d'inscription : 05/05/2005

MessageSujet: Re: Chronographe Zenith pour les PTT suisse.   Lun 6 Mar - 4:48

Le calibre de chrono de la page 247 est un calibre Zenith in house comme ceux des chronos de poche de 1911. J'ai vérifié sur les 3 en ma possession et ce sont tous des Zenith. J'ignorais jusqu'à ta photo que Zenith avait servi des Valjoux dans ces pièces ce qui est logique au regard de la plage de commercialisation.

_________________
Contraria contrariis curantur. (Les contraires se guérissent par les contraires).
Revenir en haut Aller en bas
https://sites.google.com/site/hourconquest/
ZEN
Rang: Administrateur
avatar

Nombre de messages : 48063
Date d'inscription : 05/05/2005

MessageSujet: Re: Chronographe Zenith pour les PTT suisse.   Lun 6 Mar - 4:54









_________________
Contraria contrariis curantur. (Les contraires se guérissent par les contraires).
Revenir en haut Aller en bas
https://sites.google.com/site/hourconquest/
dnanlor
Animateur
avatar

Nombre de messages : 915
Localisation : France-Ain
Date d'inscription : 21/09/2007

MessageSujet: Re: Chronographe Zenith pour les PTT suisse.   Lun 6 Mar - 5:53

Merci ZEN pour ces belles vues qui montrent bien les détails de montage du socle. C'est très intéressant !!
Sur tes images, il semble quand même y avoir une différence par rapport à l'image de la page 147.
On a l'impression qu'il n'y a qu'un seul poussoir qui fait tout : marche-arrêt-remise à zéro.
Alors que sur l'image p.147 il y a 2 poussoirs visibles, comme sur mon exemplaire : celui de gauche pour marche-arrêt et celui de droite pour la remise à zéro.
Revenir en haut Aller en bas
http://z.poche.free.fr
ZEN
Rang: Administrateur
avatar

Nombre de messages : 48063
Date d'inscription : 05/05/2005

MessageSujet: Re: Chronographe Zenith pour les PTT suisse.   Lun 6 Mar - 6:36

Bien vu ! Celui de la page 247 est celui de Zenith pas le mien car il y avait un défaut sur ma photo... (je crois une fibre sur le verre) et la supprimer posait problème. Au dernier moment (lors des chromies) on l'a virée et remplacée. Celui en photo a donc un calibre Valjoux lui aussi .

Il en existe un autre avec les compteurs en position savonnette.

_________________
Contraria contrariis curantur. (Les contraires se guérissent par les contraires).
Revenir en haut Aller en bas
https://sites.google.com/site/hourconquest/
fdam
Membre Hyper actif
avatar

Nombre de messages : 705
Date d'inscription : 10/05/2016

MessageSujet: Re: Chronographe Zenith pour les PTT suisse.   Lun 6 Mar - 22:03

merci beaucoup pour ce partage.

y a pas à dire, c'est quand même beau ces mouvements.

je ne me lasse pas des photos.

thumleft
Revenir en haut Aller en bas
nicola60
Membre Actif


Nombre de messages : 87
Localisation : Italia
Date d'inscription : 01/11/2006

MessageSujet: Re: Chronographe Zenith pour les PTT suisse.   Hier à 21:41

Calibre Zenith 4219 = calibre Martel 1916 D, 19"'.
Revenir en haut Aller en bas
dnanlor
Animateur
avatar

Nombre de messages : 915
Localisation : France-Ain
Date d'inscription : 21/09/2007

MessageSujet: Re: Chronographe Zenith pour les PTT suisse.   Hier à 22:48

Bonjour,

Merci pour cette intéressante information. Est-elle sûre à 100% ?
Revenir en haut Aller en bas
http://z.poche.free.fr
nicola60
Membre Actif


Nombre de messages : 87
Localisation : Italia
Date d'inscription : 01/11/2006

MessageSujet: Re: Chronographe Zenith pour les PTT suisse.   Hier à 23:17

dnanlor a écrit:
Bonjour,

Merci pour cette intéressante information. Est-elle sûre à 100% ?

Sì. Wink
