 Révision/Réparation d'une Seiko - Seiko Five cal. 6119C

Voir le sujet précédent Voir le sujet suivant Aller en bas
AuteurMessage
Lomaing
Membre référent
avatar

Nombre de messages : 6972
Age : 30
Localisation : (NE)
Date d'inscription : 21/02/2014

MessageSujet: Révision/Réparation d'une Seiko - Seiko Five cal. 6119C   Mar 27 Juin - 9:45

Bonsoir à tous,

Je me permets de poster ce 2nd travail de révision/réparation de Seiko, portant cette fois ci sur une petite Seiko 5 d'un autre FAMeur, j'ai nommé Nietsnie! Niestnie m'avait demandé de faire des petites choses sur sa montre il y a plusieurs mois, mais entre mon stage, les examens etc., j'ai eu du mal à trouver le temps, mais finalement, j'y suis arrivé!!

En gros, l'idée : retaper une Seiko Five dans un état assez fatigué pour être poli, qui n'en avait absolument rien à fiche d'afficher l'heure correctement...

Je reçois donc cette Seiko 5 début juin, c'est parti! Désolé pour les photos, toujours prises à l'iPhone 4.  yeux

Voilà la montre à son arrivée. Verre plexi à changer, reprendre la boite, les aiguilles, nettoyer le cadran les index, le fond, etc.






Je découvre que la lunette est collée avec du chewing-gum Mr. Green Je ferai moins le malin un peu plus tard en découvrant pourquoi...


Du coup, je sors quand même un ticket histoire de comprendre ce qu'il se passe, sans toucher le mouvement...


Et là... je comprends qu'il va y avoir du boulot...

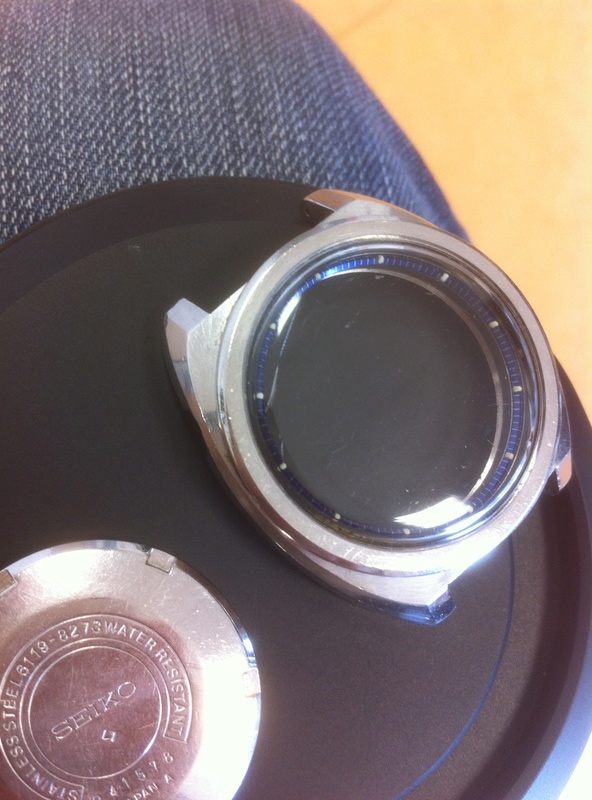

Pour commencer, je m'attaque à la boite (carrure, lunette et fond). Je passe tout au bain ultrason, mais la boite est vraiment sale, alors je nettoie patiemment chaque coin et recoin au bois de buis.



Boite et fond propre, on peut apprécier l'usure des pièces.




Du coup, je repoli tout, et ensuite, je satine les flancs et le dessus de la carrure. L'idée c'est de garder le chanfrein poli. J'me suis amusé comme un p'tit fou Mr. Green




Pour la lunette, tout polie. C'est là que j'ai découvert qu'elle était légèrement voilée... on y reviendra Incompréhensible

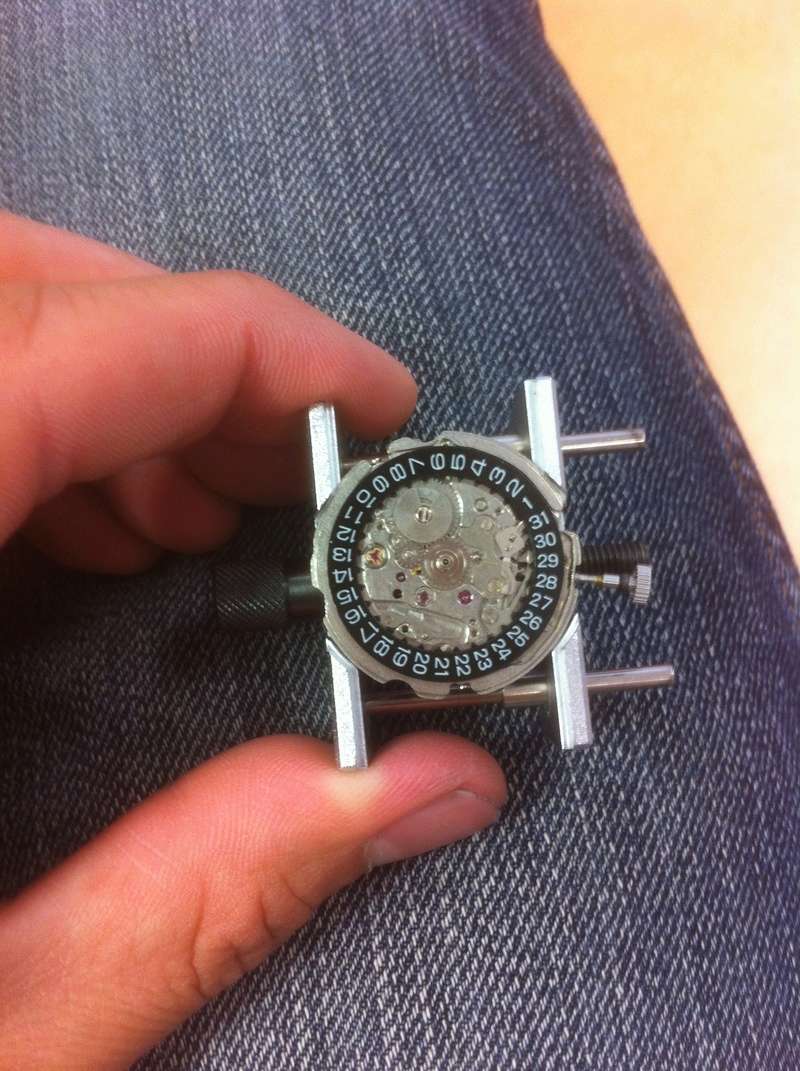

Du coup, je m'attaque au mouvement. D'abord, un démontage dans les règles...

En ôtant le mouvement, j'apprécie la délicatesse avec laquelle la masse oscillante a été réparée Very Happy Oui c'est moche, mais bon ça fonctionne? Enfin bon, pour éviter l'infarctus au prochain horloger qui ouvrira la montre, j'ai préféré recommander une nouvelle masse oscillante d'occase sur le net.



Je démonte la partie quantième tranquillement (à cette étape, je ne me suis pas aperçu que le disque des jours était abimé et que le pignon était déchassé du disque. Ca, c'était au remontage que j'ai eu la surprise. Du coup, tout pareil, j'ai recommandé un nouveau disque de date d'occase mais en bon état.













Dans mon démontage, je vérifie évidemment mes jeux, mes partagements, et c'est marrant, tout est plutôt nickel. Une petite roue voilée par ci, hop c'est redressé, mais rien de grave. Et là, arrivé à la platine nue, je remets mon coq pour travailler le spiral.

- Le spiral n'a qu'un coude : ça me surprend parce que je n'avais pas encore vu un tel cas.
- Le spiral est totalement décentré, en chips, donc appréhender la mise à plat avec un seul coude est une découverte pour moi
- Le spiral, comme la plupart des spiraux dans ces p'tites mamies, sont hypers mous, c'est assez délicat à travailler

Mais au final, on s'approche de la vérité!



Après un peu de concentration et de travail, on a un spiral qui est plat et qui est centré à 95%. J'ai préféré faire valider par mon prof, qui m'a assuré que tel que je l'avais remis, il devrait largement faire le taf. Dubitatif, mais bon, si c'est lui qui le dit...

Du coup, gros nettoyage (le bon gros programme de 45minutes avec méga ultrason de 10 minutes :p), un remontage du mouvement dans les règles avec lubrification, estrapadage du ressort de barillet étouétou, remontage du mouvement de base.



Et là, après quelques petits réglages goupilles, ma marche, jme sens prêt, et je lance mon ticket... TADAAAA!!!


Alors à première vue, j'me dis "BORDEL DE GRmdGbfDLF! Pourquoi j'ai toujours des petites amplitudes avec ces Seiko!! -cf. post sur la KS d'Arnaud)! C'est pas une High Beat celle là!! Bon, je regarde mieux mon ticket, et je vois que déjà, le delta est bon et la marche est bonne, et que déjà on est dans les 220° qui annulent les effets des balourds... Bon, j'me dis, pourquoi pas... Mais faut voir ce que ça donne à 24h!
Je sors un ticket à 24h (enfin mi armage), et là, surprise : je perds à peine 5°-10° d'amplitude, donc les valeurs tiennent... Bon... Finalement, toutes les Seiko 5 de la classe (3 en tous) tournent souvent à 240°, celle là a quand même de l'âge alors 220° pourquoi pas?

Et je me dis qu'avec le temps l'amplitude va ptêtre remonter en plus... Donc je laisse comme ça, en attendant que les pièces de rechange arrivent.

-------

Une semaine se passe, avec les examens finaux et tout, stress, transpiration, et enfin la lumière...

-------

Réception du nouveau plexi, de la masse et du disque de date. Super! Avant la dernière semaine d'examens, on a 2 jours en atelier, j'en profite pour remonter le quantième et rhabiller la coquine.

Le verre commandé est trop grand... bordel... j'prends un pied à coulisse, je remesure l'ancien verre : punaise, le pied à coulisse que j'avais utilisé était biaisé... un centième trop grand. Heureusement à l'école ils ont du stock, du coup j'leur ai échangé mon verre trop grand pour un aux bonnes dimensions.
Je chasse mon verre dans la lunette : hop.

Là, désolé, plus beaucoup de photos... J'étais entre les deux examens et je travaillais dans une autre ambiance  Rolling Eyes

Du coup, Nietsnie m'avait demandé de repolir les aiguilles : chose faite, puis relumées.

Et là, je vais pour clipser la lunette, et... Elle clipse, mais on peut la retirer avec l'ongle en forçant un peu... Ben ouais, le léger voilage l'empêche de bien se plaquer contre la carrure, et ceci explique en partie la colle d'avant nettoyage...

Du coup, blasé, je remonte le mouvement, jle fais tourner et j'me dis que je ferai ça tranquillement après les examens...

----------

Nouvelles épreuves (2 jours de révisions de mouvements en panne + 1 demie journée de test théorique)

----------

Et me revoilà de retour avec la montre à rhabiller!!

Tout est prêt, manque plus que cette    de lunette... J'en parle à mon prof qui me dit qu'il y a en effet 2 solutions :
- Coller ;
- Marquer la lunette pour la chasser à force.
Il n'est pas convaincu par la deuxième option, ni convaincant, et moi j'ai pas trop envie non-plus... Du coup, ben c'est parti pour coller... Ben ouais, après tant d'effort sur la carrure, sur le mouvement, j'me dis qu'on peut bien faire une concession quelque part, et que la mamie en a déjà vue des vertes et des pas mûres, alors au moins, elle sera à l'abri du vent...

Le lendemain (ouais parce que j'avais plein de chose à faire en même temps), je fais le rhabillage tranquillou. Et voilà :





Bien sûr, petits tickets de temps en temps pour contrôler la marche. La belle a repris de l'amplitude, 250°+ dans les horizontales, et 220° dans les verticales. Mon delta est stable à environ 10sec, la marche moyenne a un peu augmenté. Je préfère laisser une marche qui prend un peu d'avance, d'autant que cette petite est assez âgée Smile

Voilà voilà, j'espère que ce petit post vous aura plu!!!

Bonne soirée à tous!!

P.S.: j'me rends compte que j'ai pas pris de photo du fond... dommage il est trop beau gosse, cerclé sur le centre et poli sur l'extérieur Mr. Green
Revenir en haut Aller en bas
Stefou
Membre Actif


Nombre de messages : 130
Age : 27
Localisation : Lille
Date d'inscription : 09/07/2016

MessageSujet: Re: Révision/Réparation d'une Seiko - Seiko Five cal. 6119C   Mar 27 Juin - 9:56

Ouahh, une revue bien détaillé (et même si j'en comprends que la moitié), c'est hyper passionnant bravohap

Tu fais des études d'horlogerie ?
(j'imagine que fait pas un CAP toilette animale vue tes compétences et le contenu de la revue Mr. Green )

C'est quoi ta prochaine victime ? rabbit
Revenir en haut Aller en bas
Arnaud.A
Membre référent
avatar

Nombre de messages : 8091
Localisation : Montpellier
Date d'inscription : 15/10/2012

MessageSujet: Re: Révision/Réparation d'une Seiko - Seiko Five cal. 6119C   Mar 27 Juin - 10:55

Encore un excellent boulot Romain, t'assures grave !!
Revenir en haut Aller en bas
En ligne
nietsnie
Membre référent
avatar

Nombre de messages : 5792
Localisation : Pays des Sangliers
Date d'inscription : 21/01/2012

MessageSujet: Re: Révision/Réparation d'une Seiko - Seiko Five cal. 6119C   Mar 27 Juin - 11:07

Rrrrrraaaaaaaaaaaaaaaaaaaaaa!!!!!!!!!!!!!!


Bave!!!!!!!!!!!!!!!!!


Bravo et total respect pour avoir donné un coup de jeune à ma mamie.

Pour la lunette, j'avais aussi réussi à la décoller avec l'ongle... et vu la marche erratique qu'avait le mouvement, je m'étais décidé à contacter Romain, et lui faire confiance.

Et je pense avoir eu raison.

Quand La belle sera de retour, je vous ferai des photos du fond, et quelques macros, qu'on pourra comparer à celles prises avant l'envoi chez Romain.

Bravo , un grand grand merci et respect mon pote.


J'espère que tu as apprécié mon 1er cadeau, un autre suivra avec la somme que je de dois.
Revenir en haut Aller en bas
nietsnie
Membre référent
avatar

Nombre de messages : 5792
Localisation : Pays des Sangliers
Date d'inscription : 21/01/2012

MessageSujet: Re: Révision/Réparation d'une Seiko - Seiko Five cal. 6119C   Mar 27 Juin - 11:13

Bravo pour ta KS Arnaud


Un petit rappel de fin 2016

nietsnie a écrit:
Bon, le nom ne fera rêver personne, ça, j'en suis convaincu.... on reste dans le pratique chez Seiko....

pour la petite histoire, j'ai acheté cette petite 5 sur le bar d'en face pour 65 petits euros...

elle n'est plus toute jeune.
Elle date d'avril 1972.
couronne "cachée" à 4 heures
Elle mesure 39mm de diamètre, ce qui était assez grand pour l'époque, et l'entrecorne est de 18mm.

Elle est dans son jus, le boitier a pas mal de marques, le verre minéral est à changer, le cadran est très propre.

Il y a un peu d'oxydation sur les aiguilles et l'entourage de la fenêtre de date.

Le mouvement est le 6119, un bon tracteur de chez Seiko, lancé dans sa version A en 1967, production arrêté après la version C en 1975.
La version C fut introduite en 1969.(d'après mes recherches dans les méandres du net)
La version A est reconnaissable par les 2 vis maintenant le rotor sur le roulement, les versions B et C ont ce même rotor maintenu avec une vis centrale.
21600 alternances avec une réserve de marche de 46 heures.

Sur ce que j'ai pu lire, ce mouvement est hyper fiable, et certains fonctionnent encore parfaitement sans aucune révision (même si je suis contre, une petite révision, au moins tous les 10 ans, ne leur fait pas de mal... Mr. Green )

il possède 21 rubis, la date se change en appuyant sur la couronne, et le jour, en appuyant plus fort sur la couronne...soit changement rapide.


J'ai fait appel à une personne en qui j'ai confiance, et qui ne vas pas tarder à recevoir la belle début 2017, afin de rendre tout son éclat à cette belle

Je l'en remercie par avance.


Voici quelques photos, bref, du boulot quoi.

[img]https://c7.staticflickr.com/1/356/30782808454_13622b9708_o.jpg

[img]https://c6.staticflickr.com/1/588/31508492141_357dbffeb9_o.jpg[/img

[/img][img]https://c6.staticflickr.com/1/603/31508523061_ee138bd8dd_o.jpg[/img

[/img][img]https://c4.staticflickr.com/1/296/31508519691_43895245c0_o.jpg[/img

[/img][img]https://c4.staticflickr.com/1/402/31624510515_cd94e322ee_o.jpg[/img

[/img][img]https://c3.staticflickr.com/1/473/31477536962_cc767442a2_o.jpg[/img

[/img][img]https://c6.staticflickr.com/1/598/30814172853_5287cc647e_o.jpg[/img

[/img][img]https://c6.staticflickr.com/1/724/31624473645_da410c28ec_o.jpg[/img



comme d'habitude, logo Seiko et 5 appliqués

[/img][img]https://c3.staticflickr.com/1/713/31477535042_b93f7177a2_o.jpg[/img

[/img][img]https://c5.staticflickr.com/1/157/31587318636_bbe42e892a_o.jpg[/img




Automatic, c'est écrit...

[/img][img]https://c1.staticflickr.com/1/522/31477532512_f378405094_o.jpg[/img />" />" />" />" />" />" />" />" />" />" />" />" />" />" />" />" />
[img
Revenir en haut Aller en bas
Watcheur
Membre très actif
avatar

Nombre de messages : 217
Age : 19
Localisation : Paris
Date d'inscription : 11/11/2016

MessageSujet: Re: Révision/Réparation d'une Seiko - Seiko Five cal. 6119C   Mar 27 Juin - 11:33

Super boulot !!!
Revenir en haut Aller en bas
nietsnie
Membre référent
avatar

Nombre de messages : 5792
Localisation : Pays des Sangliers
Date d'inscription : 21/01/2012

MessageSujet: Re: Révision/Réparation d'une Seiko - Seiko Five cal. 6119C   Ven 30 Juin - 4:17

Elle est revenue!!!!!

Et dans quel état Impec Impec Impec Impec Impec Impec

Par rapport à son état initial , c'est une sacrée résurrection.... Chapeau .

plus aucun défaut n'est visible à l'oeil nu, je suis très content. et elle fonctionne à merveille.


Voici quelques photos du jour, attention, en macro on voit tout....

les aiguilles et la fenêtre de date sont en laiton rhodié, donc malheureusement on ne pouvait les polir impeccablement, mais à l'oeil nu, on ne voit rien.

Encore mille mercis Romain

DSC07558-BorderMaker by S D, sur Flickr

DSC07542-BorderMaker by S D, sur Flickr

DSC07540-BorderMaker by S D, sur Flickr

DSC07530-BorderMaker by S D, sur Flickr

DSC07532-BorderMaker by S D, sur Flickr

DSC07577-BorderMaker by S D, sur Flickr

DSC07572-BorderMaker by S D, sur Flickr

DSC07552-BorderMaker by S D, sur Flickr

DSC07559-BorderMaker by S D, sur Flickr

DSC07538-BorderMaker by S D, sur Flickr

DSC07535-1-BorderMaker by S D, sur Flickr

DSC07533-BorderMaker by S D, sur Flickr

DSC07527-BorderMaker by S D, sur Flickr

DSC07570-BorderMaker by S D, sur Flickr




et le plus beau, le plexi!!!!

DSC07562-BorderMaker by S D, sur Flickr

DSC07556-BorderMaker by S D, sur Flickr
Revenir en haut Aller en bas
Arnaud.A
Membre référent
avatar

Nombre de messages : 8091
Localisation : Montpellier
Date d'inscription : 15/10/2012

MessageSujet: Re: Révision/Réparation d'une Seiko - Seiko Five cal. 6119C   Ven 30 Juin - 5:29

Super !
Revenir en haut Aller en bas
En ligne
Relaxman
Pilier du forum
avatar

Nombre de messages : 1925
Age : 58
Localisation : Paris / Sud 77
Date d'inscription : 14/10/2012

MessageSujet: Re: Révision/Réparation d'une Seiko - Seiko Five cal. 6119C   Ven 30 Juin - 7:27

Excellentissime bravohap bravohap
Revenir en haut Aller en bas
nicolas21000
Passionné absolu
avatar

Nombre de messages : 2625
Localisation : BZH
Date d'inscription : 20/03/2010

MessageSujet: Re: Révision/Réparation d'une Seiko - Seiko Five cal. 6119C   Ven 30 Juin - 7:31

Beau boulot!thumright Et....Magnifiques photos!!
Revenir en haut Aller en bas
machinchouettetrucbidule
Animateur Chevronné
avatar

Nombre de messages : 1472
Age : 47
Localisation : groland
Date d'inscription : 16/04/2007

MessageSujet: Re: Révision/Réparation d'une Seiko - Seiko Five cal. 6119C   Sam 1 Juil - 7:00

très belle revue
ton iphone fonctionne mieux que mon vieil APN Mr. Green Mr. Green
Revenir en haut Aller en bas
nietsnie
Membre référent
avatar

Nombre de messages : 5792
Localisation : Pays des Sangliers
Date d'inscription : 21/01/2012

MessageSujet: Re: Révision/Réparation d'une Seiko - Seiko Five cal. 6119C   Sam 1 Juil - 11:11

Clair que je suis content du résultat, au dessus de mes espérances vu l'état de départ..


http://forumamontres.forumactif.com/t203604-seiko-5-ref-8273-mouvement-6119
Revenir en haut Aller en bas
Lomaing
Membre référent
avatar

Nombre de messages : 6972
Age : 30
Localisation : (NE)
Date d'inscription : 21/02/2014

MessageSujet: Re: Révision/Réparation d'une Seiko - Seiko Five cal. 6119C   Dim 2 Juil - 8:28

Merci pour ces belles photos!! Content que ça te plaise en tous cas Smile C'est vrai qu'elle revient de loin la mamie Smile
