Prototype sur base ETA 6497. Empty
MessageSujet: Prototype sur base ETA 6497.   Prototype sur base ETA 6497. EmptySam 23 Fév 2019 - 11:59

Bonjour à tous,

Actuellement étudiant en deuxième année d'horlogerie suivant la formation WOSTEP à Fougères (Bretagne), je viens ici vous faire partager mon projet de montre perso.
(Désolé si ce post est mal situé).

En effet, bien que la formation nous fasse "developper" une montre école ; fabrication de l'axe de balancier, de la tige de remontoir, construction du spiral, décorations (anglages, traits tirés, noyures, découvertes de pierres etc), cette dernière sera emboîtée en tant que montre... de bureau ! Quelle déception pour moi qui souhaitais l'avoir à mon poignet, et montrer fièrement le travail accompli durant ces deux ans de formation (et aussi avoir une montre manipulée par un horloger, loin de tout ces produits marketing qui sortent de productions séquentielles sans réel charme... mais c'est un autre débat)

J'ai donc décidé de me lancer dans un projet d'une montre perso, bien que notre formation soit plus axée SAV que prototypage, comme le DMA de Morteau par exemple, pour qui leurs réalisations m'ont toujours faite envier.

Mon envie est donc de partir d'un ETA 6497 et faire (sans CNC) :

- un pont trois quart (je suis une groupie assumée de Lange).
- planche additionnelle pour déporter la minuterie sur l'axe de la seconde.
- "guillochage" sur la planche additionnelle.
- cadran décentré avec ses aiguilles et sa "bague" de contour.
- plaques gravées à midi et six heures (gravées main par un artisan à trouver).

Au niveau décoration je compte utiliser les même codes que notre montre école, à savoir traits tirés sur les ponts, noyures et découvertes de pierres, anglages, vis polies, rochet et roue de couronne cerclés ou colimaçon si j'y arrive (plusieurs échecs, donc à voir...).
Un col de cygne est déjà présent sur le mouvement, et j'aimerai ainsi faire graver le coq (design à définir), tout comme les plaques côtés cadran ("Nom" et "Prototype"). Je pensais à "TBrac" sur Nantes, celui qui a gravé pour Akrone...?
Une galva gris anthracite sur pont et planche additionnelle, cadran noir et plaques, aiguilles, bague de contour polies ou traits tirés (inspiration sur la Logical One de Romain Gauthier que j'ai pu admirer dans cette config', c'est juste magnifique !).

Actuellement en stage chez un indépendant, j'ai pu avancé et vous poste donc des photos.
On m'a appris à mettre en 3D sur ordinateur mon projet, et aussi y définir mon mode opératoire. Ce côté construction qui est un métier à part entière est super intéressant !
L'usinage se fait à l'aide d'une pointeuse M1 et d'un tour et d'huile de coude aussi...!
Toutes remarques, critiques, questions sont les bienvenus, je ne suis pas du tout susceptible donc vous pouvez même dire que c'est à ch*** même si les goûts et les couleurs...!
Mes descriptions sont ce que j'aimerais au mieux, rien ne dit que je pourrai tout faire comme je veux malheureusement.

Sur mon Insta vous pouvez voir une courte vidéo du process du "guillochage" ("s.bastide").

Mon but de ce post est de partager cette expérience et ce projet car j'ai toujours apprécié en suivre, voir l'évolution d'une idée, dessin, envie, en un produit fini en passant par toutes les étapes de réflexions et de fabrication.
Être de l'autre côté me réjouit, c'est une opportunité inattendue pour moi !

Merci pour l'intérêt que vous y porterez !

Prototype sur base ETA 6497. 20190211
Le départ du projet, mes esquisses.

Prototype sur base ETA 6497. 20190212
Construction sur "Inventor".

Prototype sur base ETA 6497. 20190213
Usinage sur pointeuse M1.

Prototype sur base ETA 6497. 20190214
Résultat de l'usinage du pont 3/4.

Prototype sur base ETA 6497. 20190215
Aperçu côté cadran (cadran décentré sur la planche additionnelle qui recevra le "guillochage").

Prototype sur base ETA 6497. Img-2010
Test du "guillochage".
Revenir en haut Aller en bas
KrissBZH
Membre très actif


Nombre de messages : 240
Date d'inscription : 15/12/2016

Prototype sur base ETA 6497. Empty
MessageSujet: Re: Prototype sur base ETA 6497.   Prototype sur base ETA 6497. EmptyDim 24 Fév 2019 - 8:09

Merci de partager ton projet, c'est toujours agréable de voir un savoir-faire à l'oeuvre !

Le guillochage est très sympathique ! Le fait de ne pas utiliser de CNC est-il un choix par manque de machines ou une envie de tout réaliser "à la main" ?

Je suivrai la suite avec attention Smile

Y.
Revenir en haut Aller en bas
En ligne
Milannimes
Membre éminent.
Milannimes

Nombre de messages : 10242
Localisation : Nîmes, France
Date d'inscription : 18/03/2012

Prototype sur base ETA 6497. Empty
MessageSujet: Re: Prototype sur base ETA 6497.   Prototype sur base ETA 6497. EmptyDim 24 Fév 2019 - 8:14

Le travail "fait main" c'est ce qu'il y a de plus admirable, continue ! thumright
Revenir en haut Aller en bas
filipino
Nouveau
filipino

Nombre de messages : 42
Age : 28
Date d'inscription : 30/12/2012

Prototype sur base ETA 6497. Empty
MessageSujet: Re: Prototype sur base ETA 6497.   Prototype sur base ETA 6497. EmptyDim 24 Fév 2019 - 8:29

Oui le "fait main" est un choix. Je suis assez triste et déçu de voir que cela ne se fait presque plus.

Dans les ""Manufactures"" je n'en parle même pas, mais même chez les indépendants, il est surprenant de voir que nombre d'entre eux ont recourt à la CNC.
Après je comprend tout à fait qu'au niveau de la productivité, l'utilisation de la CNC devient légitime, mais j'aurai préféré qu'un indépendant embauche un horloger et lui apprenne son savoir-faire s'il fallait augmenter la productivité.
Même Philippe Dufour ne fait plus toutes ses pièces... et pour moi ça enlève du charme.

Il y a des personnes comme Hajime Asaoka, David Candaux ou encore Cyril Brivet-Naudot par exemple, pour qui sa montre est entièrement faite à la main, les ponts sont tournés, de même pour l'échappement etc ! Et je trouve ça impressionnant.
D'accord la finition n'est pas au niveau de Lange, mais au moins on sait que l'on n'a pas un produit marketing, et chaque centime est légitime, contrairement à 90% des montres du marché actuel.

Et vu que je n'ai pas (encore) 60k euros à mettre dans une montre d'indépendant, et bien j'essaye de m'en faire une avec le maximum de pièces faite par moi même !
Revenir en haut Aller en bas
Mister N
Membre éminent.
Mister N

Nombre de messages : 16212
Date d'inscription : 08/10/2008

Prototype sur base ETA 6497. Empty
MessageSujet: Re: Prototype sur base ETA 6497.   Prototype sur base ETA 6497. EmptyDim 24 Fév 2019 - 8:35

Très intéressant...
Revenir en haut Aller en bas
En ligne
Saturne
Animateur Chevronné
Saturne

Nombre de messages : 1433
Age : 32
Localisation : Ardèche
Date d'inscription : 01/02/2008

Prototype sur base ETA 6497. Empty
MessageSujet: Re: Prototype sur base ETA 6497.   Prototype sur base ETA 6497. EmptyDim 24 Fév 2019 - 9:32

Bravo pour ce projet et le choix de l'usinage traditionnel.

Je comprends tout à fait ce besoin de faire sa propre montre. Je n'ai plus fait ce genre de démarche depuis l'école (je suis plutôt dans la restauration d'horlogerie ancienne) mais je pense m'y remettre bientôt.

Je suis curieux de voir la suite.

Revenir en haut Aller en bas
pilàlheure
Pilier du forum
pilàlheure

Nombre de messages : 1695
Date d'inscription : 17/02/2015

Prototype sur base ETA 6497. Empty
MessageSujet: Re: Prototype sur base ETA 6497.   Prototype sur base ETA 6497. EmptyDim 24 Fév 2019 - 9:50

joli projet
on sent la passion ! bonne continuation
Revenir en haut Aller en bas
Tele 52'
Passionné absolu
Tele 52'

Nombre de messages : 2683
Age : 36
Date d'inscription : 12/05/2010

Prototype sur base ETA 6497. Empty
MessageSujet: Re: Prototype sur base ETA 6497.   Prototype sur base ETA 6497. EmptyDim 24 Fév 2019 - 11:35

Merci du partage, très intéressant  !!!
Chinois

Je serais preneur de photos du détail de la planche additionnelle pour déporter la minuterie ! Super projet.
Revenir en haut Aller en bas
spi13
Membre super actif
spi13

Nombre de messages : 455
Age : 41
Date d'inscription : 07/08/2016

Prototype sur base ETA 6497. Empty
MessageSujet: Re: Prototype sur base ETA 6497.   Prototype sur base ETA 6497. EmptyMar 26 Fév 2019 - 16:01

Salut Stéphan,

je vois que tu sembles toujours autant passionné et tu te lances même un défis au delà de ce qu'il t'est demandé à l'école.
Je vais suivre ce post avec attention, et j'espère bien pouvoir jeter un oeil IRL sur ta pièce lorsque celle-ci sera accomplie (je gratterai ton frère Wink).

Au plaisir,
Spi
Revenir en haut Aller en bas
zenital
Membre super actif
zenital

Nombre de messages : 346
Localisation : Suisse
Date d'inscription : 29/11/2015

Prototype sur base ETA 6497. Empty
MessageSujet: Re: Prototype sur base ETA 6497.   Prototype sur base ETA 6497. EmptyMar 26 Fév 2019 - 16:10

Salut ! Super projet thumleft  Je vais suivre ton fil avec attention, comme beaucoup ici je pense.

Petite question, en outillage de manière générale, je connais la fraiseuse, mais pas la pointeuse, peux-tu m'expliquer quelle est la différence stp ?
Revenir en haut Aller en bas
whatsyourname
Membre éminent.
whatsyourname

Nombre de messages : 14622
Age : 53
Localisation : Lathuy-Belgique
Date d'inscription : 13/02/2013

Prototype sur base ETA 6497. Empty
MessageSujet: Re: Prototype sur base ETA 6497.   Prototype sur base ETA 6497. EmptyMar 26 Fév 2019 - 16:21

Bravo beau projet, je vais également le suivre avec attention ! thumright
Revenir en haut Aller en bas
kadoo
Membre très actif
kadoo

Nombre de messages : 253
Date d'inscription : 06/07/2017

Prototype sur base ETA 6497. Empty
MessageSujet: Re: Prototype sur base ETA 6497.   Prototype sur base ETA 6497. EmptyMar 26 Fév 2019 - 16:35

Voila effectivement un post bien intéressant à suivre.

Merci pour le partage, et bon courage pour ta réalisation.
Revenir en haut Aller en bas
En ligne
filipino
Nouveau
filipino

Nombre de messages : 42
Age : 28
Date d'inscription : 30/12/2012

Prototype sur base ETA 6497. Empty
MessageSujet: Re: Prototype sur base ETA 6497.   Prototype sur base ETA 6497. EmptyMer 27 Fév 2019 - 10:54

(Double post désolé)


Dernière édition par filipino le Mer 27 Fév 2019 - 11:02, édité 1 fois
Revenir en haut Aller en bas
filipino
Nouveau
filipino

Nombre de messages : 42
Age : 28
Date d'inscription : 30/12/2012

Prototype sur base ETA 6497. Empty
MessageSujet: Re: Prototype sur base ETA 6497.   Prototype sur base ETA 6497. EmptyMer 27 Fév 2019 - 11:00

Merci à tous pour l'intérêt que vous portez et votre soutien.



Pour le déport de la minuterie, un petit rappel avant tout au sujet de son fonctionnement :

Prototype sur base ETA 6497. 20190216


Pour la planche additionnelle, j'étais parti sur l'idée de tailler un rouage en reprenant le même nombre de dents que la minuterie actuelle (pour garder le rapport d'engrenage), et la disposer sur la planche, en partant de la chaussée déjà existante (que je dois modifier pour pouvoir réhausser la planche de roue) :

Prototype sur base ETA 6497. 20190217
Avec à droite le côté couronne et donc le mobile de minuterie de base déjà présent.


Cependant, plusieurs "soucis" sont apparus durant la construction sur ordi.
Je souhaitais que le rouage de déport soit caché par le cadran, mais il s'est avéré que ce dernier ne soit pas assez grand...
J'ai donc dû repenser l'architecture du déport pour que cela se fasse par le dessous de la planche.
Deuxième soucis, je n'ai pas de fraises à profil denture ETA pour faire le rouage... je devais donc soit tout ré-usiner à partir du pignon de remontoir, ou alors trouver un autre moyen, qui est tout "simplement" d'utiliser la même minuterie du 6497 (avoir un deuxième jeu en fait).
Ce qui me fait donc arriver à ça :

Prototype sur base ETA 6497. 20190218
Le mobile de minuterie est maintenu dans la planche par un tenon à portée chassée.


Pour la chaussée, j'en ai limé une pour ne récupérer que la planche de roue, et venir la chasser sur la deuxième, pour qu'elle soit à hauteur du rouage déporté sur la planche :

Prototype sur base ETA 6497. 20190220
Prototype sur base ETA 6497. 20190219


Donc après usinage, ça tourne pour la mise à l'heure, mais n'ai pas encore eu l'occasion de tester voir si l'heure défile normalement, car il me manque une chaussée qui devrait arriver.

Prototype sur base ETA 6497. 20190227
Dessous.

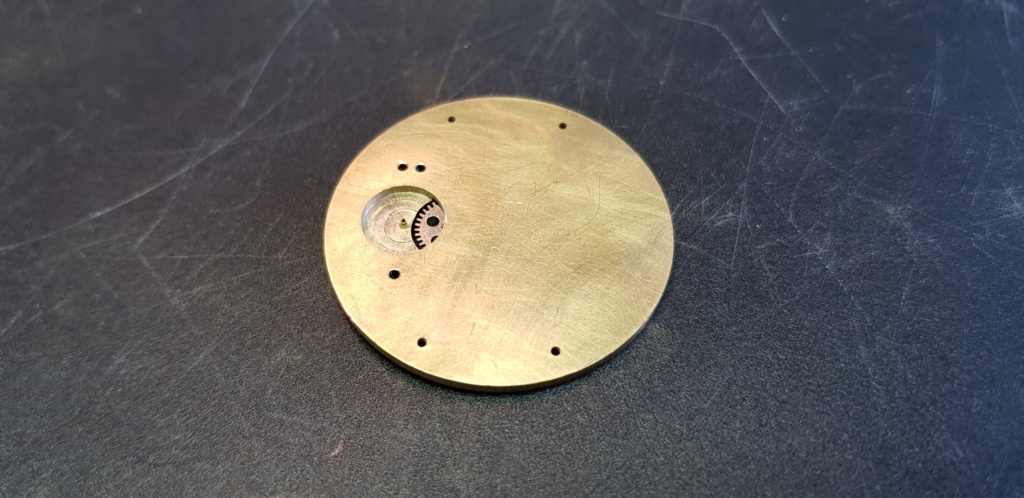

Prototype sur base ETA 6497. 20190228
Dessus.


Pour la pointeuse M1, elle se présente comme telle :

Prototype sur base ETA 6497. 20190224


C'est donc un plateau sur lequel se trouve une colonne. On peut y mettre une lunette pour centrer, une pointe lestée, ou encore un bras alimenté dans lequel, via des pinces B8, on vient y mettre des fraises ou forêts.
Cette colonne peut se déplacer en X, Y et Z, et le plateau pivote sur 360°.
La précision est au 1/1000.

Voilà j'espère avoir répondu à tous, d'ici deux voire trois semaines j'espère pouvoir poster le proto assemblé (le mouvement seul, non décoré).

La petite interrogation reste sur la petite seconde.
J'hésite à la garder pour deux raisons :

- le cadran déporté n'est pas énorme, j'ai peur que celà le charge de trop...?
- côté technique, pour récupérer la petite seconde, je dois couper son axe et en tourner un bien plus long pour qu'elle puisse être accessible sur la planche...

Vos avis sont les bienvenus pour la petite seconde ! Je vous laisse un aperçu :

Prototype sur base ETA 6497. 20190226


@Spi sans soucis et avec plaisir même !
Revenir en haut Aller en bas
chesney75
Passionné absolu
chesney75

Nombre de messages : 2821
Age : 34
Localisation : Reims
Date d'inscription : 27/01/2013

Prototype sur base ETA 6497. Empty
MessageSujet: Re: Prototype sur base ETA 6497.   Prototype sur base ETA 6497. EmptyMer 27 Fév 2019 - 13:15

Super intéressant ce sujet!
Bravo!!
Revenir en haut Aller en bas
En ligne
Ishtar
Membre Actif
Ishtar

Nombre de messages : 140
Localisation : Paris
Date d'inscription : 21/01/2017

Prototype sur base ETA 6497. Empty
MessageSujet: Re: Prototype sur base ETA 6497.   Prototype sur base ETA 6497. EmptyMer 27 Fév 2019 - 13:44

Super projet ! Je vais suivre ça avec attention Very Happy
Revenir en haut Aller en bas
zenital
Membre super actif
zenital

Nombre de messages : 346
Localisation : Suisse
Date d'inscription : 29/11/2015

Prototype sur base ETA 6497. Empty
MessageSujet: Re: Prototype sur base ETA 6497.   Prototype sur base ETA 6497. EmptyMer 27 Fév 2019 - 15:09

Merci de tes explications pour la pointeuse thumleft

Pour la petite seconde, je ne sais que te proposer, ne me rendant pas compte des difficultés techniques que cela supposerait.
Mais perso je trouve dommage sur une montre mécanique, lorsqu'on ne voit pas de trotteuse ou un autre organe réglant en action.

Je suis fan de la platine 3/4 également, je me réjouis de voir l'avancée de ton projet Wink
Revenir en haut Aller en bas
arnaudbd
Membre Actif


Nombre de messages : 57
Age : 31
Localisation : marseille
Date d'inscription : 12/07/2018

Prototype sur base ETA 6497. Empty
MessageSujet: Re: Prototype sur base ETA 6497.   Prototype sur base ETA 6497. EmptyJeu 28 Fév 2019 - 15:32

Super projet  thumright
C'est vraiment très intéressant de suivre la fabrication de A à Z!
Revenir en haut Aller en bas
Tele 52'
Passionné absolu
Tele 52'

Nombre de messages : 2683
Age : 36
Date d'inscription : 12/05/2010

Prototype sur base ETA 6497. Empty
MessageSujet: Re: Prototype sur base ETA 6497.   Prototype sur base ETA 6497. EmptyJeu 28 Fév 2019 - 20:00

Génial, merci pour les compléments d'info !
Revenir en haut Aller en bas
salissot
Membre Actif


Nombre de messages : 61
Date d'inscription : 16/10/2011

Prototype sur base ETA 6497. Empty
MessageSujet: Re: Prototype sur base ETA 6497.   Prototype sur base ETA 6497. EmptyJeu 28 Fév 2019 - 20:04

Etant un novice dans l'horlogerie, je ne peux qu'aimer et suivre ton projet très intéressant.
Bravo et bonne continuation.
Revenir en haut Aller en bas
filipino
Nouveau
filipino

Nombre de messages : 42
Age : 28
Date d'inscription : 30/12/2012

Prototype sur base ETA 6497. Empty
MessageSujet: Re: Prototype sur base ETA 6497.   Prototype sur base ETA 6497. EmptyVen 1 Mar 2019 - 9:39

Dernière découpe du pont 3/4 et du coq.

J'espère pouvoir commencer les décos la semaine prochaine, à savoir traits tirés, anglages, noyures et découvertes de pierres.

Prototype sur base ETA 6497. 20190310


Le but étant d'arriver à ce type de finition :

Prototype sur base ETA 6497. 20181111

Prototype sur base ETA 6497. 20181110

Ces photos sont celles de ma montre école pour laquelle les ponts sont maillechort, le rendu ne pourra donc pas être similaire, surtout que pour mon projet perso, une galva gris anthracite sera prévue.
Revenir en haut Aller en bas
IronMan
Pilier du forum
IronMan

Nombre de messages : 1632
Localisation : LYON
Date d'inscription : 16/05/2016

Prototype sur base ETA 6497. Empty
MessageSujet: Re: Prototype sur base ETA 6497.   Prototype sur base ETA 6497. EmptyVen 1 Mar 2019 - 9:58

Vraiment chouette ce que tu fais  Chinois
Revenir en haut Aller en bas
Leopal
Membre référent
Leopal

Nombre de messages : 6072
Age : 49
Localisation : Orléans
Date d'inscription : 14/10/2011

Prototype sur base ETA 6497. Empty
MessageSujet: Re: Prototype sur base ETA 6497.   Prototype sur base ETA 6497. EmptyVen 1 Mar 2019 - 11:26

Beau projet, c'est interessant. Je vais suivre l'avancée, bon courage. thumright
Revenir en haut Aller en bas
https://www.ultramarine-watches.com/ En ligne
KrissBZH
Membre très actif


Nombre de messages : 240
Date d'inscription : 15/12/2016

Prototype sur base ETA 6497. Empty
MessageSujet: Re: Prototype sur base ETA 6497.   Prototype sur base ETA 6497. EmptySam 2 Mar 2019 - 21:12

Bonjour,

Petite question, à quoi servent les "spirales" sur le pont trois quart au niveau là où se placeront le rochet et la roue de couronne ?

Les anglages et perçages ont l'air très bien réalisé, bravo ! Chinois

Bonne continuation,

Y.
Revenir en haut Aller en bas
En ligne
filipino
Nouveau
filipino

Nombre de messages : 42
Age : 28
Date d'inscription : 30/12/2012

Prototype sur base ETA 6497. Empty
MessageSujet: Re: Prototype sur base ETA 6497.   Prototype sur base ETA 6497. EmptySam 2 Mar 2019 - 21:47

@KrissBZH a écrit:
Bonjour,

Petite question, à quoi servent les "spirales" sur le pont trois quart au niveau là où se placeront le rochet et la roue de couronne ?

Les anglages et perçages ont l'air très bien réalisé, bravo ! Chinois

Bonne continuation,

Y.

Merci !

Les spirales sont juste les marques faîtes par le passage de la fraise lors de l'usinage.

Je vais voir s'il y a possibilité de tout sabler pour enlever ce rendu.
Revenir en haut Aller en bas

Prototype sur base ETA 6497.
Revenir en haut
Page 1 sur 5Aller à la page : 1, 2, 3, 4, 5  Suivant
 Sujets similaires
-
» fromage a base de lait de chamelle
» Question sur la préparation à base de cannelle...
» shampooing cheveux gras avec base lavante : les cheveux restent gras
» ou trouver un unitas 6497 "vierge"
» hamilton khaki base Jump

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
FORUMAMONTRES :: Forum général de discussions horlogères :: Nouvelles marques-
Sauter vers:
