 Comtoise à seconde centrale

Aller en bas
5 participants
AuteurMessage
Saturne
Pilier du forum
Saturne


Nombre de messages : 1944
Age : 36
Localisation : Dans les Cévennes
Date d'inscription : 01/02/2008

Comtoise à seconde centrale Empty
MessageSujet: Comtoise à seconde centrale   Comtoise à seconde centrale EmptyVen 11 Juil - 4:10

Comme promis, je vous rend compte des divers travaux tous fort intéressants que j'ai effectués au cours de mon stage chez fly back. Mais pour faire un peu durer le plaisir (et de mon accès sporadique à Internet pendant les vacances), je ne vous présebterai qu'un sujet de temps en temps.

Aujourd'hui: Restauration d'une comtoise à seconde centrale

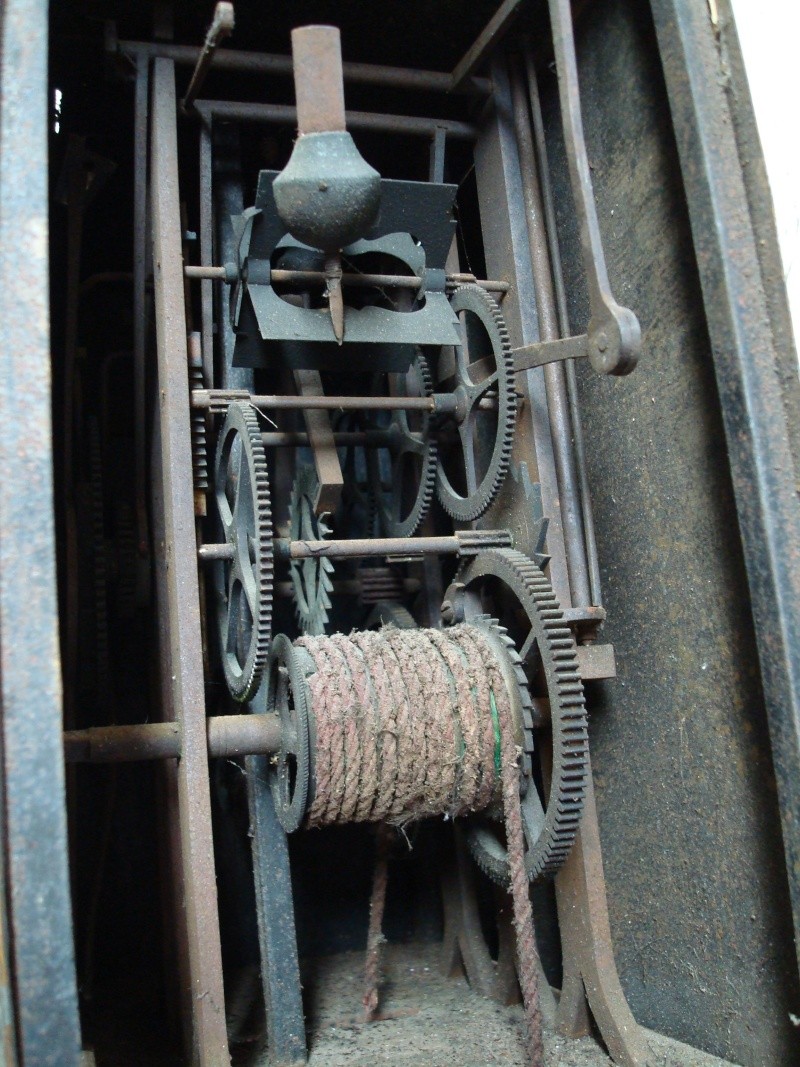

Voilà la bête:

Comtoise à seconde centrale Photos15

Comtoise à seconde centrale Photos14

Comtoise à seconde centrale Photos16

Comtoise à seconde centrale Photos17

On remarque immédiatement (sous la saleté et la rouille) la construction particulière avec 6 piliers au lieu de 4 et la roue d'échappement au centre.

Détail d'un huilier (no comment):

Comtoise à seconde centrale Photos18

Idem pour un pignon:

Comtoise à seconde centrale Photos19

L'horloge avec uniquement les piliers du centre et leurs mobiles (mobile intermédiaire, mobile d'échappement, ancre):

Comtoise à seconde centrale Photos20

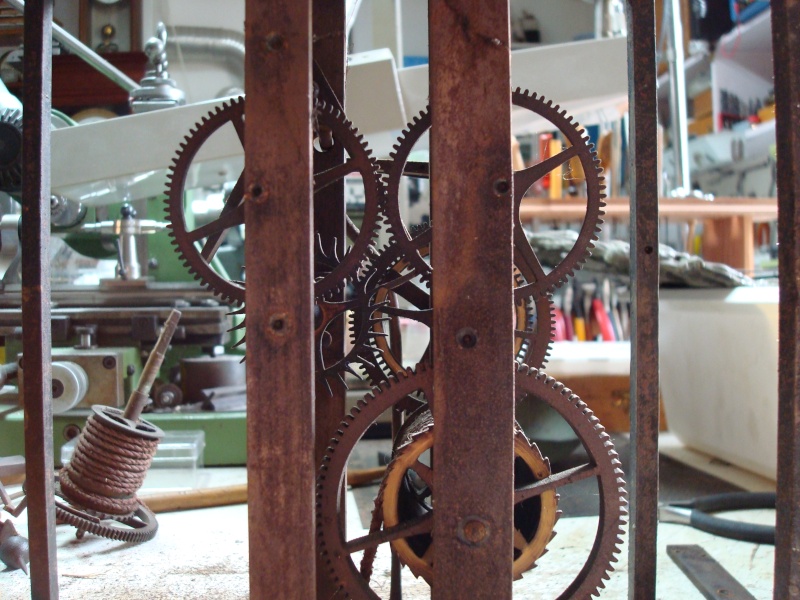

La force est transmise vers la partie centrale par deux roues engrènant par leur périphérie (on remarque que les bouchons sont fortement excentrés sur les piliers):
Comtoise à seconde centrale Photos21

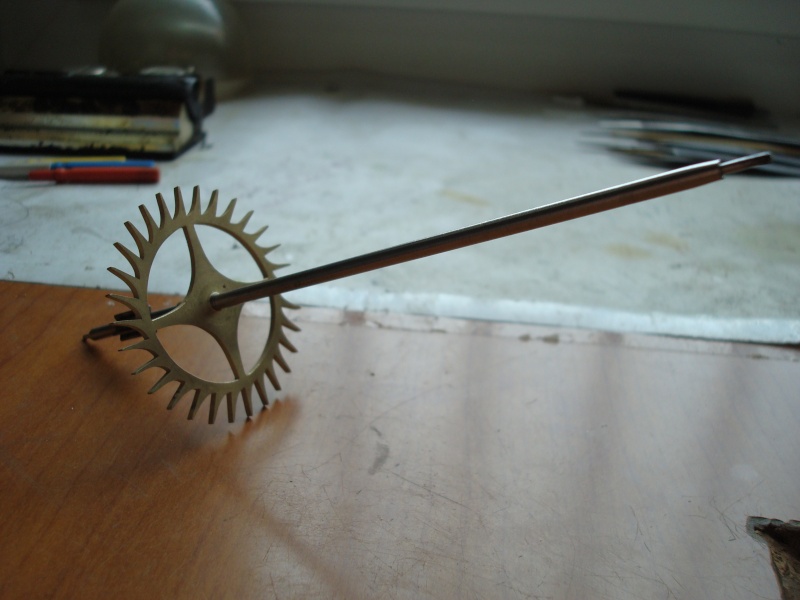

La roue d'échappement et son long tigeron (après nettoyage):

Comtoise à seconde centrale Photos22

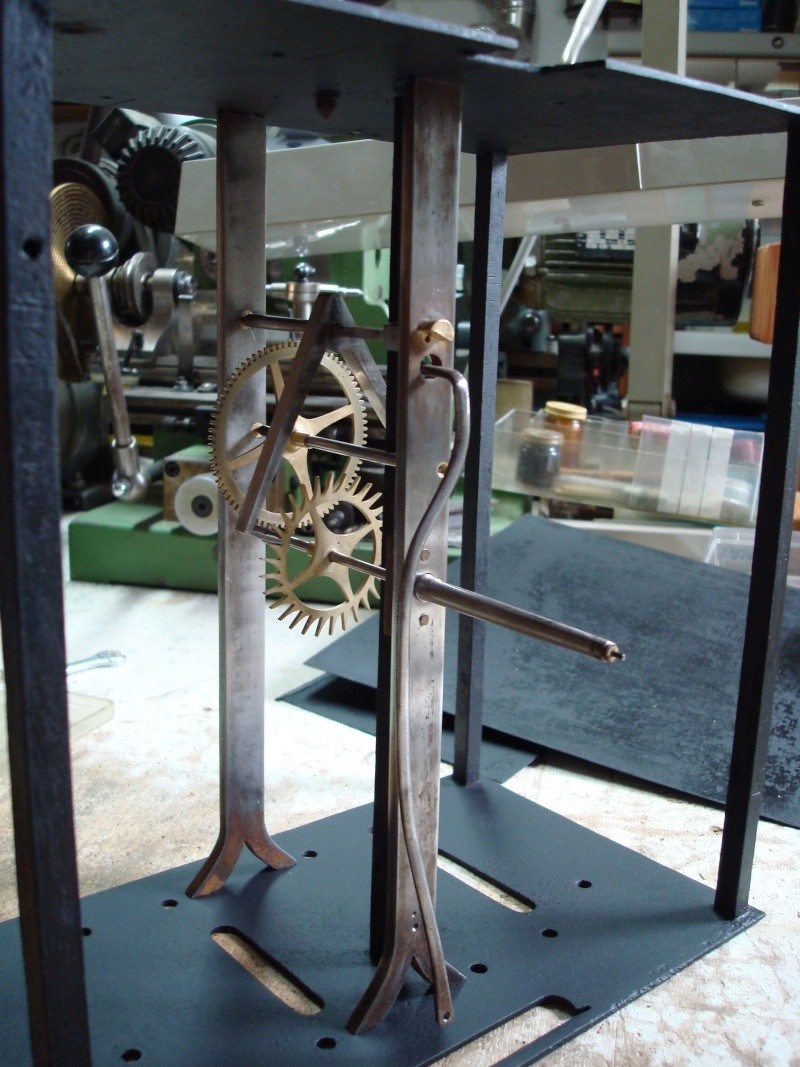

Remontage de la partie centrale:

Comtoise à seconde centrale Photos23

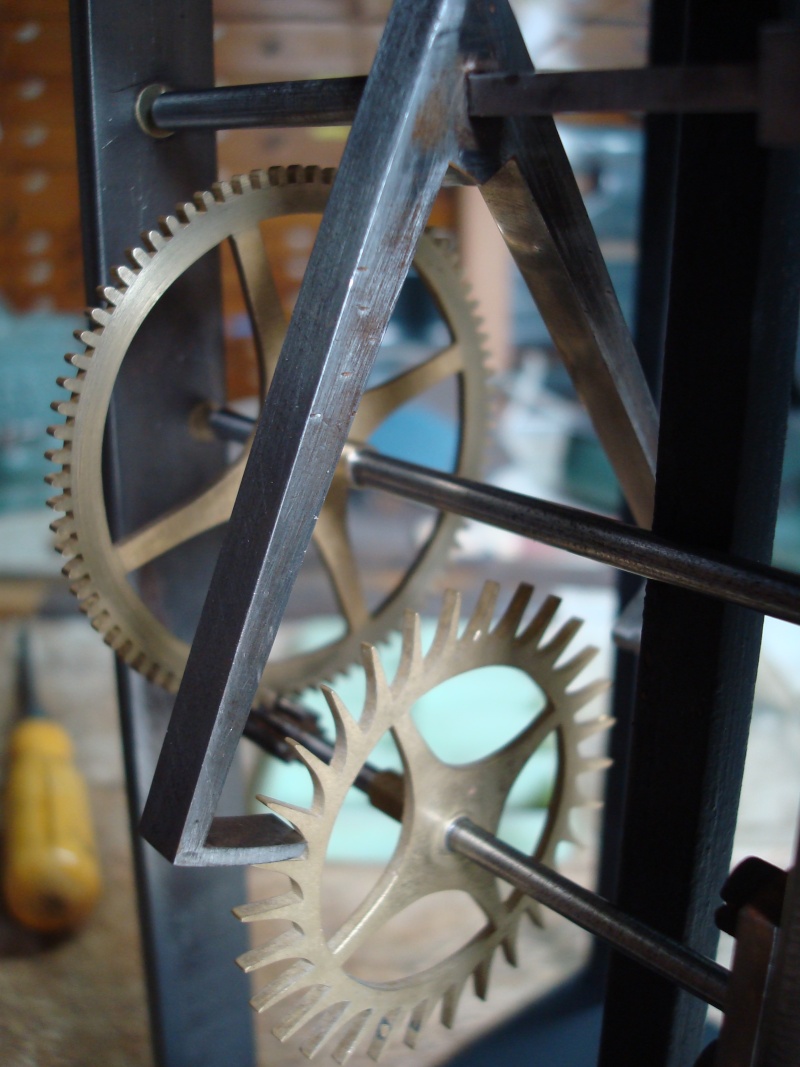

L'échappement avant et aprés (oh! la belle ancre à repos):

Comtoise à seconde centrale Photos24
Comtoise à seconde centrale Photos25


Réfection de la biellette:
Edit: je me suis trompé de photo, il s'agit d'une autre horloge (la biellette n'est pas la même confiused ) Comtoise à seconde centrale 01910

L'horloge sur le banc d'essai:

Comtoise à seconde centrale Photos26

L'horloge entièrement remontée en attente d'une aiguille de seconde au centre:

Comtoise à seconde centrale Photos27


Dernière édition par Saturne le Ven 11 Juil - 4:32, édité 2 fois
Revenir en haut Aller en bas
Theo
Passionné absolu
Theo


Nombre de messages : 2602
Localisation : Rive gauche de la Seine et de l'Aude
Date d'inscription : 12/05/2006

Comtoise à seconde centrale Empty
MessageSujet: Re: Comtoise à seconde centrale   Comtoise à seconde centrale EmptyVen 11 Juil - 4:15

Super boulot !!

En voyant l etat de depart, on ne peut etre qu'admiratif.
Il est toujours agréable de rendre une seconde vie aux objets.
C est un loisir que j'affectionne tout particulièrement

Un stage hors du commun que tu as déniché,

Bravo à toi et à Flyback
Revenir en haut Aller en bas
fly back
Membre référent
fly back


Nombre de messages : 5729
Age : 61
Localisation : ouest
Date d'inscription : 05/09/2006

Comtoise à seconde centrale Empty
MessageSujet: Re: Comtoise à seconde centrale   Comtoise à seconde centrale EmptyVen 11 Juil - 4:41

Et bien, c'était "un peu" rouillé ?

T'as mis que 2 heures pour faire tout ça ( je parle de la bielette )?

Beau reportage!
Revenir en haut Aller en bas
Saturne
Pilier du forum
Saturne


Nombre de messages : 1944
Age : 36
Localisation : Dans les Cévennes
Date d'inscription : 01/02/2008

Comtoise à seconde centrale Empty
MessageSujet: Re: Comtoise à seconde centrale   Comtoise à seconde centrale EmptyVen 11 Juil - 4:48

fly back a écrit:
T'as mis que 2 heures pour faire tout ça ( je parle de la bielette )?

Forcément, 2H pour une biellette, on comprend le temps que j'ai passé sur la montre à répétition et réveil (pas terminée Pleure 2 ). Soit dit en passant: "elle est belle ma biellette!!!"

P.S. Oui, un peu rouillé (moins de 2mm d'épaisseur)... Tout est relatif Mr. Green
Revenir en haut Aller en bas
robenger
Membre Hyper actif
robenger


Nombre de messages : 545
Age : 54
Localisation : Qui si frotte s'y pique.....
Date d'inscription : 10/09/2007

Comtoise à seconde centrale Empty
MessageSujet: Re: Comtoise à seconde centrale   Comtoise à seconde centrale EmptyVen 11 Juil - 6:28

SUPER!!!!!
J'adore ce reportage!
Bravo!
bravohap
Je m'y suis mis aussi:
Je profite de cet excellent post pour vous en monter un Avant/Après....

Comtoise à seconde centrale Comtoi10

Comtoise à seconde centrale Comtoi11

confiused
Revenir en haut Aller en bas
Bertrand
Puits de connaissances
Bertrand


Nombre de messages : 4242
Date d'inscription : 05/05/2005

Comtoise à seconde centrale Empty
MessageSujet: Re: Comtoise à seconde centrale   Comtoise à seconde centrale EmptyDim 13 Juil - 8:42

très beaux travaux de restauration à vous 2 merci Saturne pour cet intéressant compte_rendu
