Type de raquette des montres et  incidence sur le réglage. - Page 3 Empty
MessageSujet: Re: Type de raquette des montres et incidence sur le réglage.   Type de raquette des montres et  incidence sur le réglage. - Page 3 Empty2006-01-22, 13:03

Merci Arno, j'y vois beaucoup plus clair maintenant !

Cordialement,

Nicolas
Revenir en haut Aller en bas
jojo
Animateur
jojo

Nombre de messages : 951
Localisation : Doubs
Date d'inscription : 22/06/2005

Type de raquette des montres et  incidence sur le réglage. - Page 3 Empty
MessageSujet: Type de raquette des montres et incidence sur le réglage.   Type de raquette des montres et  incidence sur le réglage. - Page 3 Empty2019-03-10, 11:18

Salut à tous
on a vu tout au long de ce post que pour modifier la période  (avance/retard) la modification du rayon de giration était préférable à l'utilisation de la raquette, mais beaucoup moins pratique
J'ai retrouvé une LIP R 25 qui comporte un dispositif pour modifier le rayon de giration que je ne connaissais pas

Type de raquette des montres et  incidence sur le réglage. - Page 3 R_25_l10


quelqu’un l'a-t-il déjà vu ? Merci
Revenir en haut Aller en bas
http://www.ancienne-horlogerie.com
Xaipe
Modérateur
Xaipe

Nombre de messages : 6293
Date d'inscription : 17/05/2005

Type de raquette des montres et  incidence sur le réglage. - Page 3 Empty
MessageSujet: Re: Type de raquette des montres et incidence sur le réglage.   Type de raquette des montres et  incidence sur le réglage. - Page 3 Empty2019-03-11, 00:03

Oui c'est le Durabalance d'Elgin monté sur leurs calibres 760 et 761, au demeurant fascinants sous différents aspects

Intéressant de le voir adopté sur le r25

_________________
Le bruit ne fait pas de bien, le bien ne fait pas de bruit.
Revenir en haut Aller en bas
En ligne
jojo
Animateur
jojo

Nombre de messages : 951
Localisation : Doubs
Date d'inscription : 22/06/2005

Type de raquette des montres et  incidence sur le réglage. - Page 3 Empty
MessageSujet: Type de raquette des montres et incidence sur le réglage.   Type de raquette des montres et  incidence sur le réglage. - Page 3 Empty2019-03-11, 08:18

Oui Merci Xaipe et les choses éclaircissent un peu lorsqu'on sait qu'en 1950 Lip et Elgin ont passé un accord technique, ce mouvement que je présente est sans doute un des prototypes réalisés par Lip, mais je ne sais pas si LIP l'a utilisé en série
Voici le dispositif à chacune de ses positions extrêmes, avec une plage possible de retouche de la période d'environ 5 minutes (+ 2,5 - 2,5)
Type de raquette des montres et  incidence sur le réglage. - Page 3 Masse_10
Revenir en haut Aller en bas
http://www.ancienne-horlogerie.com
caput
Membre référent
caput

Nombre de messages : 5331
Localisation : Ile de France
Date d'inscription : 26/08/2008

Type de raquette des montres et  incidence sur le réglage. - Page 3 Empty
MessageSujet: Re: Type de raquette des montres et incidence sur le réglage.   Type de raquette des montres et  incidence sur le réglage. - Page 3 Empty2019-03-11, 14:04

Type de raquette des montres et  incidence sur le réglage. - Page 3 Durablance+Picture
http://gjselgins.blogspot.com/2012/08/durabalance-lord-elgins.html a écrit:

Durabalance Lord Elgins

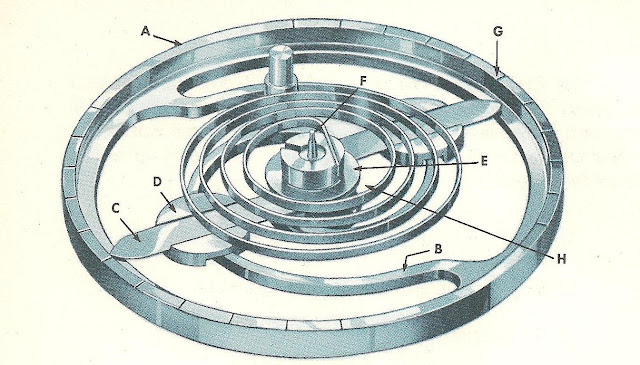

In 1958, Elgin introduce the Durabalance.  This technologically advanced balance wheel incorporated several features.

The rim (A) was solid, rather than being drilled and tapped for balance screws.  Poising was done by removing weight under the rim

The balance arms (B), rather than being straight, spiraled out from the center, and were flexible.  This was to absorb shocks, so that movements of the heavy balance rim would not be transmitted to the fragile staff pivots.  Students of horology will realize that this idea was not new, but rather was lifted from the Wyler Incaflex

The hairspring was a flat spiral, rather than a Breguet overcoil, and was free sprung, meaning that there is no regulator, and the entire length of the spring from collet to stud is free to vibrate.  To regulate the rate, Elgin developed an ingenious system that made use of the spiral arms.  Rather than changing the free length of the hairspring to regulate the rate as in a standard watch, the Durabalance allows the user to change the moment of inertia of the balance, by moving two weights (D) in or out.  By moving the weights inward, the moment of inertia is decreased and the rate increased, and moving the weights out has the opposite effect.  The weights move along the spiral arms of the balance, and are coordinated by the use of a flat steel spring (C), which connects them.  Think of an ice skater doing a spin - the more tightly she holds her mass, the faster she spins.

It's a very elegant solution, in theory.  In practice, it's a little clunky.  To regulate the rate, you have to stop the balance and hold it still while you move the spring one way or the other, and despite those nice little marks on the rim in the picture, I've never seen a Durabalance that actually has the marks.  It's strictly trial and error.

The first two movements to carry the Durabalance were the 730 and 750, 23 jewel 13/0 Lord Elgins.  This watch, a Lord Elgin Fargo, carries a 730.
