MessageSujet: Galvanoplastie, électrolyse et bains acides   Dim 22 Aoû - 15:49

bonjour à tous,

Lors de ma visite chez JLC, j'ai eu la chance de pouvoir visiter et photographier l'atelier de galvanoplastie. JLC fait partie de la poignée de manufactures qui effectue en interne cette activité, il me semblait intéressant de partager avec vous cette étape de la fabrication.

Comme ce procédé est comment à toutes les marques (certaines confiant la galvano à d'autres marques..), je poste dans le général.

Un petit wykikipédia pour la route :

Citation :
La galvanoplastie est un procédé permettant d'appliquer au moyen d'un courant électrique continu, un dépôt métallique, à la surface d'un objet, le métal étant initialement sous forme de cations en solution dans un solvant (en général l'eau). Cette technique est utilisée soit pour préserver l'objet de l'oxydation, soit pour l'embellir, soit encore pour en prendre l'empreinte. Elle suit le principe de l'électrolyse pour sa mise en œuvre.
Les applications sont nombreuses et se retrouvent dans le plaquage de bijoux, la robinetterie, l'industrie spatiale et automobile, ainsi que la connectique au sens large.
(...)
Le métal servant de support est dénommé substrat. Ces substrats sont choisis en fonction de leur caractéristiques physiques et les dépôts effectués assurent des qualités électriques contrôlées: l'or ou l'argent pour protéger de l'oxydation et la constance de leur conductivité1, le nickel pour protéger de la corrosion et l'étain/plomb permet de préparer l'assemblage pour la soudure/brasure de la pièce traitée.


donc, le principe de base est de jouer sur la conductivité d'un liquide pour faire passer des ions d'un support à un autre pour couvrir le second d'un matériau choisi.

la salle (que je n'ai pas pu photographier) est un ensemble d'une trentaine de bacs avec un pont qui effectue les diverses opérations d'électrolyse, trempage séchage etc..

comme ici (pas chez JLC)



les bacs sont remplis d'un liquide conducteur (sulfate, chlorure, acide..) appelé électrolyte et de deux électrodes (rappelons nous de nos cours de physique : anode et cathode). le courant électriques va faire passer les ions d'un substrats vers l'autre. Le substrat destinataire est en gros un espèce de panier de lave vaisselle rempli de pièces à dorer, chromer, rhodier, etc..


on plonge ce panier, on branche le courant... et.... je coupe le son.... et je rallume le son... ah non, c'est pas ça


le procédé :





source : http://www.cybel.fr/glossaire/electrolyse.htm


un extrait du fabuleux post de Tokage

Citation :
GALVANOPLASTIE

La galvanoplastie permet de déposer sur une pièce des particules de métaux en suspension dans un liquide en utilisant le courant électrique. Cette mise en couleur peut avoir différents buts : protéger les éléments traités contre l’oxydation ; servir de base préparatoire à d’autres travaux de décoration ; donner son aspect définitif au cadran.

L’utilisation d’un bouclard pour y attacher différentes pièces avant de les plonger dans le bain, permet d’avoir la plus grande surface possible à traiter, condition nécessaire à une bonne répartition de la couleur.



La galvanoplastie peut se faire en plusieurs couches selon les besoins. Comme pour les ponts et platines du mouvement, les cadraniers utilisent la technique de l’épargne voire du zaponage pour superposer ou juxtaposer différentes couleurs. Le zaponage, c’est l’épargne à grande échelle : on travaille au pistolet dans une salle blanche en surpression avec flux laminaire. Ensuite, vu les grandes quantités de solvant nécessaires pour dissoudre l’épargne ou le zapon, ce travail se fait dans une salle anti-explosion spécialement équipée à cette fin.

A propos de couleurs, voici un petit aperçu de ce qui est possible :


http://forumamontres.forumactif.com/forum-general-de-discussions-horlogeres-f1/visite-de-manufacture-chez-parmigiani-a-fleurier-2-quadrance-habillage-t83958.htm


le panier de machine à laver la vaisselle :






et le bac d'électrolyse

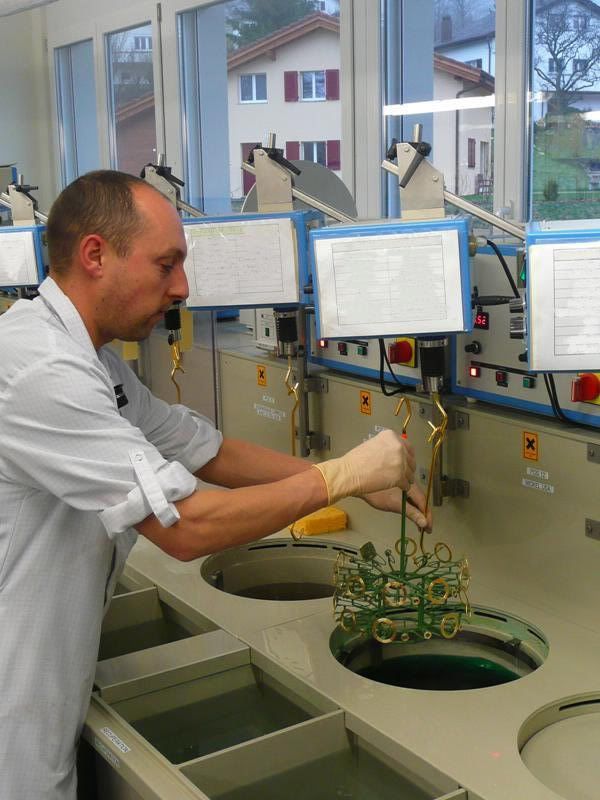

ici chez Chopard

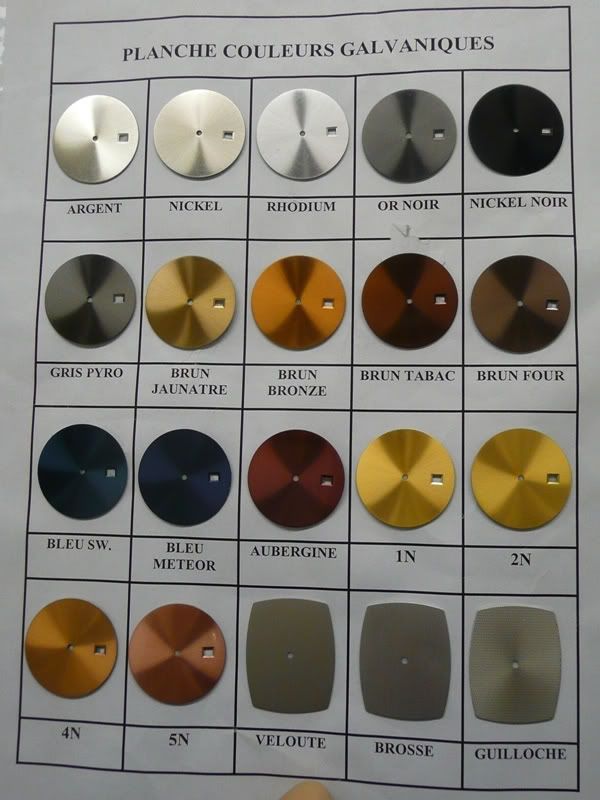

et l'ensemble des teintes possibles



retour chez JLC : des platines sorties de leur bain

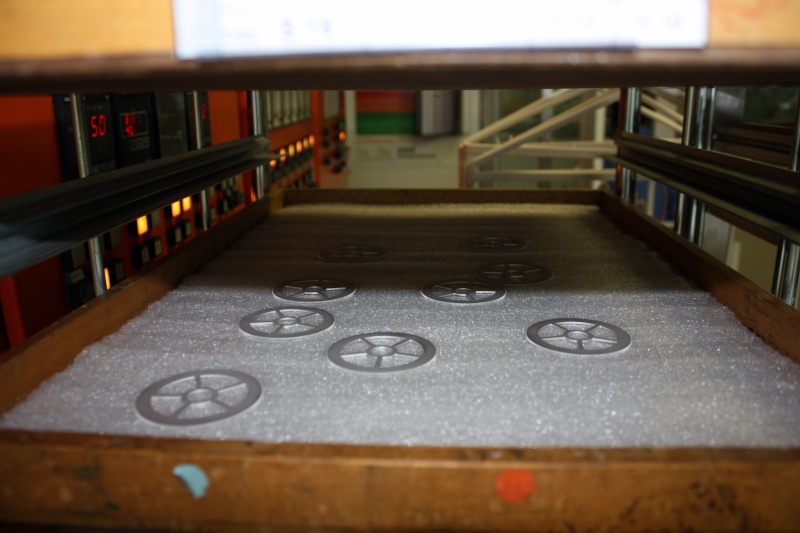

des rouages pas encore usinés




et des pièces d'Atmos :









en espérant que ça vous a interessé Chinois
Revenir en haut Aller en bas
GMT
Passionné de référence


Nombre de messages: 3980
Age: 41
Localisation: IdF
Date d'inscription: 28/08/2007

MessageSujet: Re: Galvanoplastie, électrolyse et bains acides   Dim 22 Aoû - 16:08

Merci Chinois
Revenir en haut Aller en bas
http://www.cronovestis.com
brecottier
Animateur


Nombre de messages: 863
Age: 32
Date d'inscription: 18/12/2006

MessageSujet: Re: Galvanoplastie, électrolyse et bains acides   Dim 22 Aoû - 16:10

Vous avez dans cette petite video de Time TV une présentation de la société Rhodior par Stephane Grecco (nouveau site depuis peu http://www.rhodior.com/), quelqu'un d'extrêmement gentil.
Le reportage commence a 5min56: http://www.thetimetv.com/index.php?bcpid=1766638235&bclid=1463262326&bctid=5221925001
Revenir en haut Aller en bas
DomMars
Modérateur


Nombre de messages: 2114
Age: 44
Localisation: Marseille
Date d'inscription: 19/02/2007

MessageSujet: Re: Galvanoplastie, électrolyse et bains acides   Lun 23 Aoû - 3:08

Merci,

Post très intéressant.
Pour faire un peu de rhodiage dans mon atelier, dont les dimensions ne sont pas les mêmes je tiens a vous dire que le composant pour faire du rhodiage extra blanc dans un bain de 1,5 litre coute environ 350 €,

Je vous laisse imaginer au vu de l'article la valeur que contiennent toutes ces cuves Shocked

Dom
Revenir en haut Aller en bas
ZEN
Rang: Administrateur


Nombre de messages: 42824
Date d'inscription: 05/05/2005

MessageSujet: Re: Galvanoplastie, électrolyse et bains acides   Lun 23 Aoû - 7:30

Sujet passionnant . Merci fabrice !

_________________
Contraria contrariis curantur. (Les contraires se guérissent par les contraires).
Revenir en haut Aller en bas
https://sites.google.com/site/hourconquest/
Blink
Permanent passionné


Nombre de messages: 2354
Age: 33
Localisation: Annecy
Date d'inscription: 21/01/2007

MessageSujet: Re: Galvanoplastie, électrolyse et bains acides   Lun 23 Aoû - 7:50

J'adore tous ces sujets un peu techniques et surtout interessant et "culturels".
J'avais bcp aime ton post precedent sur la ceramique, felicitations pour celui-ci encore !

En plus, les photos sont vraiment tres sympas et c'est toujours impressionnant a voir "en vrai" comme ca.
Revenir en haut Aller en bas
http://www.watchstreet.com
jaeger92
Modérateur


Nombre de messages: 18251
Age: 36
Localisation: c'est bête de mettre son département en pseudo, quand on déménage ça fout tout en vrac :D :D
Date d'inscription: 26/04/2008

MessageSujet: Re: Galvanoplastie, électrolyse et bains acides   Lun 23 Aoû - 7:53

GMT a écrit:
Merci Chinois

merci d'avoir lu ce post Smile

brecottier a écrit:
Vous avez dans cette petite video de Time TV une présentation de la société Rhodior par Stephane Grecco (nouveau site depuis peu http://www.rhodior.com/), quelqu'un d'extrêmement gentil.
Le reportage commence a 5min56: http://www.thetimetv.com/index.php?bcpid=1766638235&bclid=1463262326&bctid=5221925001


merci pour ce complément !!!!


DomMars a écrit:
Merci,

Post très intéressant.
Pour faire un peu de rhodiage dans mon atelier, dont les dimensions ne sont pas les mêmes je tiens a vous dire que le composant pour faire du rhodiage extra blanc dans un bain de 1,5 litre coute environ 350 €,

Je vous laisse imaginer au vu de l'article la valeur que contiennent toutes ces cuves Shocked

Dom

merci pour cette info "terrain" que je ne connaissais pas !!! thumleft

ZEN a écrit:
Sujet passionnant . Merci fabrice !

quel honneur Chef, merci Chinois Wink

Blink a écrit:
J'adore tous ces sujets un peu techniques et surtout interessant et "culturels".
J'avais bcp aime ton post precedent sur la ceramique, felicitations pour celui-ci encore !

En plus, les photos sont vraiment tres sympas et c'est toujours impressionnant a voir "en vrai" comme ca.


tu te fous 'ma gueule ??? allez... 3 jours.... Mr. Green merci Julien c'est très sympa et bien peu mérité comme compliments confiused
Revenir en haut Aller en bas
Cafetao
Membre référent


Nombre de messages: 8566
Localisation: Paris
Date d'inscription: 03/01/2010

MessageSujet: Re: Galvanoplastie, électrolyse et bains acides   Lun 23 Aoû - 8:05

Encore un sujet ou j'ai beaucoup appris ...
Quel travail !
C'est toujours très plaisant et très instructif de lire te sujets Fabrice, merci thumright
Revenir en haut Aller en bas
http://www.graciebarra75.com/
Spock
Permanent passionné


Nombre de messages: 2148
Age: 43
Localisation: Bresse
Date d'inscription: 15/07/2005

MessageSujet: Re: Galvanoplastie, électrolyse et bains acides   Lun 23 Aoû - 8:46

Passionnant ! Merci pour cet exposé didactique, ou les non-techniciens comme moi ne se noie pas dans des infos trop pointues. thumleft

Cdlt
Revenir en haut Aller en bas
jaeger92
Modérateur


Nombre de messages: 18251
Age: 36
Localisation: c'est bête de mettre son département en pseudo, quand on déménage ça fout tout en vrac :D :D
Date d'inscription: 26/04/2008

MessageSujet: Re: Galvanoplastie, électrolyse et bains acides   Lun 23 Aoû - 21:22

Cafetao a écrit:
Encore un sujet ou j'ai beaucoup appris ...
Quel travail !
C'est toujours très plaisant et très instructif de lire te sujets Fabrice, merci thumright

merci beaucoup Julien Smile

Spock a écrit:
Passionnant ! Merci pour cet exposé didactique, ou les non-techniciens comme moi ne se noie pas dans des infos trop pointues. thumleft

Cdlt

je t'avoue que j'ai mis ce sujet à mon niveau, c'est à dire que mes cours de physique sont loin derrière moi Smile donc tant mieux s'il te convient ! merci pour ta réponse !
Revenir en haut Aller en bas
loupe à l'oeil
Puits de connaissances


Nombre de messages: 4254
Age: 49
Localisation: Cambrousse
Date d'inscription: 21/02/2006

MessageSujet: Re: Galvanoplastie, électrolyse et bains acides   Mar 24 Aoû - 11:12

Très interressant ton post , merci Fabrice !! Chinois
Revenir en haut Aller en bas
laphroaig007
Membre éminent.


Nombre de messages: 19554
Localisation: Côte d'Azur, France
Date d'inscription: 14/12/2009

MessageSujet: Re: Galvanoplastie, électrolyse et bains acides   Mar 24 Aoû - 11:36

Merci J92, post très très instructif, notamment en ce qui concerne les différentes teintes possibles en galvanoplastie "horlogère".
thumright Chinois
Revenir en haut Aller en bas
http://forumamontres.forumactif.com/t85151-revue-de-ma-collectio
cobalt78
Membre Actif


Nombre de messages: 86
Age: 52
Localisation: Versailles
Date d'inscription: 27/01/2010

MessageSujet: Re: Galvanoplastie, électrolyse et bains acides   Mar 24 Aoû - 11:50

Bonjour,

Merci pour ce sujet très intéressant . Chinois

Pour mémoire voici une petite expérience que j'ai faite quand je cherchais à faire la machine à remonter le temps ... flower

dans un bocal en verre (type pot de confiture) verser de l'eau déminéraliser (type pour mettre dans le fer à repasser)

Verser une cuillère à soupe de CuSO4 (sulfate de cuivre chez un droguiste) Pour ceux qui habite près de vignoble, le sulfate de cuivre est utilisé dans la confection de la bouillie bordelaise mélangée avec de la chaux.

Sur une batterie de 12 v

la pièce a recouvrir en cathode (borne -) (Acier) évidemment dégraissé

Un morceau de cuivre (fils électrique) sur l'anode (borne +)

Plonger le tout dans la solution eau + sulfate de cuivre (ne pas toucher l'anode et la cathode !!)

Il devrait se former des bulles puis au bout d'un certain temps (comme le fût du canon) l'acier devrait se recouvrir de cuivre.

Des paramètres doivent être pris en compte:
L'intensité du courant qui circule dans le bain,
l'état de propreté de la pièce a recouvrir et du morceau de cuivre,
de la surface de la pièce a recouvrir
de la pureté du bain

Je ne suis pas responsable des dégâts occasionnées par une telle manip (voir votre prof de chimie) affraid
Revenir en haut Aller en bas
effiks
Pilier du forum


Nombre de messages: 1943
Age: 34
Localisation: Lille
Date d'inscription: 18/06/2009

MessageSujet: Re: Galvanoplastie, électrolyse et bains acides   Mar 24 Aoû - 11:55

Merci beaucoup Chinois
Sujet intéressant et instructif !!!
Revenir en haut Aller en bas
ft1000mp
Modérateur


Nombre de messages: 15432
Date d'inscription: 20/01/2009

MessageSujet: Re: Galvanoplastie, électrolyse et bains acides   Mar 24 Aoû - 12:32

J'étais loin d'imaginer que certaines manufactures pouvait faire ce travail en interne vu l'investissement de telles machines!!

Très intéressant! merci beaucoup!!

Chinois
