| Question aux utilisateurs de potence à rubis | |
|
|
Auteur | Message |
---|
sabeldom Membre super actif

Nombre de messages : 361 Age : 72 Localisation : Sud Est Alpes cote d'Azur Date d'inscription : 22/11/2010
 | Sujet: Question aux utilisateurs de potence à rubis Lun 22 Aoû 2011 - 21:19 | |
| Bonsoir, Sur une Potence à chasser les rubis de marque Seitz, j'ai cherché sur le site l'utilisation, pas trouvé, Comment se servir des allésoirs? et éventuellement des autres outils? y a t'il une rubrique? un sîte? ou simplement quelqu'un qui pourait m'aider pour les bons gestes. Merci cordialement
|
|
 | |
Bertrand Puits de connaissances

Nombre de messages : 4185 Date d'inscription : 06/05/2005
 | Sujet: Re: Question aux utilisateurs de potence à rubis Mar 23 Aoû 2011 - 0:04 | |
| on place l'alésoir du diamètre désiré dans le porte-alésoir situé sous le plateau en plastique on place le tout dans la potence et en tournant le porte alésoir, on alèse le trou attention de bien repérer à quel niveau de l'alésoir il faut arrêter afin d'obtenir le diamètre recherché pour chasser correctement un rubis, tout se joue à 1/100 ! |
|
 | |
Bernard Passionné de référence
Nombre de messages : 3416 Age : 92 Localisation : 74200 La Hiaute ..... Date d'inscription : 29/03/2007
 | Sujet: Question aux utilisateurs de potence à rubis Mar 23 Aoû 2011 - 9:06 | |
| - Bertrand a écrit:
- on place l'alésoir du diamètre désiré dans le porte-alésoir situé sous le plateau en plastique
on place le tout dans la potence et en tournant le porte alésoir, on alèse le trou attention de bien repérer à quel niveau de l'alésoir il faut arrêter afin d'obtenir le diamètre recherché pour chasser correctement un rubis, tout se joue à 1/100 ! Salut, Les alésoirs sont coniques au départ mais deviennent cylindriques à la fin. La partie cylindrique est inférieure de 1/100e de m/m par rapport au diamètre du rubis à chasser. Sur ma potence , les alésoirs sont calibrés et "marqués" au diamètre du rubis à chasser et leur assortiment couvre aisément tous les besoins que l'on pourrait avoir . Cordiales salutations, bernard |
|
 | |
sabeldom Membre super actif

Nombre de messages : 361 Age : 72 Localisation : Sud Est Alpes cote d'Azur Date d'inscription : 22/11/2010
 | Sujet: Re: Question aux utilisateurs de potence à rubis Mar 23 Aoû 2011 - 13:36 | |
| Bonjour Merci Bernard , merci Bertrant des réponses, grasse à vous, j'avance, celà m'a fait d'écouvrir que le porte alésoir sous le plateau plastique était absent ! avez-vous une photo de cette chose pour eventuellement le frabriquer ? je suppose qu'il faut oter l'autre porte outil introduire le porte alésoir à la place et tourner à la main la partie supérieur pour alléser? l'enclume à utiser? Merci à vous deux, bonne aprés midi Cordialement |
|
 | |
sylvav Membre Actif

Nombre de messages : 101 Localisation : PARIS Date d'inscription : 28/02/2007
 | Sujet: Re: Question aux utilisateurs de potence à rubis Mar 23 Aoû 2011 - 15:34 | |
| Bonjour,
ci-joint un lien vers un doc en ligne en anglais décrivant sommairement le fonctionnement des potences Seitz.
http://ihc185.infopop.cc/helphand/pdf/seitz.pdf?bcsi_scan_18E2FBFD9E5D53EF=f2wdDLKWa5ccq/+rUdiUP/x12pAQAAAAm7ZcaA==&bcsi_scan_filename=seitz.pdf
Sylvav |
|
 | |
Bernard Passionné de référence
Nombre de messages : 3416 Age : 92 Localisation : 74200 La Hiaute ..... Date d'inscription : 29/03/2007
 | Sujet: Question aux utilisateurs de potence à rubis Mar 23 Aoû 2011 - 20:08 | |
| - sabeldom a écrit:
- Bonjour

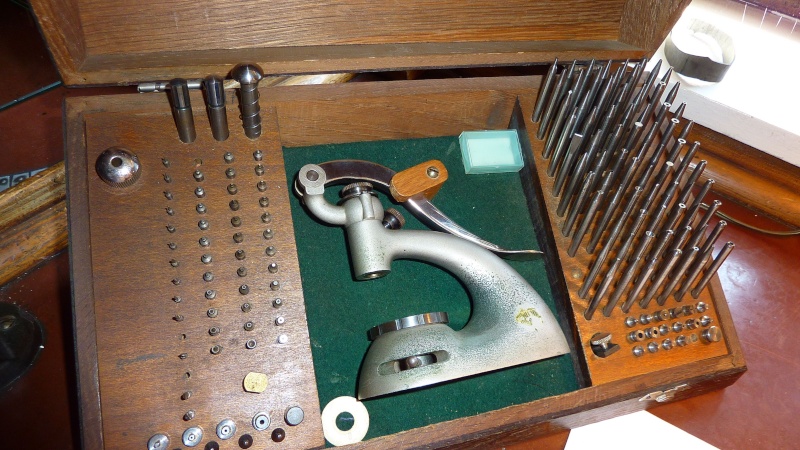

Merci Bernard , merci Bertrant des réponses, grasse à vous, j'avance, celà m'a fait d'écouvrir que le porte alésoir sous le plateau plastique était absent ! avez-vous une photo de cette chose pour eventuellement le frabriquer ? je suppose qu'il faut oter l'autre porte outil introduire le porte alésoir à la place et tourner à la main la partie supérieur pour alléser? l'enclume à utiser? Merci à vous deux, bonne aprés midi Cordialement Voici ma potence ! Un peu poussièreuse car relativement peu utilisée ...(mais il n'est pas inutile de l'avoir) Cette potence possède deux fonctions distinctes : C'est à la fois une potence "à river" , avec tous les poinçons à gauche .... Et une potence à chasser avec tous les alèsoirs et accessoires à gauche ... En utilisation "à chasser" une "vis micromètrique permet d'enfoncer le rubis avec précision pour règler l'ébat... Bonne soirée b Les deux broches en haut à gauche servent d'une part "à centrer" pour la fonction "à river" , l'autre , sert à maintenir l' alésoir (selon le principe du "cône-morse") dans la fonction "à sertir"  . |
|
 | |
sabeldom Membre super actif

Nombre de messages : 361 Age : 72 Localisation : Sud Est Alpes cote d'Azur Date d'inscription : 22/11/2010
 | Sujet: Re: Question aux utilisateurs de potence à rubis Mar 23 Aoû 2011 - 21:36 | |
| bonsoir Merci à vous trois des infos, mon coffret ne possède uniquement que la partie rubis sur un plateau plastique réf. 30300, la Doc en PDF est superbe domage que mon anglais ne soit que scolaire, il va falloir que je me débrouille, merci. Pour river j'ai une potence Boley, Si je comprends bien le porte outil alésoir tourne librement dans le col de la Potence, il y a t'il un réglage de profondeur? Ce porte outil est'il facilement réalisable "je possède un bon tour Suisses Précis " Je sais vous m'avez bien aidé, est'il possible d'avoir une photo de ce modèle la longeur et le diamètre de ce porte outil? Merci de votre aide précieuse. Cordialement |
|
 | |
Bernard Passionné de référence
Nombre de messages : 3416 Age : 92 Localisation : 74200 La Hiaute ..... Date d'inscription : 29/03/2007
 | Sujet: Question aux utilisateurs de potence à rubis Mer 24 Aoû 2011 - 15:20 | |

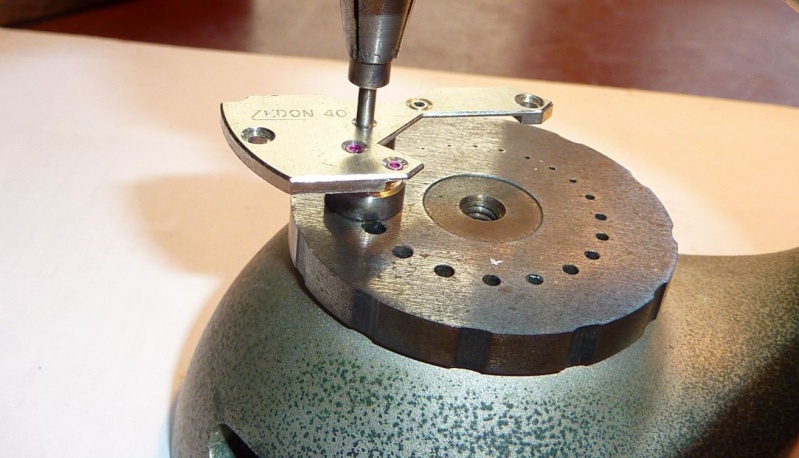

| Salut, Voici encore qq modestes images qui pourront , je l'espère te faciliter la compréhension. A) Pour info : Utilisation "EN" potence à river B) Alésoir et sa broche. (Que l'on tourne "à la main") C) Mécanisme à chasser les rubis , avec vis micromètrique. D) Opération "chassage" E) Vue d'ensemble de l'outil. Cordiales salutations bernard A)  B)  C)  D)  E)  |
|
 | |
carlgustav Puits de connaissances
Nombre de messages : 4899 Date d'inscription : 27/10/2009
 | Sujet: Re: Question aux utilisateurs de potence à rubis Mer 24 Aoû 2011 - 15:25 | |
| Pas fréquent, la potence à river, et celle à chasser, réunies en un seul coffret . Gain de place, et économie.
|
|
 | |
sabeldom Membre super actif

Nombre de messages : 361 Age : 72 Localisation : Sud Est Alpes cote d'Azur Date d'inscription : 22/11/2010
 | Sujet: Re: Question aux utilisateurs de potence à rubis Dim 28 Aoû 2011 - 12:57 | |
| Bonjour Bernard, Un peu de retard pour te remercier, je rentre d'une petite tournée en Ccar. Tés photos son superbes, celà est mieux qu'un grand texte, il va falloir que je m'attaque au tournage et à la réalisation de ceporte outils, est'il possible d'avoir quelques mesures? Merci, merci. Bien cordialement Dom |
|
 | |
Saturne Pilier du forum

Nombre de messages : 1649 Age : 35 Localisation : Dans les Cévennes Date d'inscription : 01/02/2008
 | Sujet: Re: Question aux utilisateurs de potence à rubis Dim 28 Aoû 2011 - 14:17 | |
| - Bernard a écrit:
-
. Sympa ta potence Bernard. Je connaissais la potence Manhora uniquement en composition réduite pour chasser et aléser, j'ignorais qu'il existait un "grand assortiment" pour pouvoir aussi s'en servir de potence à river. La seule potence polyvalente pour river et chasser que je connaissais était la Star. La Manhora que j'utilise occasionnellement:  |
|
 | |
sabeldom Membre super actif

Nombre de messages : 361 Age : 72 Localisation : Sud Est Alpes cote d'Azur Date d'inscription : 22/11/2010
 | Sujet: Re: Question aux utilisateurs de potence à rubis Lun 29 Aoû 2011 - 0:01 | |
| Bonsoir Bernard Avec le porte outil, quand on fait un allésage je suppose qu'il faut que l'allésoir traverserse la pièce,ou alors comment mesure t'on la profondeur de l'outil? Merci, Cordialement Dom |
|
 | |
Bernard Passionné de référence
Nombre de messages : 3416 Age : 92 Localisation : 74200 La Hiaute ..... Date d'inscription : 29/03/2007
 | Sujet: Question aux utilisateurs de potence à rubis Lun 29 Aoû 2011 - 9:09 | |
| - sabeldom a écrit:
- Bonsoir Bernard
Avec le porte outil, quand on fait un allésage je suppose qu'il faut que l'allésoir traverserse la pièce,ou alors comment mesure t'on la profondeur de l'outil? Merci, Cordialement Dom Bonjour, Tu as "tout-bon" !! Comme un équarrissoir , un alésoir est conique sur , au moins , les 3/4 de sa longueur . Son plus grand diamètre comporte une partie cylindrique suffisamment haute pour convenir à toutes les épaisseurs de platines (ou de ponts) En utilisant l'alésoir , il faut "aller jusqu'au bout" pour avoir un trou rigoureusement cylindrique. Il existe un alésoir spécifique à chaque diamètre de rubis , Ainsi , par exemple , pur un rubis de 2 m/m de diamètre , l'alésoir correspondant mesure , à sa partie cylindrique 1mm et 99 centièmes ... le "centième manquant" servant au bon maintien du rubis ! Si mon laïus a été suffisamment compréhensible , j'en serai satisfait ! Cordiales salutations , bernard Cette méthode des rubis "à chasser" ( très rapide) a considérablement simplifié la vie des horlogers , tant sur le plan fabrication que sur le plan réparation ! En effet l'ancienne méthode des rubis à sertir était infiniment plus ...délicate , aléatoire et longue , tant au point de vue fabrication qu'au point de vue réparation. Dans le premier cas , un tour à creuser (appelé aussi "burin-fixe) était indispensable pour un beau boulot de creusure et de sertissage! Dans le second cas , le remplacement d'un rubis "à sertir" cassé nécessitait de "relever la sertissure" , puis , en fin d'opération "rabattre la sertissure"...pas toujours évident .... A+ |
|
 | |
sabeldom Membre super actif

Nombre de messages : 361 Age : 72 Localisation : Sud Est Alpes cote d'Azur Date d'inscription : 22/11/2010
 | Sujet: Re: Question aux utilisateurs de potence à rubis Mar 30 Aoû 2011 - 12:49 | |
| Bonjour Bernard, Merci des infos, je vais réaliser le porte- allésoirs, donc si j'ai bien compris, je dépose l'autre mécanisme en totalité, je tourne une tige au bon diamètre du canal de la potence sans jeu pouvant tourner librement à la main, avec un trou pour loger l'allésoir un trou latéral pour sortir l'outils et à l'autre extrémité une molette pour tourner avec les doigts. Que faut'il mettre comme enclume? Merci des réponses. Cordialement |
|
 | |
chris60 Membre super actif

Nombre de messages : 354 Localisation : Oise Date d'inscription : 20/02/2010
 | Sujet: Re: Question aux utilisateurs de potence à rubis Mar 30 Aoû 2011 - 14:37 | |
| Bonjour. La version Française du document.     Amicalement. |
|
 | |
sabeldom Membre super actif

Nombre de messages : 361 Age : 72 Localisation : Sud Est Alpes cote d'Azur Date d'inscription : 22/11/2010
 | Sujet: Re: Question aux utilisateurs de potence à rubis Mar 30 Aoû 2011 - 17:20 | |
| Bonjour Chris. Magnifique ensemble,Merci pour toutes les infos ainsi que des photos j' ai tout ce qu'il faut, je vais mettre le gros tour en action.Est' il possible d'avoir la longueur? Merci également à tous Amicalement PS nous sommes voisins Qu' elle commune ? si c'est possible.
|
|
 | |
sabeldom Membre super actif

Nombre de messages : 361 Age : 72 Localisation : Sud Est Alpes cote d'Azur Date d'inscription : 22/11/2010
 | Sujet: Re: Question aux utilisateurs de potence à rubis Mar 30 Aoû 2011 - 18:07 | |
| Re_ Faut'il enlever la petite vis sur le coté qui pousse le ressort et le petit boisseau dans la rainure qui doit géner pour tourner? quand le support alésoir est dans la potence je suppose qu'il faut laisser le mécanisme de réglage de précision en place, il faut je suppose enlever uniquement le porte outils de chassage et engager l'autre au même endroit? Merci des précision Amicalement |
|
 | |
sabeldom Membre super actif

Nombre de messages : 361 Age : 72 Localisation : Sud Est Alpes cote d'Azur Date d'inscription : 22/11/2010
 | Sujet: Re: Question aux utilisateurs de potence à rubis Mar 30 Aoû 2011 - 20:21 | |
| Bonsoir Est'il possible d'avoir une photo du porte outils allésoir dans la potence? Excusez-moi vous avez fait déjà beacoup. Merci Amicalement |
|
 | |
chris60 Membre super actif

Nombre de messages : 354 Localisation : Oise Date d'inscription : 20/02/2010
 | Sujet: Re: Question aux utilisateurs de potence à rubis Mer 31 Aoû 2011 - 17:25 | |
| Bonjour.  Cordialement PS: Tu as un MP Sabeldom |
|
 | |
sabeldom Membre super actif

Nombre de messages : 361 Age : 72 Localisation : Sud Est Alpes cote d'Azur Date d'inscription : 22/11/2010
 | Sujet: Re: Question aux utilisateurs de potence à rubis Ven 2 Sep 2011 - 22:17 | |
| Bonsoir. Le porte outils est terminé, grasse à vous au Forum Merci, Bernard, Chris, à tous Cordialement |
|
 | |
