 Eberhard extra-fort mécanisme -démontage-

Aller en bas
+4
Xaipe
Bernard
Milou
totof_man
8 participants
Aller à la page : 1, 2  Suivant
AuteurMessage
totof_man
Membre Actif
totof_man


Nombre de messages : 111
Date d'inscription : 13/01/2010

Eberhard extra-fort mécanisme -démontage- Empty
MessageSujet: Eberhard extra-fort mécanisme -démontage-   Eberhard extra-fort mécanisme -démontage- EmptyVen 29 Mai - 23:17

Bonsoir,
Je dois sortir le mécanisme de mon eberhard extra-fort, ceci pour accéder au pignon coulant et aussi pouvoir accéder a la piece qui bloque la vis de déblocage de la couronne, pièce qui s'est désolidarisée de cette vis.

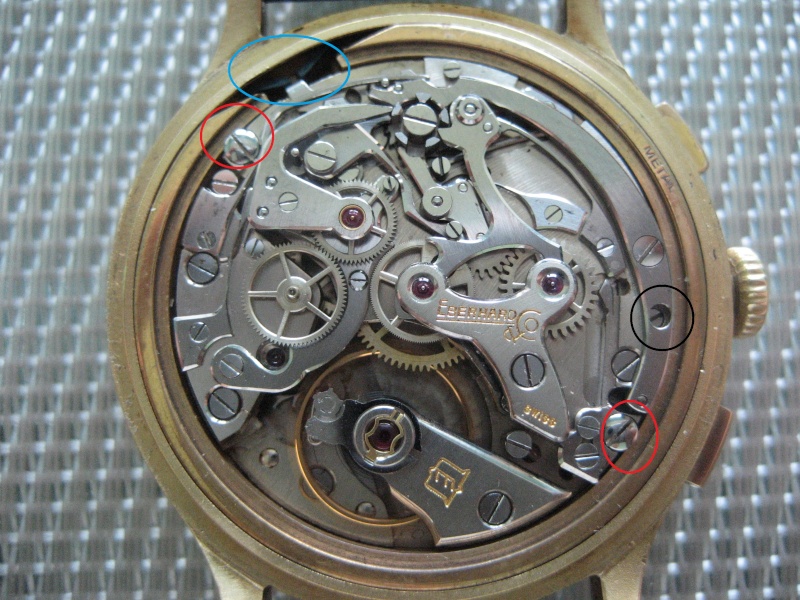

Eberhard extra-fort mécanisme -démontage- Img_6311

ce qui me pose le plus de soucis c'est lié au poussoir de 4h qui est coulissant (et non a pression). comment désarmer ce poussoir ? en effet comme ma photo le montre, l'encadré en bleu contient un mécanisme (coulisant, commandé par le poussoir de 4h), qui rend la dépose du mécanisme compliqué.. C'est un systeme pas tres courant pour lequel meme mon bijoutier d'expérience ne connaissait pas la chose. je lui recherche donc un conseil sur FAM


Merci pour vos conseils
Revenir en haut Aller en bas
Milou
Puits de connaissances
Milou


Nombre de messages : 4867
Age : 69
Localisation : 68
Date d'inscription : 30/01/2011

Eberhard extra-fort mécanisme -démontage- Empty
MessageSujet: Re: Eberhard extra-fort mécanisme -démontage-   Eberhard extra-fort mécanisme -démontage- EmptySam 30 Mai - 8:04

As-tu déjà dévissé les 2 vis encerclées de rouge et essayé d'enlever le cercle d'emboitage?

Peux-tu essayer de sortir la couronne pour mettre en position de réglage de l'heure et garder une certaine tension en continuant de tirer dessus (attention raisonnablement) pendant que tu dévisses la vis de fixation de la tige de remontoir.

Revenir en haut Aller en bas
Bernard
Passionné de référence



Nombre de messages : 3416
Age : 91
Localisation : 74200 La Hiaute .....
Date d'inscription : 29/03/2007

Eberhard extra-fort mécanisme -démontage- Empty
MessageSujet: Eberhard extra-fort mécanisme -démontage-   Eberhard extra-fort mécanisme -démontage- EmptySam 30 Mai - 8:39

Bonjour,
"Sécher" est permis à tout le monde ... clown
Pourrait' on avoir une photo de ton boitier "coté cadran" s.v.p.
Ton boitier est' il en or comme le laisse supposer le "cercle d'emboitage" sur lequel il est gravé : "métal" ???
Au plaisir de te lire !
bm
Revenir en haut Aller en bas
totof_man
Membre Actif
totof_man


Nombre de messages : 111
Date d'inscription : 13/01/2010

Eberhard extra-fort mécanisme -démontage- Empty
MessageSujet: Re: Eberhard extra-fort mécanisme -démontage-   Eberhard extra-fort mécanisme -démontage- EmptySam 30 Mai - 14:53

Hello
A Milou;
Oui les 2 vis cerclées en rouge on été déposées (apres la prise de la photo donc clown )
A propos de la couronne, elle a aussi déja été déposée et c'est la l'objet de devoir deposer le mécanisme, 1- le pignon coulant a ripé, 2- la vis de fixation de la couronne est 'débrayée'... A ce propos, est-il déja judicieux de la nécessité de déposer le mécanisme pour devoir accéder au pignon et a la piece qui rembraye la vis de la couronne (?) je pense que oui, mais je pose quand meme la question...

A Milou et Bernard;
qu'entendez vous par "enlever le cerclage d'emboitage" ? est-ce le cerclage entre bord de boite interne et le mécanisme lui-meme (métal blanc) ?
oui la boite est en or 18K. est-ce de la que démarre la facon de déposer le mécanisme peut-etre ? mais comment 'l'attraper' ?

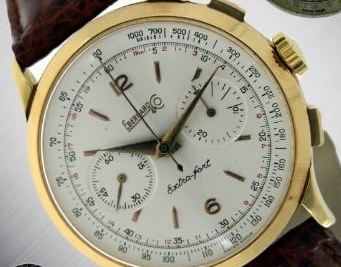

Eberhard extra-fort mécanisme -démontage- Eber10


merci bien Smile

A+
Revenir en haut Aller en bas
Bernard
Passionné de référence



Nombre de messages : 3416
Age : 91
Localisation : 74200 La Hiaute .....
Date d'inscription : 29/03/2007

Eberhard extra-fort mécanisme -démontage- Empty
MessageSujet: Eberhard extra-fort mécanisme -démontage-   Eberhard extra-fort mécanisme -démontage- EmptySam 30 Mai - 15:18

Bonjour,
Sauf erreur , (d'autres avis seraient utiles ! merci !) , à l'examen de ta boite , et vu le DIAMETRE de ton cadran ,
Ton boitier est en trois parties : le fond , le boitier proprement dit , et , une "lunette" portant le verre ....
si c'est le cas , il convient d'enlever la lunette , enlever la tige-couronne , enlever les deux vis de fixation (rouge) ...
et ton mouvement se sort "coté-cadran" ... mais je puis me tromper ... clown
Ta photo ne permettant pas de voir la présence d'une lunette , mais , l'usinage près des cornes le laisse supposer !
Bonne journée
bernard
Revenir en haut Aller en bas
totof_man
Membre Actif
totof_man


Nombre de messages : 111
Date d'inscription : 13/01/2010

Eberhard extra-fort mécanisme -démontage- Empty
MessageSujet: Re: Eberhard extra-fort mécanisme -démontage-   Eberhard extra-fort mécanisme -démontage- EmptySam 30 Mai - 20:09

Bernard a écrit:
Bonjour,
Sauf erreur , (d'autres avis seraient utiles ! merci !) , à l'examen de ta boite , et vu le DIAMETRE de ton cadran ,
Ton boitier est en trois parties : le fond , le boitier proprement dit , et , une "lunette" portant le verre ....
si c'est le cas , il convient d'enlever la lunette , enlever la tige-couronne , enlever les deux vis de fixation (rouge) ...
et ton mouvement se sort "coté-cadran" ... mais je puis me tromper ... clown
Ta photo ne permettant pas de voir la présence d'une lunette , mais , l'usinage près des cornes le laisse supposer !
Bonne journée
bernard

Oui en 3 parties, la lunette se dépose (je l'ai fait récemment). je n'aurais pas pensé a sortir ce mécanisme par "l'avant"!
et concernant "ce cerclage de boite", il sortira avec le mécanisme ou il restera dans la boite au moment ou le mécanisme sortira ?
(j'ai idée qu'il restera dans la boite mais je préfere demander)

Merci
Revenir en haut Aller en bas
Bernard
Passionné de référence



Nombre de messages : 3416
Age : 91
Localisation : 74200 La Hiaute .....
Date d'inscription : 29/03/2007

Eberhard extra-fort mécanisme -démontage- Empty
MessageSujet: Eberhard extra-fort mécanisme -démontage-   Eberhard extra-fort mécanisme -démontage- EmptyDim 31 Mai - 8:16

Salut,
"Bin-voilà" .... on a avancé un peu !
Pour info , ton boitier en or est très léger (maxi 10 gr) , le cercle d' emboîtage métal , que l'on peut retirer éventuellement par l'arrière ,
reste cependant solidaire de la carrure du boitier ....
Son rôle essentiel : rigidifier l'ensemble .
Il restera donc à demeure !
Pour sortir ton mouvement :
1°) Déposer la lunette,
2°) Déposer tige et couronne,
3°) Déposer les deux vis du cercle d'emboîtage ... (marquées rouge)
Ton mouvement devrait se sortir aisément par l' AVANT ....
Maintenant , pour ton intervention sur le système de mise à l'heure :
Une suggestion:
Tu n'es très probablement pas obligé de tout "déboiter"
Ton mouvement est de qualité comme les différents anglages le prouvent ....
Mais il est relativement ancien ...Son cadran est maintenu , avec une ancienne méthode , par deux pieds dont la fixation se fait par 2 vis "spéciales" (souvent à collerette)
et visibles et reconnaissables sur ta photo ....
Donc :
Lunette enlevée seule , les deux vis déverrouillant les pieds de cadran "ouvertes", ton cadran seul
pourrait ètre dépose' ....(Il est fortement conseillé d'avoir , au préalable , déposé les aiguilles  ......  clown  clown  )
Ton mécanisme apparait alors ...
Tu déposes ton "frein de tirette" , appelé aussi "pont-ressort" ....
tu as aisi l'accès à la bascule , à la tirette et aux pignons dont le "coulant"
Tu remets le tout "en place" , même la tige couronne , on remonte le tout , le tour est joué ...
Espèrant t'avoir rendu service ,
Bonne intervention !!
Bien cordialement,
bernard
Nota : lorsque tu déposes une tige couronne , il est conseillé de la retirer étant en position "mise à l'heure" , ceci évitant
quelques déboires en la remettant , comme , par exemple , la bascule sortant de la gorge de ton pignon-coulant ... affraid
Revenir en haut Aller en bas
Xaipe
Modérateur
Xaipe


Nombre de messages : 7593
Date d'inscription : 17/05/2005

Eberhard extra-fort mécanisme -démontage- Empty
MessageSujet: Re: Eberhard extra-fort mécanisme -démontage-   Eberhard extra-fort mécanisme -démontage- EmptyDim 31 Mai - 10:21

Bernard est une perle Chinois

En tout cas ce mouvement est un poème, très jolis anglages et incastar. La vie est belle ! Fier 2

_________________
Avez-vous coché toutes les cases ?
Revenir en haut Aller en bas
totof_man
Membre Actif
totof_man


Nombre de messages : 111
Date d'inscription : 13/01/2010

Eberhard extra-fort mécanisme -démontage- Empty
MessageSujet: Re: Eberhard extra-fort mécanisme -démontage-   Eberhard extra-fort mécanisme -démontage- EmptyDim 31 Mai - 22:11

Un bernard en perle d'OR Smile
Merci.
Je vais appliquer et te dirai
cordialement
Christophe
Revenir en haut Aller en bas
WATCH67
Membre Hyper actif



Nombre de messages : 746
Date d'inscription : 03/01/2009

Eberhard extra-fort mécanisme -démontage- Empty
MessageSujet: Re: Eberhard extra-fort mécanisme -démontage-   Eberhard extra-fort mécanisme -démontage- EmptyDim 31 Mai - 23:50

Bernard est une perle car, contrairement à l'huitre, il n'est pas muet et nous transmet son expérience
par clavier interposé. C'est vraiment inestimable!
Revenir en haut Aller en bas
Wolfy
Passionné de référence
Wolfy


Nombre de messages : 3979
Age : 58
Localisation : COLMAR
Date d'inscription : 13/09/2014

Eberhard extra-fort mécanisme -démontage- Empty
MessageSujet: Re: Eberhard extra-fort mécanisme -démontage-   Eberhard extra-fort mécanisme -démontage- EmptyLun 1 Juin - 6:58

WATCH67 a écrit:
Bernard est une perle car, contrairement à l'huitre, il n'est pas muet et nous transmet son expérience
par clavier interposé. C'est vraiment inestimable!
Ecoutez toujours les "anciens ",mêmes si vous savez ... car eux savent "pourquoi" (^_^)
Revenir en haut Aller en bas
totof_man
Membre Actif
totof_man


Nombre de messages : 111
Date d'inscription : 13/01/2010

Eberhard extra-fort mécanisme -démontage- Empty
MessageSujet: Re: Eberhard extra-fort mécanisme -démontage-   Eberhard extra-fort mécanisme -démontage- EmptyLun 1 Juin - 14:43

Wolfy a écrit:

Ecoutez toujours les "anciens ",mêmes si vous savez ... car eux savent "pourquoi"  (^_^)
Dis comme ça, ça fait plaisir d'etre dans la famille des anciens Wink
Revenir en haut Aller en bas
Milou
Puits de connaissances
Milou


Nombre de messages : 4867
Age : 69
Localisation : 68
Date d'inscription : 30/01/2011

Eberhard extra-fort mécanisme -démontage- Empty
MessageSujet: Re: Eberhard extra-fort mécanisme -démontage-   Eberhard extra-fort mécanisme -démontage- EmptyLun 1 Juin - 15:03

totof_man a écrit:

Dis comme ça, ça fait plaisir d'etre dans la famille des anciens Wink


On est ancien à partir de quel age? Wink


Revenir en haut Aller en bas
isosta
Membre référent
isosta


Nombre de messages : 8903
Age : 62
Localisation : Bourgogne
Date d'inscription : 14/03/2009

Eberhard extra-fort mécanisme -démontage- Empty
MessageSujet: Re: Eberhard extra-fort mécanisme -démontage-   Eberhard extra-fort mécanisme -démontage- EmptyLun 1 Juin - 17:59

Cherche pas Milou : "Tu es ancien" Twisted Evil


Isosta
Revenir en haut Aller en bas
Milou
Puits de connaissances
Milou


Nombre de messages : 4867
Age : 69
Localisation : 68
Date d'inscription : 30/01/2011

Eberhard extra-fort mécanisme -démontage- Empty
MessageSujet: Re: Eberhard extra-fort mécanisme -démontage-   Eberhard extra-fort mécanisme -démontage- EmptyLun 1 Juin - 18:47

isosta a écrit:
Cherche pas Milou : "Tu es ancien"   Twisted Evil


Isosta


Tu es dur Isosta! Tu aurais pu me ménager un peu Pleure 2

Revenir en haut Aller en bas
willbur
Passionné de référence
willbur


Nombre de messages : 3158
Age : 46
Localisation : IDF
Date d'inscription : 11/07/2013

Eberhard extra-fort mécanisme -démontage- Empty
MessageSujet: Re: Eberhard extra-fort mécanisme -démontage-   Eberhard extra-fort mécanisme -démontage- EmptyLun 1 Juin - 21:07

isosta a écrit:
Cherche pas Milou : "Tu es ancien"   Twisted Evil

Isosta

Non Non ici on dit Vintage Fier 2
Revenir en haut Aller en bas
En ligne
Wolfy
Passionné de référence
Wolfy


Nombre de messages : 3979
Age : 58
Localisation : COLMAR
Date d'inscription : 13/09/2014

Eberhard extra-fort mécanisme -démontage- Empty
MessageSujet: Re: Eberhard extra-fort mécanisme -démontage-   Eberhard extra-fort mécanisme -démontage- EmptyLun 1 Juin - 23:00

Milou a écrit:



On est ancien à partir de quel age? Wink



Xd , le terme ancien ne designe pas l'age d'un individu , mais le temps passé sur son " métier, passion et autre " même si par la force des choses l'un ne va pas sans l'autre Mr. Green
donc son expérience et sa maitrise ^^
Revenir en haut Aller en bas
Milou
Puits de connaissances
Milou


Nombre de messages : 4867
Age : 69
Localisation : 68
Date d'inscription : 30/01/2011

Eberhard extra-fort mécanisme -démontage- Empty
MessageSujet: Re: Eberhard extra-fort mécanisme -démontage-   Eberhard extra-fort mécanisme -démontage- EmptyMar 2 Juin - 7:07

willbur a écrit:


Non Non ici on dit Vintage Fier 2


Non mais dites-moi Monsieur Willbur vous retournez le couteau dans la plaie Wink
Revenir en haut Aller en bas
Milou
Puits de connaissances
Milou


Nombre de messages : 4867
Age : 69
Localisation : 68
Date d'inscription : 30/01/2011

Eberhard extra-fort mécanisme -démontage- Empty
MessageSujet: Re: Eberhard extra-fort mécanisme -démontage-   Eberhard extra-fort mécanisme -démontage- EmptyMar 2 Juin - 7:09

Wolfy a écrit:


Xd , le terme ancien ne designe pas l'age d'un individu , mais le temps passé sur son " métier, passion et autre " même si par la force des choses l'un ne va pas sans l'autre Mr. Green
donc son expérience et sa maitrise ^^


ça c'est un peu plus diplomatique Wink

Revenir en haut Aller en bas
totof_man
Membre Actif
totof_man


Nombre de messages : 111
Date d'inscription : 13/01/2010

Eberhard extra-fort mécanisme -démontage- Empty
MessageSujet: Re: Eberhard extra-fort mécanisme -démontage-   Eberhard extra-fort mécanisme -démontage- EmptyMar 2 Juin - 17:08

A 52 ans suis-je dans les 'vintages', 'anciens', 'trop jeunes' Mr. Green ?
Revenir en haut Aller en bas
totof_man
Membre Actif
totof_man


Nombre de messages : 111
Date d'inscription : 13/01/2010

Eberhard extra-fort mécanisme -démontage- Empty
MessageSujet: Re: Eberhard extra-fort mécanisme -démontage-   Eberhard extra-fort mécanisme -démontage- EmptyMar 2 Juin - 23:39

Bernard,
Question subsidiaire.. pas de précautions spéciales pour les poussoirs ? surtout le poussoir de '4h' coulissant ...
merci
cordialement
Revenir en haut Aller en bas
Milou
Puits de connaissances
Milou


Nombre de messages : 4867
Age : 69
Localisation : 68
Date d'inscription : 30/01/2011

Eberhard extra-fort mécanisme -démontage- Empty
MessageSujet: Re: Eberhard extra-fort mécanisme -démontage-   Eberhard extra-fort mécanisme -démontage- EmptyMer 3 Juin - 7:01

totof_man a écrit:
A  52 ans suis-je dans les 'vintages', 'anciens', 'trop jeunes' Mr. Green  ?



Quand tu auras fini la remise en état de ta montre tu auras droit à l'appellation "jeune ancien" Wink


Revenir en haut Aller en bas
Bernard
Passionné de référence



Nombre de messages : 3416
Age : 91
Localisation : 74200 La Hiaute .....
Date d'inscription : 29/03/2007

Eberhard extra-fort mécanisme -démontage- Empty
MessageSujet: Eberhard extra-fort mécanisme -démontage-   Eberhard extra-fort mécanisme -démontage- EmptyMer 3 Juin - 7:41

totof_man a écrit:
Bernard,
Question subsidiaire.. pas de précautions spéciales pour les poussoirs ? surtout le poussoir de '4h' coulissant ...
merci
cordialement

Excellente question !
Les poussoirs se sortent , après déboitage , sans difficulté ,par l'intérieur .
MAIS , n'ayant jamais eu ce mouvement entre les mains , il n'est pas exclu
qu'avant le déboitage , il faille déposer préalablement la bascule de commande de la "roue à colonnes"
Ici , je "câle" .... clown
@ +
Revenir en haut Aller en bas
Bernard
Passionné de référence



Nombre de messages : 3416
Age : 91
Localisation : 74200 La Hiaute .....
Date d'inscription : 29/03/2007

Eberhard extra-fort mécanisme -démontage- Empty
MessageSujet: Eberhard extra-fort mécanisme -démontage-   Eberhard extra-fort mécanisme -démontage- EmptyMer 3 Juin - 7:52

Réflexion faite et après observation , cela ne devrait pas ètre pas nécessaire !
bm
Revenir en haut Aller en bas
totof_man
Membre Actif
totof_man


Nombre de messages : 111
Date d'inscription : 13/01/2010

Eberhard extra-fort mécanisme -démontage- Empty
MessageSujet: Re: Eberhard extra-fort mécanisme -démontage-   Eberhard extra-fort mécanisme -démontage- EmptyMer 3 Juin - 23:18

Bernard a écrit:
Réflexion faite et après observation , cela ne devrait pas ètre pas nécessaire !
bm

Pas nécessaire de déposer la bascule... ? ou d'enlever le cerclage de boite ? (tu précisais plus haut que le déboitage n'était vraisemblablement pas utile pour sortir le mouvement et donc dans ce cas, on ne toucherait pas aux poussoirs si je suis Mr. Green )
merci
Revenir en haut Aller en bas

Eberhard extra-fort mécanisme -démontage-
Revenir en haut
Page 1 sur 2Aller à la page : 1, 2  Suivant
 Sujets similaires
-
» Eberhard extra-fort 18k -demontage lunette-
» Extra Fort
» Eberhard extra-fort
» Modèle EBERHARD pre-extra-fort
» Eberhard Extra Fort Rattrapante Chronograph

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
FORUMAMONTRES :: Forum général de discussions horlogères :: Forum de discussions sur les montres vintages et sujets techniques-
Sauter vers:
