ZEN
Rang: Administrateur
ZEN


Nombre de messages : 57505
Date d'inscription : 05/05/2005

LIP : Le R27, la fiche technique Empty
MessageSujet: LIP : Le R27, la fiche technique   LIP : Le R27, la fiche technique EmptySam 16 Juin 2007 - 10:31

LIP : Le R27, la fiche technique LIPR27pices

_________________
Contraria contrariis curantur. (Les contraires se guérissent par les contraires).
Revenir en haut Aller en bas
https://sites.google.com/site/hourconquest/
machinchouettetrucbidule
Pilier du forum
machinchouettetrucbidule


Nombre de messages : 1725
Age : 53
Localisation : groland
Date d'inscription : 17/04/2007

LIP : Le R27, la fiche technique Empty
MessageSujet: lip r27   LIP : Le R27, la fiche technique EmptyJeu 3 Déc 2009 - 9:07

bonjour à tous Mr. Green

qqun a des infos sur les lip R27??

quelles sont les piles adaptables? quelqu'un a t il une doc de démontage?

merci d'avance Chinois
Revenir en haut Aller en bas
Bertrand
Puits de connaissances
Bertrand


Nombre de messages : 4170
Date d'inscription : 06/05/2005

LIP : Le R27, la fiche technique Empty
MessageSujet: Re: LIP : Le R27, la fiche technique   LIP : Le R27, la fiche technique EmptyJeu 3 Déc 2009 - 10:06

à ma connaissance, il n'existe pas de pile actuellement qui convienne.
les contacts + et - se font du même côté (côté mouvement) et il faudrait que les 2 bornes de la pile soient au même niveau.
Sur la mienne j'ai utilisé une pile 301 et j'ai rajouté un fil de cuivre enroulé en cercle qui sert de cale à la borne + de la pile et permet le contact.
Normalement la montre fonctionne avec une seule pile.
l'accès au mouvement :
il faut enlever la clé de mise à l'heure
enlever la lunette avec le verre
dévisser 4 vis de mémoire visibles dans le compartiment des piles
et le mouvement s'enlève
attention au verre (quasi introuvable) et attention au mécanisme d'une façon générale, on ne trouve plus de pièces.
bon courage mais AMHA, si elle marche, je ne toucherai à rien d'autre ...
Revenir en haut Aller en bas
machinchouettetrucbidule
Pilier du forum
machinchouettetrucbidule


Nombre de messages : 1725
Age : 53
Localisation : groland
Date d'inscription : 17/04/2007

LIP : Le R27, la fiche technique Empty
MessageSujet: Re: LIP : Le R27, la fiche technique   LIP : Le R27, la fiche technique EmptyJeu 3 Déc 2009 - 10:19

merci Bertrand, d'après ce que je vois celle-ci a subit une adaptation (une languette centrale pour le moins isolée du plus sur le pourtour et une 301 semble adaptée), je vais vouare mais le mouv' semble cuit, etn j'imagine introuvable...
Revenir en haut Aller en bas
machinchouettetrucbidule
Pilier du forum
machinchouettetrucbidule


Nombre de messages : 1725
Age : 53
Localisation : groland
Date d'inscription : 17/04/2007

LIP : Le R27, la fiche technique Empty
MessageSujet: Re: LIP : Le R27, la fiche technique   LIP : Le R27, la fiche technique EmptyJeu 3 Déc 2009 - 11:11

aaargh What the fuck ?!?

échappement hs, même avec le balancier en mouvement, rien ne bouge,
dommage, très beau boitier en or, chouette cadran... Rolling Eyes
Revenir en haut Aller en bas
cheminal67
Puits de connaissances
cheminal67


Nombre de messages : 4859
Age : 65
Localisation : tout au bord du RHIN
Date d'inscription : 27/06/2007

LIP : Le R27, la fiche technique Empty
MessageSujet: Re: LIP : Le R27, la fiche technique   LIP : Le R27, la fiche technique EmptyJeu 3 Déc 2009 - 16:32

Mets y une mécanique. Mr. Green
Revenir en haut Aller en bas
Bertrand
Puits de connaissances
Bertrand


Nombre de messages : 4170
Date d'inscription : 06/05/2005

LIP : Le R27, la fiche technique Empty
MessageSujet: Re: LIP : Le R27, la fiche technique   LIP : Le R27, la fiche technique EmptyJeu 3 Déc 2009 - 19:01

chez Jacques, il y a encore un tiroir marqué R27
par contre je ne sais pas ce qu'il reste dedans ...
sur ces calibres, la panne provient 9 fois sur 10 des fils de contact.
s'il s'agit d'une panne plus rare, les pièces sont peut-être encore dispo
Revenir en haut Aller en bas
machinchouettetrucbidule
Pilier du forum
machinchouettetrucbidule


Nombre de messages : 1725
Age : 53
Localisation : groland
Date d'inscription : 17/04/2007

LIP : Le R27, la fiche technique Empty
MessageSujet: Re: LIP : Le R27, la fiche technique   LIP : Le R27, la fiche technique EmptyJeu 3 Déc 2009 - 19:22

Bertrand a écrit:
chez Jacques, il y a encore un tiroir marqué R27
par contre je ne sais pas ce qu'il reste dedans ...
sur ces calibres, la panne provient 9 fois sur 10 des fils de contact.
s'il s'agit d'une panne plus rare, les pièces sont peut-être encore dispo

tu dois parler des ets Jacques à PARIS??
Alain me dit qu'il n'a plus rien, mais je continue mes recherches, j'ai le budget Chinois
les contacts ont l'air ok, mais ya eu du bricolo dans l'air, ya plein de coups de tournevis dedans et l''échappement ne répond plus, je l'autopsie demain Mr. Green
Revenir en haut Aller en bas
isosta
Membre référent
isosta


Nombre de messages : 8993
Age : 63
Localisation : Isère
Date d'inscription : 14/03/2009

LIP : Le R27, la fiche technique Empty
MessageSujet: Re: LIP : Le R27, la fiche technique   LIP : Le R27, la fiche technique EmptyJeu 3 Déc 2009 - 20:12

on va monter un club des possesseurs de R 27 qui cherchent des pièces
moi c'est d'un verre dont j'ai besoin (explosé en deux parties) par contre je ne sais pas si mon mouvement est en état. Quand c'est mécanique ça va mais vu que je suis capable de couper
aux ciseaux un fil branché en pensant que si je fais vite il ne se passera rien affraid , je ne touche pas à tout ce qui est éléctrique .

Une petite photo de la mienne avec son présentoir. Il y a eu un post il y a quelques mois sur le sujet tu devrais le retrouver facilement.

LIP : Le R27, la fiche technique 2upeba0

LIP : Le R27, la fiche technique 2gxpkq0

Bon courage,
Isosta
Revenir en haut Aller en bas
jeddai
Nouveau



Nombre de messages : 35
Age : 87
Localisation : Coulounieix Chamiers
Date d'inscription : 21/02/2016

LIP : Le R27, la fiche technique Empty
MessageSujet: Re: LIP : Le R27, la fiche technique   LIP : Le R27, la fiche technique EmptyLun 16 Sep 2019 - 17:22

Bonjour
Quelqu'un pourrait il me dire ou est installée la ou les cellules 27.228 sur le mouvement R27 (est ce la diode qui figure sur le schéma du système  d'entretien electro ?)
En dehors de la fiche technique est il possible de trouver un manuel de réparation pour ce calibre et un dessin éclaté du mouvement
Ce serait super sympa meme si il faut acheter les livres donnant ces informations
Merci a tous ceux qui pourraient m'aider
Revenir en haut Aller en bas
lemarensin
Animateur Chevronné
lemarensin


Nombre de messages : 1399
Age : 83
Localisation : sud-ouest = Landes
Date d'inscription : 26/11/2012

LIP : Le R27, la fiche technique Empty
MessageSujet: Re: LIP : Le R27, la fiche technique   LIP : Le R27, la fiche technique EmptyMar 17 Sep 2019 - 10:24

Salut . Quelques infos en plus!!!

>>  http://watchesz.free.fr/mfa/R27.htm
Revenir en haut Aller en bas
http://campingcaraumaroc.blog4ever.com/blog/photo-369775.html
jeddai
Nouveau



Nombre de messages : 35
Age : 87
Localisation : Coulounieix Chamiers
Date d'inscription : 21/02/2016

LIP : Le R27, la fiche technique Empty
MessageSujet: Re: LIP : Le R27, la fiche technique   LIP : Le R27, la fiche technique EmptyMar 17 Sep 2019 - 11:54

Bonjour
Oui Merci je connais ce site mais helas il n'y a pas les informations que je recherche (dessin éclaté et manuel de reparation'demontage +++
Tres cordialement a vous
René
Departement 24
Revenir en haut Aller en bas
fly back
Membre référent
fly back


Nombre de messages : 5621
Age : 60
Localisation : ouest
Date d'inscription : 05/09/2006

LIP : Le R27, la fiche technique Empty
MessageSujet: Re: LIP : Le R27, la fiche technique   LIP : Le R27, la fiche technique EmptyMar 17 Sep 2019 - 17:46

jeddai a écrit:
Bonjour
Quelqu'un pourrait il me dire ou est installée la ou les cellules 27.228 sur le mouvement R27 (est ce la diode qui figure sur le schéma du système  d'entretien electro ?)
En dehors de la fiche technique est il possible de trouver un manuel de réparation pour ce calibre et un dessin éclaté du mouvement
Ce serait super sympa meme si il faut acheter les livres donnant ces informations
Merci a tous ceux qui pourraient m'aider

cellule ?? diode ?
Revenir en haut Aller en bas
jeddai
Nouveau



Nombre de messages : 35
Age : 87
Localisation : Coulounieix Chamiers
Date d'inscription : 21/02/2016

LIP : Le R27, la fiche technique Empty
MessageSujet: Re: LIP : Le R27, la fiche technique   LIP : Le R27, la fiche technique EmptyMer 18 Sep 2019 - 17:13

Bonjour
j'ai 2 cellules repertoriées plus a ""Cellules 27.228"" et je ne sais pas ce que c'est ni ou elles sont positionnées sur le calibre
merci de vos reponses cordialement
René
Revenir en haut Aller en bas
fly back
Membre référent
fly back


Nombre de messages : 5621
Age : 60
Localisation : ouest
Date d'inscription : 05/09/2006

LIP : Le R27, la fiche technique Empty
MessageSujet: Re: LIP : Le R27, la fiche technique   LIP : Le R27, la fiche technique EmptyJeu 19 Sep 2019 - 9:00

LIP : Le R27, la fiche technique P1030511
LIP : Le R27, la fiche technique P1030510
Revenir en haut Aller en bas
jeddai
Nouveau



Nombre de messages : 35
Age : 87
Localisation : Coulounieix Chamiers
Date d'inscription : 21/02/2016

LIP : Le R27, la fiche technique Empty
MessageSujet: Re: LIP : Le R27, la fiche technique   LIP : Le R27, la fiche technique EmptyJeu 19 Sep 2019 - 9:45

Bonjour

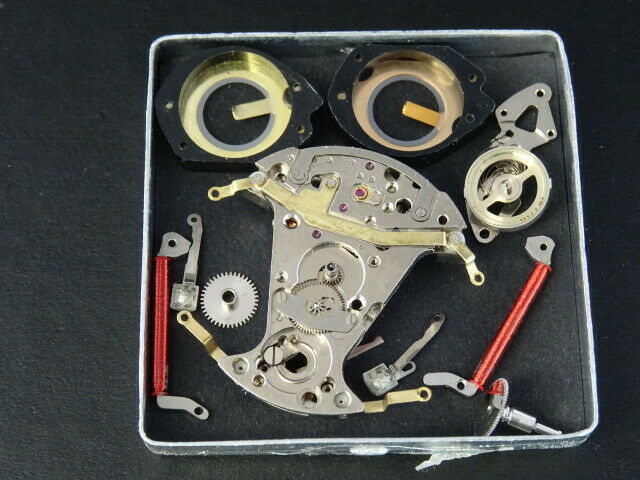

Merci Fly back de ces images mais j'ai acheté un mouvement complet qui a été livré avec ces 2 cellules et je ne sais pas si c'est en plus ou si ça doit etre inséré dans le mouvement
je vais essayer de joindre une photo mais je ne suis pas sur de réussir !!
LIP : Le R27, la fiche technique 1r27s-10
Revenir en haut Aller en bas
jeddai
Nouveau



Nombre de messages : 35
Age : 87
Localisation : Coulounieix Chamiers
Date d'inscription : 21/02/2016

LIP : Le R27, la fiche technique Empty
MessageSujet: Re: LIP : Le R27, la fiche technique   LIP : Le R27, la fiche technique EmptyJeu 19 Sep 2019 - 9:47

Re
les cellules en question sont a coté des Stators qui sont en double et a gauche  entre le stator et la petite Roulette de mise a l'heure
Cordialement
Bonne journée
Revenir en haut Aller en bas
fly back
Membre référent
fly back


Nombre de messages : 5621
Age : 60
Localisation : ouest
Date d'inscription : 05/09/2006

LIP : Le R27, la fiche technique Empty
MessageSujet: Re: LIP : Le R27, la fiche technique   LIP : Le R27, la fiche technique EmptyJeu 19 Sep 2019 - 10:23

la diode est située sous le pont comme en photo
Revenir en haut Aller en bas
fly back
Membre référent
fly back


Nombre de messages : 5621
Age : 60
Localisation : ouest
Date d'inscription : 05/09/2006

LIP : Le R27, la fiche technique Empty
MessageSujet: Re: LIP : Le R27, la fiche technique   LIP : Le R27, la fiche technique EmptyJeu 19 Sep 2019 - 10:24

les contacts sont bons ?? je les vois pas??
Revenir en haut Aller en bas
jeddai
Nouveau



Nombre de messages : 35
Age : 87
Localisation : Coulounieix Chamiers
Date d'inscription : 21/02/2016

LIP : Le R27, la fiche technique Empty
MessageSujet: Re: LIP : Le R27, la fiche technique   LIP : Le R27, la fiche technique EmptyJeu 19 Sep 2019 - 12:05

Je ne suis pas horloger et je ne comprends pas  ou se situe la diode et les contacts ?
1 ou 2 petites fleches seraient les bienvenues
Cordialement
René
Revenir en haut Aller en bas
fly back
Membre référent
fly back


Nombre de messages : 5621
Age : 60
Localisation : ouest
Date d'inscription : 05/09/2006

LIP : Le R27, la fiche technique Empty
MessageSujet: Re: LIP : Le R27, la fiche technique   LIP : Le R27, la fiche technique EmptyJeu 19 Sep 2019 - 14:12

jeddai a écrit:
Je ne suis pas horloger et je ne comprends pas  ou se situe la diode et les contacts ?
1 ou 2 petites fleches seraient les bienvenues
Cordialement
René

Désolé de vous dire que mouvement ne marchera jamais . Être horloger et avoir de la pratique électro mécanique est indispensable: vous n'avez pas de fils contacts, ni de micro ampremetre pour le réglage !!
Revenir en haut Aller en bas
jeddai
Nouveau



Nombre de messages : 35
Age : 87
Localisation : Coulounieix Chamiers
Date d'inscription : 21/02/2016

LIP : Le R27, la fiche technique Empty
MessageSujet: Re: LIP : Le R27, la fiche technique   LIP : Le R27, la fiche technique EmptyJeu 19 Sep 2019 - 16:20

Vous etes en train de me demoraliser !!!!
Je possede une R27 acier Jupiter qui fonctionne..
j'ai eu l'occasion d'acheter sur le Net ce mouvement R27 Introuvable pour un eventuel Depannage car  il n'y a plus de Pieces
Bien entendu ce serait un Horloger qui se chargerait le jour venu de remboiter ce mouvement a la place de l'autre mais je voulais l'avis de specialiste pour savoir si il etait complet
Les fils contacts se trouvent Ou est ce que ce sont les fameuses cellules 27.228 ?
Si vous connaissez bien ce modele ce serait sympa de m'en dire plus
Tres cordialement a vous
Je suis dans le sud ouest "la Dordogne"
Revenir en haut Aller en bas
fly back
Membre référent
fly back


Nombre de messages : 5621
Age : 60
Localisation : ouest
Date d'inscription : 05/09/2006

LIP : Le R27, la fiche technique Empty
MessageSujet: Re: LIP : Le R27, la fiche technique   LIP : Le R27, la fiche technique EmptyJeu 19 Sep 2019 - 20:48

jeddai a écrit:
Vous etes en train de me demoraliser !!!!
Je possede une R27 acier Jupiter qui fonctionne..
j'ai eu l'occasion d'acheter sur le Net ce mouvement R27 Introuvable pour un eventuel Depannage car  il n'y a plus de Pieces
Bien entendu ce serait un Horloger qui se chargerait le jour venu de remboiter ce mouvement a la place de l'autre mais je voulais l'avis de specialiste pour savoir si il etait complet
Les fils contacts se trouvent Ou est ce que ce sont les fameuses cellules 27.228 ?
Si vous connaissez bien ce modele ce serait sympa de m'en dire plus
Tres cordialement a vous
Je suis dans le sud ouest "la Dordogne"
Qui a dit qu'il n'y avait plus de piece?? Quelle pièce?

Verre. Couronne. Contact:
C'est assurément vrai.

Votre platine est morte.
Revenir en haut Aller en bas
jeddai
Nouveau



Nombre de messages : 35
Age : 87
Localisation : Coulounieix Chamiers
Date d'inscription : 21/02/2016

LIP : Le R27, la fiche technique Empty
MessageSujet: Re: LIP : Le R27, la fiche technique   LIP : Le R27, la fiche technique EmptyVen 20 Sep 2019 - 8:54

Bonjour
cet ensemble de pieces vient de chez JL Fresard
Je suis étonné que vous puissiez dire que cela est mort alors que c'est NEUF meme si cela a 60 ans !!!!!
Dites moi ce qui vous semble Anormal et je vais me rapprocher de JL Fresard car je tiens a avoir un calibre operationnel le moment venu
Merci de me donner des arguments
René
Revenir en haut Aller en bas
fly back
Membre référent
fly back


Nombre de messages : 5621
Age : 60
Localisation : ouest
Date d'inscription : 05/09/2006

LIP : Le R27, la fiche technique Empty
MessageSujet: Re: LIP : Le R27, la fiche technique   LIP : Le R27, la fiche technique EmptyVen 20 Sep 2019 - 9:02

zoomer votre fil contact
Revenir en haut Aller en bas

LIP : Le R27, la fiche technique
Revenir en haut
Page 1 sur 3Aller à la page : 1, 2, 3  Suivant
 Sujets similaires
-
» Fiche technique du Vajoux VZ 23
» Fiches techniques mouvements
» fiche technique valjoux 222
» [TOPIC UNIQUE : recherches de fournitures, pièces]
» Fiche technique Eta 2622 / LIP RAC 859 .

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
FORUMAMONTRES :: Forum général de discussions horlogères :: Forum de discussions sur les montres vintages et sujets techniques-
Sauter vers:
