Dentiste à éviter.

Bonsoir,

On m'a fait cadeau d'une antique horloge comtoise à roue de rencontre.
Comme beaucoup de vieilles mamies, n'ayant plus toutes ses dents elle avait dû consulter jadis un dentiste.
Mais celui-ci n'a pas fait du beau travail, c'est le moins qu'on puisse dire.
Je vais essayer de changer cette roue qui tourne mal rond et dont le fonctionnement est capricieux.

Salut dnanlor,
Voila un lien d'un post que j'ai réalisé à ce sujet :
https://forumamontres.forumactif.com/t173814-ma-premiere-dent?highlight=premi%E8re+vis
Autre dimension mais même principe
BD

Là je retaille la roue direct, je mettrais moins de temps, évidement il faut le matériel.

Difficile à croire , mais les images sont là ..
C'est un forgeron qui a " exécuté " le travail ?
Peut-être plus facile à trouver une pièce semblable .

brunod a écrit:

Voila un lien d'un post que j'ai réalisé à ce sujet :

Oui j'ai déjà effectué plusieurs fois ce genre de réparation sur des roues plus petites. Mai là j'hésite car les contraintes sont importantes (le poids de sonnerie fait 4 kg) et la serge n'est pas très large. Je crois que cette pièce est assez facile à trouver, sinon je taillerai une roue neuve avec une fraise couteau à une dent.

Sur le web il y a un gars qui vend plein de pièces pour comtoise, il faut juste bien prendre les mesures et espérer que celles qu'il donne sur sont site sont fiables. A la bourse horlogère d'Algolsheim il y avait un stand avec une multitude de pièces pour comtoises mais malheureusement je n'avais pas anticipé ça et je n'avais pas les mesures des pièces manquantes de mes 2 mouvements en attentes de greffes sur moi. Probablement que dans d'autres bourses horlogères il est également possible de trouver ce genre de matériels.

ça me plairait évidemment beaucoup de pouvoir tailler une roue, mais je ne suis pas encore équipé.

milou

Bonsoir,

Ca y est, le problème est réglé de la meilleure façon. Un forumeur qui se reconnaîtra, m'a fourni une roue neuve que je n'ai eu qu'à souder sur l'axe.

dnanlor a écrit:

Bonsoir,

Ca y est, le problème est réglé de la meilleure façon. Un forumeur qui se reconnaîtra, m'a fourni une roue neuve que je n'ai eu qu'à souder sur l'axe.

As-tu fait une "simple" soudure à l'étain?

Oui. J'ai utilisé la même technique que celle d'origine. Ne pas oublier que la roue est chassée. L'étain est un plus.

Un travail de pro!
C'est reparti pour quelques dizaines d'années
Un problème, ces comtoise, lorsque nous en réparons une, on ne la revoie jamais,
je pense que sur la première réparation," l'horloger " n'a peut être jamais revu sa comtoise, mais son client non plus!
JCF

Bonsoir,

brunod a écrit:

Salut dnanlor,
Voila un lien d'un post que j'ai réalisé à ce sujet :
https://forumamontres.forumactif.com/t173814-ma-premiere-dent?highlight=premi%E8re+vis
Autre dimension mais même principe Wink
BD

Le travail de brunod est remarquable et a dû demander beaucoup de minutie et d'adresse. Bravo !

On peut aussi procéder en utilisant une fraise couteau qui une fois faite permet de tailler plusieurs dents absolument identiques.
J'ai retrouvé des images que j'avais faites il y a quelques années à l'occasion de la réparation d'une roue de sonnerie d'une pendule de cheminée avec échappement Broco. Plusieurs dents avaient été arrachées lors de la rupture du ressort.
J'avais rapporté un bout de laiton taillé en queue d'aigle, c'est à dire évasé à sa base pour résister à l'arrachement, que j'avais soudé à l'étain.
Pour reformer les dents j'avais taillé une fraise couteau à une dent dans un vieux foret.

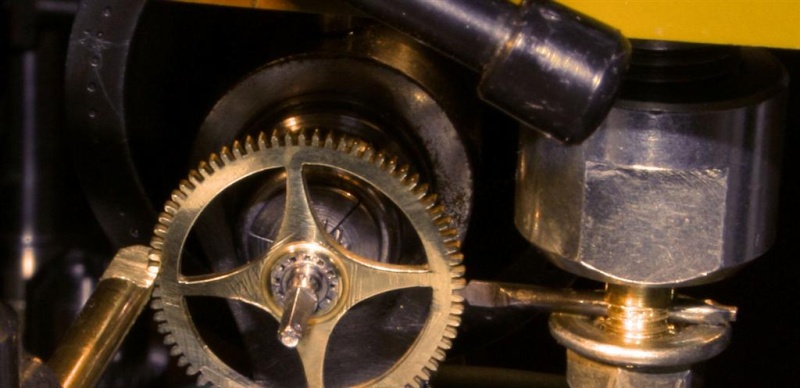

Restait le problème du plateau diviseur et j'ai eu l'idée de me servir des dents saines de la roue pour le remplacer. J'ai fixé une tige sur le chariot du tour dont l'extrémité biseautée pouvait s'introduire entre 2 dents et immobiliser la roue. Puis j'ai réglé le tout de façon à ce que le couteau occupe exactement sa place entre 2 dents. Ensuite il a suffi de reculer le chariot en agissant sur la commande correspondante puis de tourner à la main la fraiseuse d' 1/4 de tour pour libérer complètement la roue et l'amener dans la position voulue pour tailler les dents. L'avancée du taillage étant commandée manuellement avec la manette correspondante de la table croisée. Bien sûr il a fallu refaire ces manoeuvres pour chaque nouvelle dent et tailler très lentement mais je ne suis pas pressé. Depuis cette réparation la pendule sonne joyeusement sans problème.

Magnifique !
Merci Dnanlor

Bravo dnalor, c'est un montage génial!

Fournier a écrit:

Un travail de pro!
C'est reparti pour quelques dizaines d'années
Un problème, ces comtoise, lorsque nous en réparons une, on ne la revoie jamais,
je pense que sur la première réparation," l'horloger " n'a peut être jamais revu sa comtoise, mais son client non plus!
JCF

C'est un problème pour toutes les pièces d'horlogerie, leur grande majorité n'est jamais entretenue après l'acquisition.

Une voisine pour qui j'ai révisé 2 horloges me disait que ni l'une ni l'autre n'avait jamais vue un horloger (c'est une dame de plus de 70 ans et elle avait eu ces horloges de sa grand-mère).
Il suffit d'ouvrir une horloge, un réveil, une montre de poche ou bracelet d'ailleurs et on se rend compte combien certaines de ces pièces ont été négligées.
Beaucoup d'horloges qui s’arrêtent sont souvent laissées sur place à l'arrêt pendant des années.

milou

dnanlor a écrit:

bienvenue au royaume des fous furieux !
