Besoin d'aide pour réparer vieux réveil à ressort de mon arrière grand père

Bonjour
Si quelqu'un pouvait m'aider..
J'ai réussi à dégripper le mécanisme général
Mais le ressort du réveil est tout détendu, et quand je tente de le remonter, j'arrive comme sur une butée
Image pour vous montrer le type de réveil



Comme vous voyez le ressort de gauche est tout détendu
Et quand je tente de le remonter avec la clef, ca bute sur quelque chose, comme si il y avait une sécurité pour ne pas remonter à fond et que j'avais "dépassé" cette sécurité

Une autre photo




Je ne voudrais pas tout démonter, juste passer cette "butée" et arriver a réarmer ce ressort
Quelqu'un aurait une idée ?
Si besoin je fais d'autres photos aucun souci
Merci d'avance pour ce sauvetage qui me tient beaucoup à coeur

Maxime

pour armer le ressort il faut tourner la clé dans le sens anti horaire . Si cela force beaucoup voir si le cliquet est assez libre et si rien ne le gene pour passer d'une dent a l'autre

Merci beaucoup pour la réponse !
Je me suis mas exprimé, le cliquet fonctionne bien, mais on dirait que j'arrive à fond de quelque chose, ce n'est pas lui qui bloque
Vous savez si il existe peut être une sécurité quelque part pour empêcher de remonter "trop fort" et casser le ressort ?

Cela se pourrait voir si il n'y a pas une croie de malte de l'autre coté de la platine (coté cadran) Une photo de la face avant serrait la bienvenue

C'est bizarre j'ai l'impression que le ressort n'est pas dans son tambour

Bonjour,
Voilà ce que c'est une "croix de Malte" sur un réveil

Bien joué chaefer  pour la croix de malte . Pour Théo 16  je ne pense pas qu'il y ait un tambour le ressort est libre comme sur un Jaz D

lemarensin a écrit:

Bien joué chaefer  pour la croix de malte . Pour Théo 16  je ne pense pas qu'il y ait un tambour le ressort est libre comme sur un Jaz D

Autant pour moi   merci

Génial merci 1000X
Mais ca me fait très peur de démonter les aiguilles me connaissant je n'arriverai jamais à les remettre et je vais regretter ..

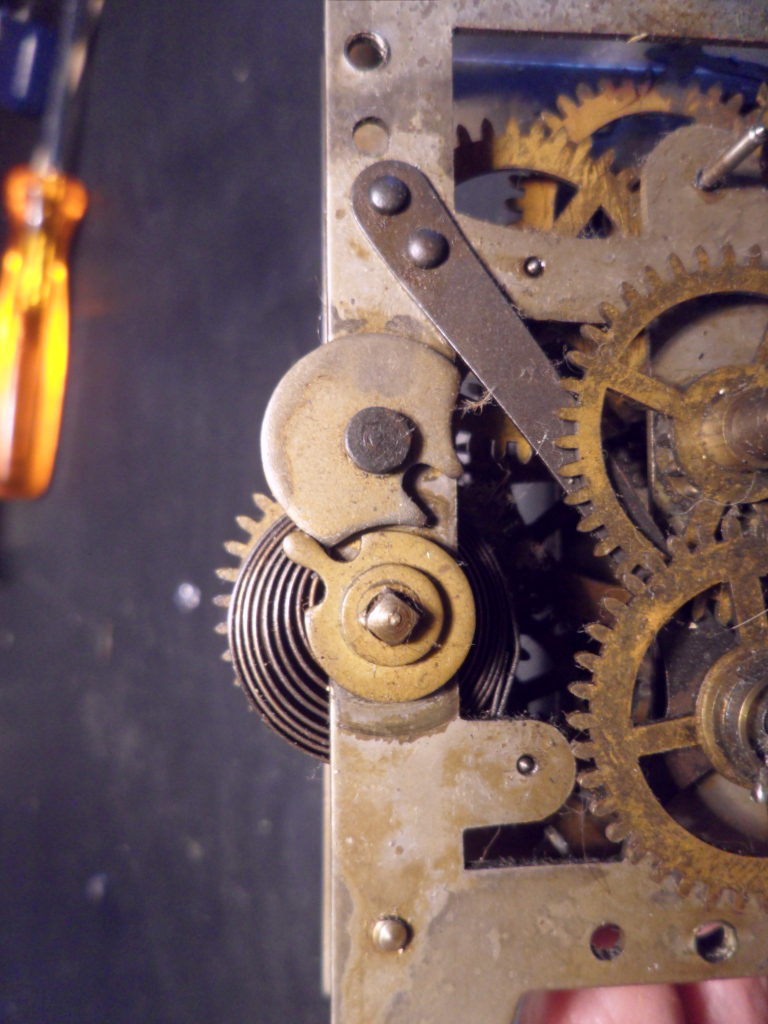

Voici derrière le ressort, juste derrière lui il y a un petit engrenage qui est sur un plus gros, qui ne semble servir qu'à.. bloquer ! mais cela ne raissemble pas à une croix de malte



J'hésite à le faire sauter juste lui
Mais j'ai peur de faire une bêtise :-(

max7470 a écrit:

Génial merci 1000X
Mais ca me fait très peur de démonter les aiguilles me connaissant je n'arriverai jamais à les remettre et je vais regretter ..



Voici derrière le ressort, juste derrière lui il y a un petit engrenage qui est sur un plus gros, qui ne semble servir qu'à.. bloquer ! mais cela ne raissemble pas à une croix de malte



J'hésite à le faire sauter juste lui
Mais j'ai peur de faire une bêtise :-(

Sur un réveil ça ne doit pas être trop compliquer de chasser les aiguilles. Quant à la croix de malte, je pense que c'est ça (à confirmer  ), il faudrait un photo de face pour être sur

Ce réveil ne serait pas un Junghans made in Wurttemberg ?

Il fait écris made in Wurttemberg en dessous en tout cas
Vous connaissez ?
Il appartenait à mon arrière grand père, donc début années 1900

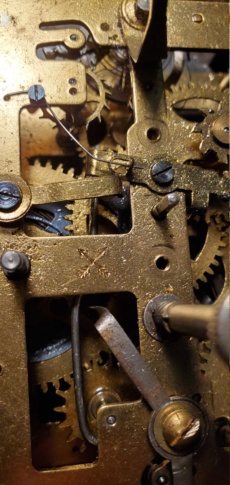

Il n'y aurais pas 2 flèches qui se croisent sur la platine arrière ?

Sur le mien c'est Made in Germany

Si tout a fait pour les fleches !
Ca veut dire quoi ?

Celui ci est beaucoup plus récent  j'ai vendu ce modèle

max7470 a écrit:

Si tout a fait pour les fleches !
Ca veut dire quoi ?

Que c'est un réveil de marque Junghans .
Le cadran est superbe
très beau réveil
Un autre Mais avec une étoile et un J


Je voudrais bien une photo  de face avant démontage
Si c'est possible,merci

Impossible pour le moment le ressort est tout sorti et je n'arrive pas à le remonter
Donc il ne rentre plus dans sa belle coquille couleur cuivre :-(
Je fais sauter la croix de malte ? je pense que j'y arriverai avec un tournevis plat, tant pis pour elle
Parce que si je démonte les aiguilles je n'arriverai pas à les remettre ou je vais les péter, tout à l'air serti

Choisi c'est renoncer non ? Adios la croix de malte et je préserve sa jolie face avant ou tout fonctionne encore

Parce que même là ou les chiffres sont imprimés, on dirait que le carton est fixé sur la structure métallique avec 2 mini points de soudure

Je zigouille la croix ?

max7470 a écrit:

Je zigouille la croix ?

Non, il doit y avoir d'autres solutions. Si tu prends ces habitudes dès le début tu n'ira pas très loin dans la "bricolhorlogerie" (copyright Isosta pour la terminologie)

Hypnos a écrit:

Non, il doit y avoir d'autres solutions. Si tu prends ces habitudes dès le début tu n'ira pas très loin dans la "bricolhorlogerie" (copyright Isosta pour la terminologie)

Comme dit Hypnos ,
en plus elle est certainement sertie.
Reste les tutos ou apprendre sur un réveil sans aucune valeur, comment démonter et remonter.
en prenant un max de photos.
ou taper sur recherche " qui s'intéresse au réveil mécanique "
une bonne source d'apprentissage déjà.

Merci à tous pour vos réponses !
En particulier Schaefer pour l'identification de la croix de malte
Gogol va m'aider pour la suite :-)
