Sauvetage d'une 18 lignes

Sauvetage d'une 18 lignes en or bidouillée par un "horloger du dimanche". Il avait mis un gros bouchon décentré sur la roue de centre. Résultat, elle touchait au pont, engrenage trop fort avec le pignon de moyenne. L'aiguille des minutes touchait au cadran à un endroit et au verre en face. Pour finir, comme elle avait une mauvaise marche, il a bidouillé l'échappement.


 Centrage de la platine sur le plateau "3 mords", à l'aide d'une tige de laiton qui amplifie visuellement le décentrage. Quelques coups de maillet après, le bout de la tige reste immobile lorsque l'on fait tourner doucement la platine.



 Reste plus qu'un monter le pont délicatement, diminuer l'épaisseur du bouchon existant qui est solidement rivé et usiner le logement d'un nouveau bouchon parfaitement centré.

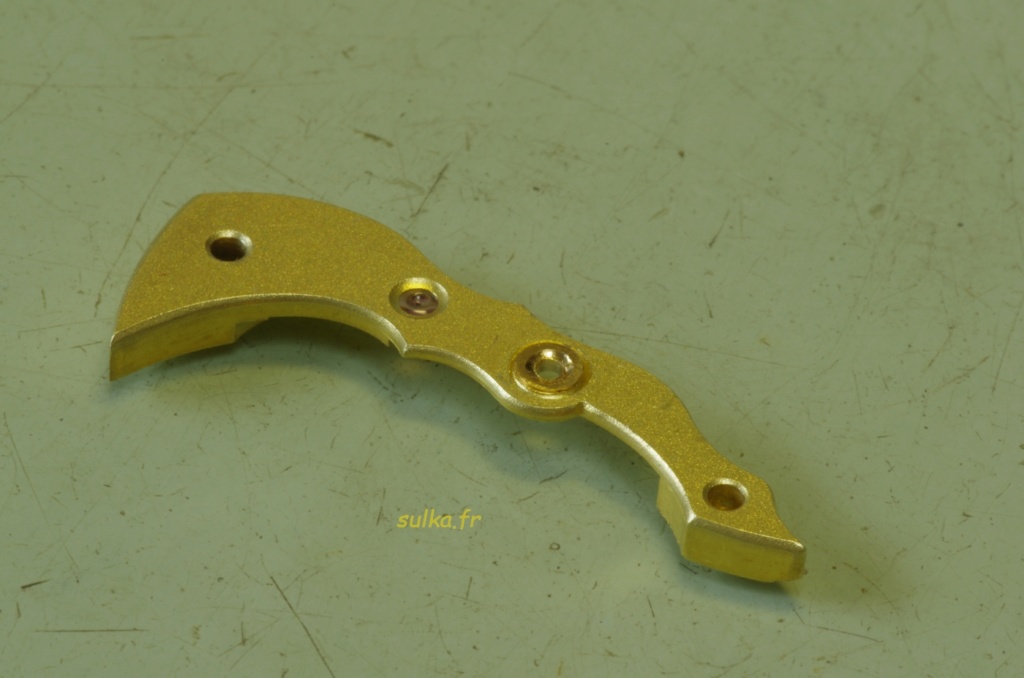

Le résultat :



@+
JC

Super, le centrage doit s’effectuer au centième !

Chouette boulot,
C'est toujours un plaisir d'utiliser le plateau 3 chiens

Même chose mais dans l'autre sens : centrage sur le pont pour reprendre le trou usé côté platine.

Bonjour Saturne, bienvenu au club !

Au début j'utilisais aussi une cheville de fusain. Toutefois, cela ne me convenait pas, le fusain se déplaçait de droite à gauche et tressautait. J'ai alors eu l'idée d'utiliser une tige de laiton que j'ai effilée et polie. Je lui ai soudé, vite fait au laser, une petite équerre en cuivre qui vient prendre appui sur le support de burin. Cela fonctionne magnifiquement bien. Je pense que le coefficient de frottement laiton laiton est bien meilleur que laiton buis. En prenant une tige d'acier, cela devrait être encore mieux. En tout cas, avec cette façon de faire, il y a aucune vibration et l'on perçoit mieux l'excentricité.
@+
JC

Bonjour Torzio,

Oui, j'avais repéré ton équerre sur la photo, bonne solution : rapide et efficace. Ma cheville a seulement un petit plat sur le dessous mais il est vrai que parfois elle se déplace un peu (ou tombe). J'envisageais d'améliorer le système à l'occasion, mais ça fonctionne déjà pas mal comme ça.

Concernant le "tressautement", ma cheville est munie d'un axe de balancier de montre de poche à l'extrémité ce qui me donne un contact acier/laiton (il m'arrive même de mettre une goutte d'huile). Par ailleurs, l'autre bout de ma cheville est lesté d'un peu de rodico ce qui lui donne une certaine de masse et réduit sa tendance à sautiller.





Pour le luxe, j'envisage un jour de me fabriquer la version décrite dans "L'horloger et son tour"

Bravo Saturne ! Géniale, l'idée de l'axe. J'en prends bonne note.

Il y a 36 façons de faire un travail, mais il y en a une qui est meilleure que les autres et qui permet de réaliser simplement un travail de grande qualité. Le bon artisan la connaît.

@+
JC

Saturne a écrit:

Pour le luxe, j'envisage un jour de me fabriquer la version décrite dans "L'horloger et son tour"

Cette équerre m'a l'air super ! "L'horloger et son tour" est un classique qui ne fait pas encore parti de ma collection...

Je viens de me fabriquer, avec l'idée de Saturne, un outil à centrer pour les prochaines fois.



La tige de laiton fait 130 mm de long et 1,8 mm de diamètre. J'ai fait un entonnoir et percé à 60/100 de mm. Un axe de montre de poche entre en coinçant. Au besoin, je peux mettre un axe plus petit que j'immobiliserai avec une micro goute de cyanolite, ou en fabricant une pièce interface qui va bien. J'ai soudé à l'étain une petite cornière en laiton à environ 10 mm, qui va se poser sur le porte burin et ne permettre que les mouvement de bas en haut et évitant que la tige tombe.
J'ai usiné l'autre extrémité en pointe, au cas ou j'aurais besoin de mesurer l'excentricité avec précision.

@+
JC

Torzio a écrit:

Je viens de me fabriquer, avec l'idée de Saturne, un outil à centrer pour les prochaines fois.

Vite fait bien fait! C'est toujours sympa d'améliorer son outillage.
Personnellement, je pourrais passer des journées à fabriquer, modifier ou simplement réviser des outils. Mais bon, il faut quand même travailler sur les montres de temps en temps

J'ajoute au passage que je n'ai rien inventé pour cette idée d'axe de balancier, cette astuce est mentionnée aussi dans "l'horloger et son tour". Les anciens avaient beaucoup d'autres astuces de ce type qui ne nous sont hélas pas toutes parvenues, mais bien sûr rien ne nous empêche de les réinventer ou d'en trouver d'autres, c'est aussi un des petits plaisirs du métier.

Effectivement le livre de Jendritzki, que je viens de parcourir, décrit en détail cette méthode. Je n'avais pas encore pris le temps de lire attentivement le texte, je m'était contenté des images !

Je passe aussi beaucoup trop de temps à faire des travaux "non alimentaires" !

@+
JC
