MORTIMA SuperDatomatic, une famille haute en couleurs !

Alors comment fait-on pour décaler la position relative du ressort spiral par rapport à la verge sur l'axe de balancier?
C'est très simple.



On va commencer par le vocabulaire. La grande pièce fichée sur le pique-huile est le pont de balancier. Appelé aussi coq sur les montres à gousset.
Le ressort spiral est bien visible. Il est fixé à une extrémité au pont par ce que l'on appelle le piton, qui ici est fixe.
A l'autre extrémité, sur la spire la plus petite, il est fixé à une rondelle en laiton, fendue, appelée virole.
Cette virole est sertie pas trop dur sur l'axe de balancier.
Et la roue à 2 rayons s’appelle la verge. Elle est sertie sur l'axe de balancier.
En dessous de cette verge, se trouve le double plateau qui intègre le rubis de balancier, appelé cheville de balancier.
Il faut qu'au repos du ressort spiral, la cheville soit au milieu de la fourche de l'ancre, pour qu'en mouvement, la compression du ressort dure aussi longtemps que sa détente. Et donc que le Tic dure aussi longtemps que le Tac.

Lorsque l'on a un porte-piton mobile, il suffit de décaler ce porte piton, pour que l'ensemble balancier se cale en face de l'ancre au repos. C'est la recherche du point mort. Ici, le porte piton est fixe. Il faut donc déplacer les éléments l'un par rapport à l'autre.

Donc, on tient la verge entre ses doigts boudinés, on passe une lame fine de tournevis entre les spires et on la coince dans la fente de la virole, pour la faire tourner par rapport à l'axe. Ainsi, cela décale le ressort spiral pour que le mouvement soit isochrone.

Cool, non?

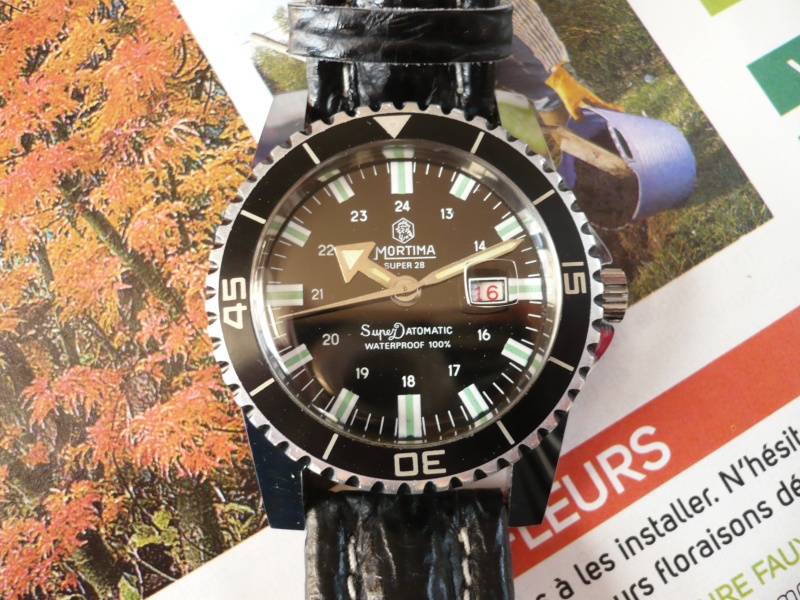

Puis changement de bracelet, polissage du verre.

stephane28 a écrit:

J'ai l'impression que celle-ci a vu son ressort spiral changé récemment, mais que celui qui a fait cela a séché quelques cours pour aller boire une Valstar. Il manque un pli au spiral. Et donc les spires se touchent, ce qui fait que la fréquence en est accélérée.

La mienne semble souffrir du même mal... quelle forme doit avoir le spiral une fois reformé?

Il manquait un pli au spiral, que l'on voit sur la courbure terminale, avant le point 1.

Je découvre une marque et un magnifique modèle (celui avec le cadran noir)

[/quote]

Bonsoir.

Merci à Stéphane28 pour ses explications techniques concernant le spiral ! Elles sont très claires et utiles pour les "bricoleurs" comme moi.
J'ai en revanche un doute sur le boitier et la lunette qui ne correspondent pas, selon moi, à celui et celle des Mortima SuperDatomatic. Mais peut-être est-ce la raison de l'emploi du terme "rhabillage" du message.

Amicalement,
Jerry.

Bonjour,

un petit duo Mortima :
Superdatomatic et sa petite cousine, Starmaster.









Cordialement.

Avec une Sphinx réparée récemment:

tic68 a écrit:

Bonjour,

un petit duo Mortima :
Superdatomatic et sa petite cousine, Starmaster.

Cette Starmaster est très sympa !
Merci pour les photos.
Jerry.

Bonjour à tous,

je remonte ce post pour vous poser une petite question. J'ai là une "Mortima" signée Kiplé toute pareille aux Mortima présentées ici avec son rustique Cattin C66 inside.
Elle est dans un état quasi niouoldstoc, mais n'a sans doute pas tourné depuis des décennies...donc son fonctionnement est loin d'être parfait, la lubrification devant être évidemment déficiente.
Ce qui m'intrigue, c'est qu'elle fonctionne dans toutes les positions ( à l'envers verre en bas, verticale que se soit posée côté couronne ou à l'opposé, ou posée sur les cornes inf ou à l'opposé, mais toujours verticale...) sauf posée à plat verre en haut position dans laquelle elle s'arrête après quelques secondes.
si quelqu'un a une explication, ça m'intéresserai...

Par ailleurs, je lis "antichoc" sur le cadran, mais n'en voit point sur le calibre...?

Salut,

deux solutions à brûle pourpoint...

de la saleté ou de l'huile figée dans le "rubis" du coq de balancier , ou un pivot usé du même coté

sortir le balancier permettra d'en savoir un peu plus .

autre possibilité : spiral en "parapluie" ou de traviole qui vient frotter sur les bras du balancier dans cette position

Isosta

Ben justement c'est où qu'il est? c'est là qu'est l'os.

isosta a écrit:

autre possibilité : spiral en "parapluie" ou de traviole qui vient frotter sur les bras du balancier dans cette position

Isosta

Salut,
chacun ses termes, moi je dis cul de poule

Amicalement GG

isosta a écrit:

Salut,

deux solutions à brûle pourpoint...

de la saleté ou de l'huile figée dans le "rubis" du coq de balancier , ou un pivot usé du même coté

sortir le balancier permettra d'en savoir un peu plus .

autre possibilité : spiral en "parapluie" ou de traviole qui vient frotter sur les bras du balancier dans cette position

Isosta

maître isosta n'a pas tardé à dégainer, merci, pour la première possibilité je situais confusément un problème de ce genre, pour le coup du spiral, j'y ai pas pensé, faut dire que observer à la loupe et avec un bon éclairage un spiral par en dessous, j'ai jamais fait...Je ferai une tentative néanmoins...
par contre un cul de poule par en dessous, j'ai déjà vu, ça...

isosta a écrit:

Salut,

deux solutions à brûle pourpoint...

de la saleté ou de l'huile figée dans le "rubis" du coq de balancier , ou un pivot usé du même coté

sortir le balancier permettra d'en savoir un peu plus .

autre possibilité : spiral en "parapluie" ou de traviole qui vient frotter sur les bras du balancier dans cette position

Isosta

le spiral me semble OK, et après avoir démonté et examiné le balancier, il apparait que le pivot côté coq est très usé ou même cassé, car je ne vois pas la même petite tige très fine que celle qui est du côté opposé (vers le cadran) ceci expliquerai que lorsque le poids du balancier appuie du côté coq (donc montre à l'endroit), les frottements sont trop importants et le balancier s'arrête, alors que la si la montre est à l'envers, le poids du balancier s'exerce sur le pivot côté cadran, qui semble en bon état, et là ça marche...Maintenant, faudrait que je démonte la Mortima que j'ai, avec le mm calibre qui fonctionne et que je compare les 2 pivots côté coq, afin de voir si le supposé usé ou cassé est vraiment dissemblabe à l'autre...

pas la peine de démonter l'autre (et de risquer de lui casser un pivot ) ton pivot est cassé .

il ne te reste plus qu'à en trouver une très moche et pas chère et à lui piquer l'ensemble coq balancier spiral.

attention deux versions pas forcément compatibles : le "rubisplastique" du coq est différent (avec et sans antichoc je crois)

Isosta

isosta a écrit:

pas la peine de démonter l'autre (et de risquer de lui casser un pivot ) ton pivot est cassé .

il ne te reste plus qu'à en trouver une très moche et pas chère et à lui piquer l'ensemble coq balancier spiral.

attention deux versions pas forcément compatibles : le "rubisplastique" du coq est différent (avec et sans antichoc je crois)

Isosta

oui, en fait je me suis dit qu'isosta me confirmerait ce pivot cassé avant que je n'aie besoin de démonter l'autre Mortima
je vais me mettre en quête d'une épave à cannibaliser...

Bonsoir,

Je souhaiterais nettoyer le cadran noir de ma plongeuse SeaMaster cousine de Mortima.

Piège à cons? Ou quelqu'un sur le forum l'a t-il fait? Que faire? ne pas faire?

Merci!

Arnaud

Moloko a écrit:

Bonsoir,

Je souhaiterais nettoyer le cadran noir de ma plongeuse SeaMaster cousine de Mortima.
Piège à cons? Ou quelqu'un sur le forum l'a t-il fait? Que faire? ne pas faire?
Merci!
Arnaud

Hello.
ça veut dire quoi, "nettoyer" ?
Une petite photo aiderait à répondre ;-)
J.

Bonjour,

Je vous présente la Superdatomatic éditée pour les Fermiers Réunis. Etonnant, non ?



Amitiés,

Unlimited a écrit:

Bonjour,

Je vous présente la Superdatomatic éditée pour les Fermiers Réunis. Etonnant, non ?

Amitiés,

Hello.
A côté, la Rolex Domino's Pizza fait pâle figure
Merci du partage.

Bonsoir,

Il est vrai que lorsque je l'ai vue, je n'ai pas hésité... Et pour une somme bien moindre qu'une Roro Domino...

Bonne soirée.

les gars, sortez vos Mortima, il y a de la thune à se faire !
http://cgi.ebay.fr/ws/eBayISAPI.dll?ViewItem&item=110912591300&ssPageName=ADME:B:WNA:FR:1123

Ça n'enchérit pas avec le dos de la main morte !

hommemega a écrit:

les gars, sortez vos Mortima, il y a de la thune à se faire !
http://cgi.ebay.fr/ws/eBayISAPI.dll?ViewItem&item=110912591300&ssPageName=ADME:B:WNA:FR:1123

Vintage French Military

C'est marqué où que c'est une montre militaire?
