AuteurMessage
Arno
Modérateur
Arno


Nombre de messages : 21225
Date d'inscription : 05/05/2005

Valjoux 222 FB Empty
MessageSujet: Valjoux 222 FB   Valjoux 222 FB EmptyVen 28 Oct 2011, 22:45

En images, les trois éléments principaux qui font la différence entre le Valjoux 22* et le R.222 :

Valjoux 222 FB 192047BalancierBreguet002

Le spiral Breguet, sauf ... sur les Breguet, désolé, c'est comme ça ...

Valjoux 222 FB 598996BieletteFlyBack

La biellette du système fly back, ou retour en vol, aussi nommé "fonction Taylor".

Valjoux 222 FB 605084Valjoux222N2

Sur les R.222, une clé en forme de losange en laiton ( on devine la moitié de ce losange ) qui va fermer la fourchette, afin de retenir, en cas de choc, la courbe terminale du spiral Breguet de sortir ... sauf sur les Breguet.
Sur qqs R.222, on peut aussi rencontrer le sautoir du mobile des minutes équipé d'un excentrique, qui va permettre un réglage précis du positionnement de l'aiguille du compteur des minutes, et aussi régler efficacement la pression sur le mobile.

Valjoux 222 FB 140555Valjoux222

R.222 équipé de l'excentrique sur le sautoir du mobile minutes.

* Il existe aussi des R.22 avec spiraux Breguet.

_________________
"Je ne sais pas comment sera la troisième guerre mondiale, mais ce dont je suis sûr, c´est que la quatrième guerre mondiale se résoudra à coups de bâtons et de silex" A. Einstein
Revenir en haut Aller en bas
ZEN
Rang: Administrateur
ZEN


Nombre de messages : 57505
Date d'inscription : 05/05/2005

Valjoux 222 FB Empty
MessageSujet: Re: Valjoux 222 FB   Valjoux 222 FB EmptyVen 28 Oct 2011, 23:00

Et comment on justifie que Breguet ait adopté un système différent ?

_________________
Contraria contrariis curantur. (Les contraires se guérissent par les contraires).
Revenir en haut Aller en bas
https://sites.google.com/site/hourconquest/
Arno
Modérateur
Arno


Nombre de messages : 21225
Date d'inscription : 05/05/2005

Valjoux 222 FB Empty
MessageSujet: Re: Valjoux 222 FB   Valjoux 222 FB EmptyVen 28 Oct 2011, 23:05

ZEN a écrit:
Et comment on justifie que Breguet ait adopté un système différent ?

Breguet n'a pas adopté un système diffèrent.
Les Breguet ne sont pas des type 20, tout simplement.
Par exemple, on peut voir sur les platines des Breguet que le troisième premier "2" du 222 est rajouté pour l'occasion.
J'ai oublié le principal, mais tt de même bien visible sur mes photos : tous les R.222 sont équipés d'anti chocs ... sauf Breguet.
L'anti choc, étant un des premiers critères lié au contrat des Armées, pour l'utilisation du terme "Type 20".

_________________
"Je ne sais pas comment sera la troisième guerre mondiale, mais ce dont je suis sûr, c´est que la quatrième guerre mondiale se résoudra à coups de bâtons et de silex" A. Einstein


Dernière édition par Arno le Ven 28 Oct 2011, 23:37, édité 1 fois (Raison : Rectif.)
Revenir en haut Aller en bas
ZEN
Rang: Administrateur
ZEN


Nombre de messages : 57505
Date d'inscription : 05/05/2005

Valjoux 222 FB Empty
MessageSujet: Re: Valjoux 222 FB   Valjoux 222 FB EmptyVen 28 Oct 2011, 23:28

Mais pourtant il existait une Breguet Type 20 ? Ca veut dire qu'elle était adaptée ?

_________________
Contraria contrariis curantur. (Les contraires se guérissent par les contraires).
Revenir en haut Aller en bas
https://sites.google.com/site/hourconquest/
Arno
Modérateur
Arno


Nombre de messages : 21225
Date d'inscription : 05/05/2005

Valjoux 222 FB Empty
MessageSujet: Re: Valjoux 222 FB   Valjoux 222 FB EmptyVen 28 Oct 2011, 23:30

ZEN a écrit:
Mais pourtant il existait une Breguet Type 20 ? Ca veut dire qu'elle était adaptée ?

Ca je l'ignore.
Je n'ai jamais vu l'inscription Type 20 sur un cadran de Breguet militaire.
Le "Type 20" est stipulé sur le fond, avec le N° de contrat, les FG et le N° de série .... et c'est lui qui fait TOUTE la différence !

Valjoux 222 FB 731810Photo029

Sans ce N° de série, effacé ici, ce chrono est un simple R.22 modifié en R.222.
Remarquez : pas d'antichoc, le premier "2" et pas de sécurité au spiral.

_________________
"Je ne sais pas comment sera la troisième guerre mondiale, mais ce dont je suis sûr, c´est que la quatrième guerre mondiale se résoudra à coups de bâtons et de silex" A. Einstein


Dernière édition par Arno le Ven 28 Oct 2011, 23:42, édité 1 fois
Revenir en haut Aller en bas
milwatch
Puits de connaissances
milwatch


Nombre de messages : 4834
Localisation : 34
Date d'inscription : 02/07/2005

Valjoux 222 FB Empty
MessageSujet: Re: Valjoux 222 FB   Valjoux 222 FB EmptyVen 28 Oct 2011, 23:38

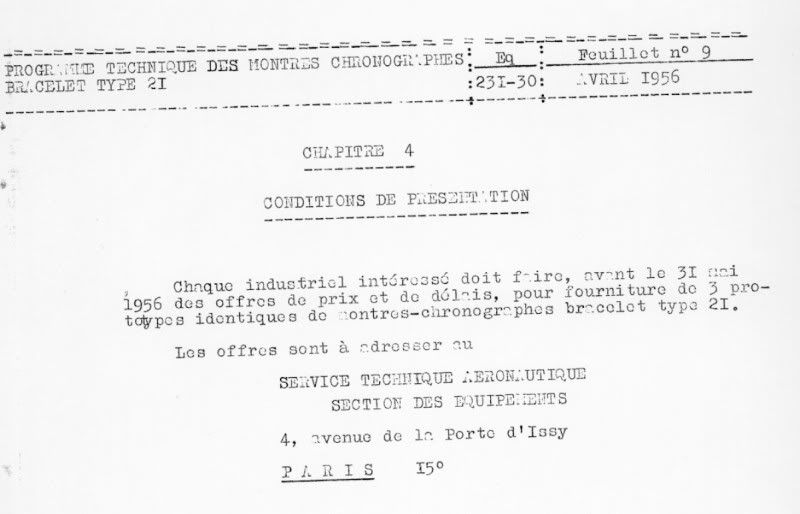

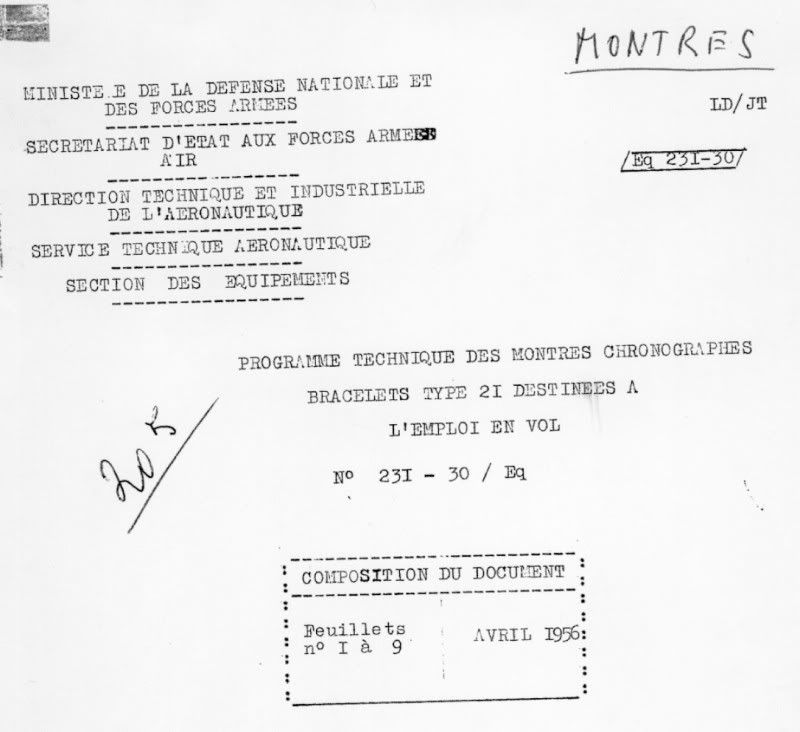

Le contrat à été publié en avril 56. Les premiers type20 étaient déja en service. Il y a peut-être eu un précédent appel d'offre dont nous n'avons pas connaissance pour les premiers, Auricoste, Vixa et Breguet ?

Citation :
Je n'ai jamais vu l'inscription Type 20 sur un cadran de Breguet militaire.

Ouais mais les fonds ont l'inscription.
Revenir en haut Aller en bas
http://militarywatch.over-blog.com/
Arno
Modérateur
Arno


Nombre de messages : 21225
Date d'inscription : 05/05/2005

Valjoux 222 FB Empty
MessageSujet: Re: Valjoux 222 FB   Valjoux 222 FB EmptySam 29 Oct 2011, 00:00

milwatch a écrit:
Le contrat à été publié en avril 56. Les premiers type20 étaient déja en service. Il y a peut-être eu un précédent appel d'offre dont nous n'avons pas connaissance pour les premiers, Auricoste, Vixa et Breguet ?


En quelle année sont apparus les premiers Chronofix(e) Type 20 ?

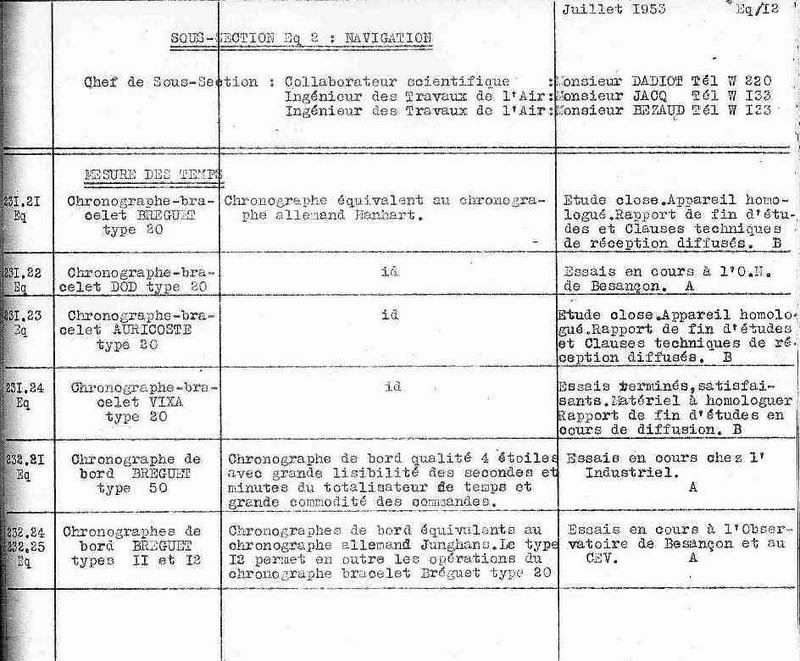

Bien avant ce "contrat Breguet", des chronographes avaient le label des armées en tant que type 20 : Airain-Chronofixe-Dodane.
Pour Breguet, c'est probablement ailleurs qu'il faut chercher .....

Valjoux 222 FB 320942Capturer
Extrait du site "Dodane".

_________________
"Je ne sais pas comment sera la troisième guerre mondiale, mais ce dont je suis sûr, c´est que la quatrième guerre mondiale se résoudra à coups de bâtons et de silex" A. Einstein


Dernière édition par Arno le Sam 29 Oct 2011, 00:15, édité 1 fois
Revenir en haut Aller en bas
milwatch
Puits de connaissances
milwatch


Nombre de messages : 4834
Localisation : 34
Date d'inscription : 02/07/2005

Valjoux 222 FB Empty
MessageSujet: Re: Valjoux 222 FB   Valjoux 222 FB EmptySam 29 Oct 2011, 00:08

Au pif je dirais vers 64 ?
Revenir en haut Aller en bas
http://militarywatch.over-blog.com/
Arno
Modérateur
Arno


Nombre de messages : 21225
Date d'inscription : 05/05/2005

Valjoux 222 FB Empty
MessageSujet: Re: Valjoux 222 FB   Valjoux 222 FB EmptySam 29 Oct 2011, 00:21

milwatch a écrit:
Au pif je dirais vers 64 ?

Bien avant, déjà en 51.

_________________
"Je ne sais pas comment sera la troisième guerre mondiale, mais ce dont je suis sûr, c´est que la quatrième guerre mondiale se résoudra à coups de bâtons et de silex" A. Einstein
Revenir en haut Aller en bas
milwatch
Puits de connaissances
milwatch


Nombre de messages : 4834
Localisation : 34
Date d'inscription : 02/07/2005

Valjoux 222 FB Empty
MessageSujet: Re: Valjoux 222 FB   Valjoux 222 FB EmptySam 29 Oct 2011, 10:44

si tôt ?? What the fuck ?!?
Je les voyais avec des Hanhart en 51, le chronofixe à un look plus moderne que les Vixa/Auricoste.
Revenir en haut Aller en bas
http://militarywatch.over-blog.com/
Arno
Modérateur
Arno


Nombre de messages : 21225
Date d'inscription : 05/05/2005

Valjoux 222 FB Empty
MessageSujet: Re: Valjoux 222 FB   Valjoux 222 FB EmptySam 29 Oct 2011, 10:52

milwatch a écrit:
si tôt ?? What the fuck ?!?
Je les voyais avec des Hanhart en 51, le chronofixe à un look plus moderne que les Vixa/Auricoste.

Les premiers Chronofixe furent encore livrés avec les vieilles aiguilles dites "ailes de mouches".

Toujours est il que, quand Breguet a sorti son ""type 20"", il y avait un bon moment que les Armées avaient éditées leur cahier des charges stipulant les critères d'obligation les liant aux chronographes de service.
Le plus simple, et à la fois le plus important, étant l'antichoc ( incabloc ) au balancier.

_________________
"Je ne sais pas comment sera la troisième guerre mondiale, mais ce dont je suis sûr, c´est que la quatrième guerre mondiale se résoudra à coups de bâtons et de silex" A. Einstein
Revenir en haut Aller en bas
fly back
Membre référent
fly back


Nombre de messages : 5721
Age : 61
Localisation : ouest
Date d'inscription : 05/09/2006

Valjoux 222 FB Empty
MessageSujet: Re: Valjoux 222 FB   Valjoux 222 FB EmptySam 29 Oct 2011, 17:05

La fiche rouge "à éliminer" a dû être mal lue mon capitaine:

Valjoux 222 FB Bregue10
Revenir en haut Aller en bas
J-Luc
Membre très actif
J-Luc


Nombre de messages : 265
Localisation : Fribourg - Suisse
Date d'inscription : 11/09/2005

Valjoux 222 FB Empty
MessageSujet: Re: Valjoux 222 FB   Valjoux 222 FB EmptyLun 31 Oct 2011, 09:29


ci-dessous un chronographe Breguet avec un mouvement valjoux 22 et fonction flyback.
Sur le fond est inscrit le numéro de la montre.

Question aux spécialistes, est-ce que la montre vous paraît conforme ?
Je pense qu'elle est conforme, je dirait qu'elle date de ca1950.


Valjoux 222 FB Bregue11
Revenir en haut Aller en bas
Arno
Modérateur
Arno


Nombre de messages : 21225
Date d'inscription : 05/05/2005

Valjoux 222 FB Empty
MessageSujet: Re: Valjoux 222 FB   Valjoux 222 FB EmptyLun 31 Oct 2011, 10:22

J-Luc a écrit:


Sur le fond est inscrit le numéro de la montre.


Sa légitimité tient UNIQUEMENT par l'authentification du dit numéro chez Breguet.
Sinon, c'est un simple Valjoux 22 magouillé en R.222, auquel il manque les éléments principaux ( hormis la biellette de FB ) pour concrétiser un Type 20 R.222.

_________________
"Je ne sais pas comment sera la troisième guerre mondiale, mais ce dont je suis sûr, c´est que la quatrième guerre mondiale se résoudra à coups de bâtons et de silex" A. Einstein
Revenir en haut Aller en bas
milwatch
Puits de connaissances
milwatch


Nombre de messages : 4834
Localisation : 34
Date d'inscription : 02/07/2005

Valjoux 222 FB Empty
MessageSujet: Re: Valjoux 222 FB   Valjoux 222 FB EmptyLun 31 Oct 2011, 10:31

On voit mal la boite, mais la lunette vient d'un Dodane, la trotteuse d'un Vixa.
Revenir en haut Aller en bas
http://militarywatch.over-blog.com/
jin-mei
Passionné absolu
jin-mei


Nombre de messages : 2564
Date d'inscription : 12/12/2007

Valjoux 222 FB Empty
MessageSujet: Re: Valjoux 222 FB   Valjoux 222 FB EmptyLun 31 Oct 2011, 11:31

...Dans mes archives... Vendue par un A.D. du quartier l'année dernière:

Valjoux 222 FB M52b10

Valjoux 222 FB M52_1b10

on voit bien la patte en laiton:
Valjoux 222 FB M52_4b10
Revenir en haut Aller en bas
J-Luc
Membre très actif
J-Luc


Nombre de messages : 265
Localisation : Fribourg - Suisse
Date d'inscription : 11/09/2005

Valjoux 222 FB Empty
MessageSujet: Re: Valjoux 222 FB   Valjoux 222 FB EmptyLun 31 Oct 2011, 11:38

les images ci-dessous proviennent du lien
http://www.finertimes.com/asp/articles/type20.asp

Valjoux 222 FB Bregue12
Breguet


Valjoux 222 FB Vixa-t10
Vixa


Valjoux 222 FB Dodane10
Dodane


Citation :
On voit mal la boite, mais la lunette vient d'un Dodane, la trotteuse d'un Vixa.

D'après les images, il semblerait que Dodane n'a pas le même type de lunette et que la trotteuse de Vixa est différente .

Merci pour réponses.
Revenir en haut Aller en bas
milwatch
Puits de connaissances
milwatch


Nombre de messages : 4834
Localisation : 34
Date d'inscription : 02/07/2005

Valjoux 222 FB Empty
MessageSujet: Re: Valjoux 222 FB   Valjoux 222 FB EmptyLun 31 Oct 2011, 12:34

Oui je dois me tromper pour la lunette, mais l'aiguille est bien d'origine vixa ce qui n'est pas vraiment un problème.

Valjoux 222 FB Vixa3
Revenir en haut Aller en bas
http://militarywatch.over-blog.com/
J-Luc
Membre très actif
J-Luc


Nombre de messages : 265
Localisation : Fribourg - Suisse
Date d'inscription : 11/09/2005

Valjoux 222 FB Empty
MessageSujet: Re: Valjoux 222 FB   Valjoux 222 FB EmptyLun 31 Oct 2011, 13:48


Superbe cette VIXA !
Je dirais même qu'elle est plus belle que la Breguet !
Revenir en haut Aller en bas
ed2007
Pilier du forum
ed2007


Nombre de messages : 1533
Localisation : SVO
Date d'inscription : 10/02/2006

Valjoux 222 FB Empty
MessageSujet: Re: Valjoux 222 FB   Valjoux 222 FB EmptyLun 31 Oct 2011, 15:12

Arno a écrit:
milwatch a écrit:
Au pif je dirais vers 64 ?

Bien avant, déjà en 51.

Au sujet de mon Chronofix Luxe Type 222 avec retour en vol et boitier en laiton chromé, Laurent Dodane m'a un jour affirmé qu'il s'agirait des versions les plus anciennes en raison de la pénurie d'acier à la sortie de la seconde guerre mondiale... Une information qui vaut ce qu'elle vaut.

Valjoux 222 FB Chronofix_luxe_222
Revenir en haut Aller en bas
Arno
Modérateur
Arno


Nombre de messages : 21225
Date d'inscription : 05/05/2005

Valjoux 222 FB Empty
MessageSujet: Re: Valjoux 222 FB   Valjoux 222 FB EmptyLun 31 Oct 2011, 17:02

ed2007 a écrit:


Au sujet de mon Chronofix Luxe Type 222 avec retour en vol et boitier en laiton chromé, Laurent Dodane m'a un jour affirmé qu'il s'agirait des versions les plus anciennes en raison de la pénurie d'acier à la sortie de la seconde guerre mondiale... Une information qui vaut ce qu'elle vaut.


C'est effectivement exact.
Mais alors revenons au point de départ.
Si déjà dans les années 50 les critères du Type 20 est établi, avec la publication d'un cahier des charges, comment, ou pourquoi, les chronos Breguet ont dérogés à ces critères/cahier des charges établis par les Armées pour le type 20 ?

_________________
"Je ne sais pas comment sera la troisième guerre mondiale, mais ce dont je suis sûr, c´est que la quatrième guerre mondiale se résoudra à coups de bâtons et de silex" A. Einstein
Revenir en haut Aller en bas
michel
Pilier du forum
michel


Nombre de messages : 1950
Localisation : la plus belle vallée du monde
Date d'inscription : 09/05/2005

Valjoux 222 FB Empty
MessageSujet: Re: Valjoux 222 FB   Valjoux 222 FB EmptyLun 31 Oct 2011, 17:23

Je l'ai en rose pour les filles pig

Valjoux 222 FB Dscn1611
Revenir en haut Aller en bas
corsaire75
Passionné absolu
corsaire75


Nombre de messages : 2907
Age : 60
Localisation : Paris
Date d'inscription : 10/10/2005

Valjoux 222 FB Empty
MessageSujet: Re: Valjoux 222 FB   Valjoux 222 FB EmptyLun 31 Oct 2011, 19:33

Bonsoir à tous,

Et si tout simplement on n'appliquerait pas par défaut ou excès de zèle le cahier des charges du type 21 au type 20 ? Car finalement on n'a jamais vu le cahier des charges du type 20.

Pourrait-on dire que "type 20" est une simple référence faisant suite aux autres types, sans critères techniques trop poussés, a contrario du cahier des charges du type 21 qui lui est détaillé ?

Le compte-rendu d'essais des type 20 datant de 1953 et le cahier des charges du type 21 datant de 1956, on peut penser que le compte-rendu des essais du type 21 date de fin 56/début 57 :

Valjoux 222 FB Type20-Etudes1953

Valjoux 222 FB Page1

Valjoux 222 FB Page10


Dernière édition par corsaire75 le Lun 31 Oct 2011, 20:26, édité 1 fois
Revenir en haut Aller en bas
ed2007
Pilier du forum
ed2007


Nombre de messages : 1533
Localisation : SVO
Date d'inscription : 10/02/2006

Valjoux 222 FB Empty
MessageSujet: Re: Valjoux 222 FB   Valjoux 222 FB EmptyLun 31 Oct 2011, 19:43

Arno a écrit:
ed2007 a écrit:


Au sujet de mon Chronofix Luxe Type 222 avec retour en vol et boitier en laiton chromé, Laurent Dodane m'a un jour affirmé qu'il s'agirait des versions les plus anciennes en raison de la pénurie d'acier à la sortie de la seconde guerre mondiale... Une information qui vaut ce qu'elle vaut.


C'est effectivement exact.
Mais alors revenons au point de départ.
Si déjà dans les années 50 les critères du Type 20 est établi, avec la publication d'un cahier des charges, comment, ou pourquoi, les chronos Breguet ont dérogés à ces critères/cahier des charges établis par les Armées pour le type 20 ?
Je n'ai pas les éléments pour répondre mais je peux imaginer quelques pistes... mais j'ai le sentiment que la personne qui pose la question a son avis sur la réponse...
Revenir en haut Aller en bas
michel
Pilier du forum
michel


Nombre de messages : 1950
Localisation : la plus belle vallée du monde
Date d'inscription : 09/05/2005

Valjoux 222 FB Empty
MessageSujet: Re: Valjoux 222 FB   Valjoux 222 FB EmptyLun 31 Oct 2011, 19:55

des cadrans breguet

Valjoux 222 FB P1010013
Revenir en haut Aller en bas

Valjoux 222 FB
Revenir en haut
Page 1 sur 3Aller à la page : 1, 2, 3  Suivant
 Sujets similaires
-
» Différence entre Valjoux 7750 et Valjoux 7753
» aiguilles : compatibilité entre valjoux 72 et valjoux 72c / 730 ?
» Valjoux 7754 vs Valjoux 7750 ?
» Valjoux ? vous avez dit Valjoux ?
» Bonjour je cherche doc sur valjoux 69

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
FORUMAMONTRES :: Forum général de discussions horlogères :: Forum de discussions sur les montres militaires-
Sauter vers:
