 Zénith Prima 18'''; une lunette

Aller en bas
+5
Milannimes
ZEN
mlkj
tartine.74
fly back
9 participants
AuteurMessage
fly back
Membre référent
fly back


Nombre de messages : 5729
Age : 62
Localisation : ouest
Date d'inscription : 05/09/2006

Zénith Prima 18'''; une  lunette Empty
MessageSujet: Zénith Prima 18'''; une lunette   Zénith Prima 18'''; une  lunette Empty28/4/2017, 15:58

Vendredi .
Jour du poisson. Pour une bonne santé.
Et cela permet de fabriquer cette lunette de verre pour une 18''' Prima qui le mérite bien !

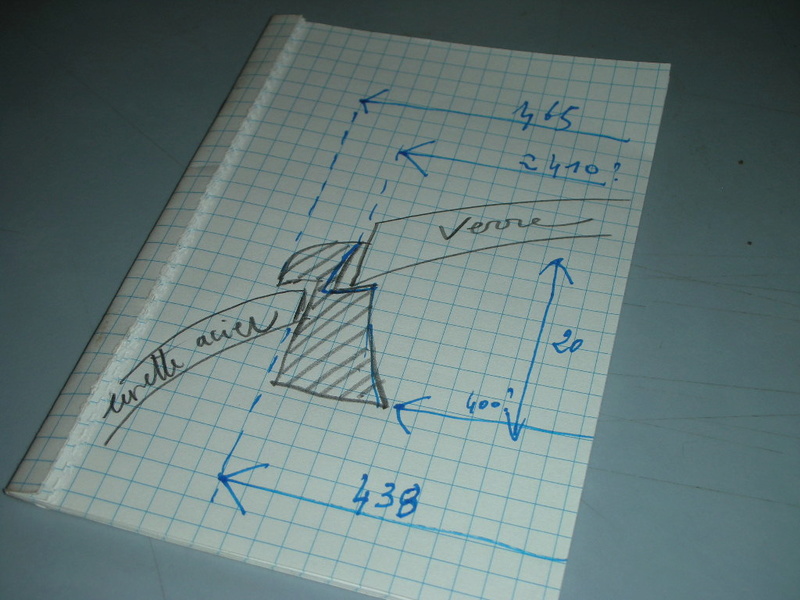

1) Faire un petit schéma des cotes; ainsi le travail est à moitié fait.
2) trouver un laiton de 45 mm qui aura besoin le moins possible dé déchets: une bague idéalement un peu plus longue.

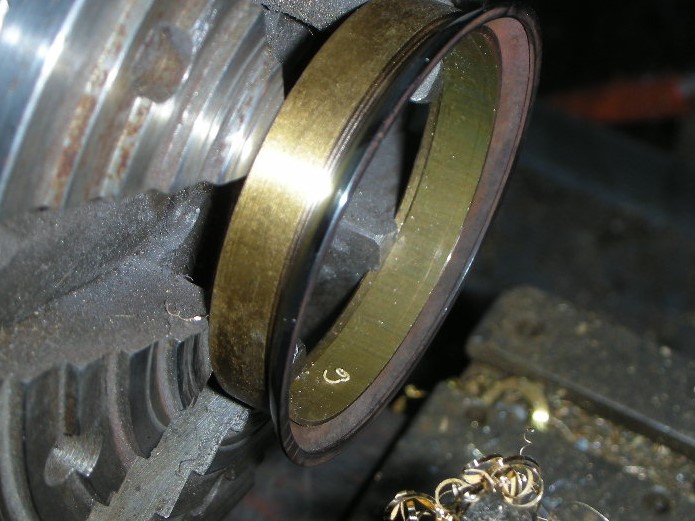

3) Mise sur le tour Précis et son mandrin 6 mors pour cotes intérieurs d'appui sur la lunette acier et finir par tronconner la bague.

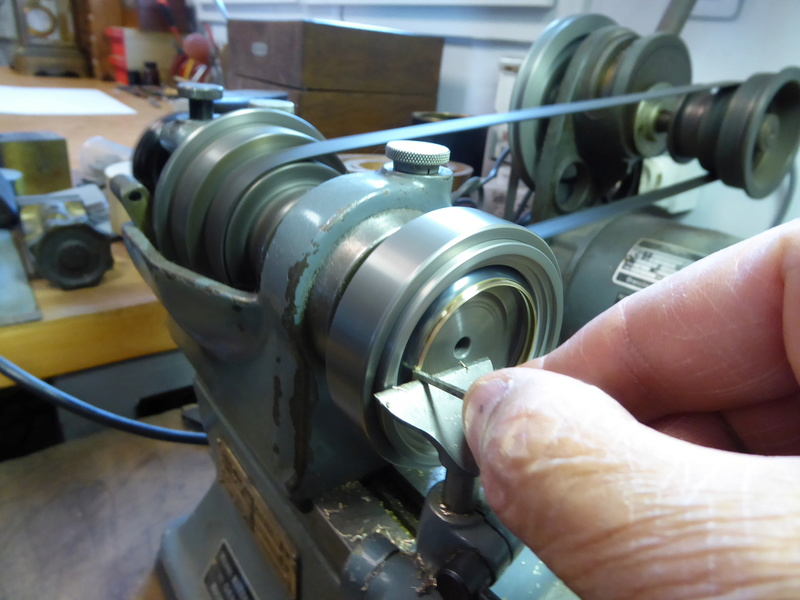

4) Posage ( petit collage malgré tout) du tournage sur la lunette ( que j’ai rebleui), qui sera posée sur pince échelle sv70: réalisation du cran de lunette burin à main, puis de l'arrondi ( c'est la qu'on se rend compte que le sv 70 c'est bien)
5) choix du verre dans le stock de l'horloger : et là magie, la lunette s’ouvre et fait un petit clac, car ajustée à env 5/100
Voilà , du travail d'horloger, car:
- l'outillage.
- le stock de verres, de matière.
- un peu d’expérience du tour.
et surtout Un bon dessin qui permet de comprendre la pièce !!
Et pas de truc CAO ou DAO qui rend nos élèves horlogers peu manuels...
En  même  temps  nos  ténors  de  l’éducation nationale Française  établissent  un  référentiel ,
non  pas basé  sur  un  travail  manuel d'horloger  en  France  ,mais  sur un  hypothétique  travail  à  la  chaîne  en suisse.

A  vos  copeaux...

Zénith Prima 18'''; une  lunette Dscn0314

Zénith Prima 18'''; une  lunette Dscn0316

Zénith Prima 18'''; une  lunette Dscn0315

Zénith Prima 18'''; une  lunette P1010717

Zénith Prima 18'''; une  lunette P1010716

Zénith Prima 18'''; une  lunette P1010713

Zénith Prima 18'''; une  lunette P1010715

Zénith Prima 18'''; une  lunette P1010714
Revenir en haut Aller en bas
tartine.74
Permanent passionné
tartine.74


Nombre de messages : 2445
Age : 106
Localisation : Paris
Date d'inscription : 24/06/2010

Zénith Prima 18'''; une  lunette Empty
MessageSujet: Re: Zénith Prima 18'''; une lunette   Zénith Prima 18'''; une  lunette Empty28/4/2017, 17:24

Shocked Shocked Shocked

Whaoh. Quel beau boulot...
Revenir en haut Aller en bas
mlkj
Membre très actif



Nombre de messages : 162
Age : 81
Localisation : 92
Date d'inscription : 16/01/2017

Zénith Prima 18'''; une  lunette Empty
MessageSujet: Re: Zénith Prima 18'''; une lunette   Zénith Prima 18'''; une  lunette Empty28/4/2017, 18:46

MAGNIFIQUE  !!! Chinois Chinois Chinois
Revenir en haut Aller en bas
ZEN
Rang: Administrateur
ZEN


Nombre de messages : 57505
Date d'inscription : 05/05/2005

Zénith Prima 18'''; une  lunette Empty
MessageSujet: Re: Zénith Prima 18'''; une lunette   Zénith Prima 18'''; une  lunette Empty28/4/2017, 19:11

Magnifique et la montre semble neuve en plus ! thumright

_________________
Contraria contrariis curantur. (Les contraires se guérissent par les contraires).
Revenir en haut Aller en bas
https://sites.google.com/site/hourconquest/
Milannimes
Membre éminent.
Milannimes


Nombre de messages : 15891
Localisation : Nîmes, France
Date d'inscription : 18/03/2012

Zénith Prima 18'''; une  lunette Empty
MessageSujet: Re: Zénith Prima 18'''; une lunette   Zénith Prima 18'''; une  lunette Empty28/4/2017, 20:38

thumright

Un tour et le monde revit ! Wink
Revenir en haut Aller en bas
fly back
Membre référent
fly back


Nombre de messages : 5729
Age : 62
Localisation : ouest
Date d'inscription : 05/09/2006

Zénith Prima 18'''; une  lunette Empty
MessageSujet: Re: Zénith Prima 18'''; une lunette   Zénith Prima 18'''; une  lunette Empty28/4/2017, 20:52

Le plus dur...faire parfois les photos de la main gauche.
Merci.
Revenir en haut Aller en bas
MisterP
Permanent passionné



Nombre de messages : 2474
Date d'inscription : 09/07/2006

Zénith Prima 18'''; une  lunette Empty
MessageSujet: Re: Zénith Prima 18'''; une lunette   Zénith Prima 18'''; une  lunette Empty28/4/2017, 21:18

Joli boulot, bravo.

Toujours sympa de voir des photos d'usinage.
Revenir en haut Aller en bas
Bernard
Passionné de référence



Nombre de messages : 3416
Age : 93
Localisation : 74200 La Hiaute .....
Date d'inscription : 29/03/2007

Zénith Prima 18'''; une  lunette Empty
MessageSujet: Zénith Prima 18'''; une lunette   Zénith Prima 18'''; une  lunette Empty29/4/2017, 08:51

Bonjour ,
Un peu de critique .... clown  clown
Indépendamment  de l'exécution , il a fallu au préalable "cogiter un tantinet"  (1ére difficulté)
pour exécuter ce boulot , pour le mener à bien ... et sans déboires .... , c'est réussi !thumleft
En fait si j'ai bien compris ,  il ne s'agissait pas de refaire la lunette entière ,
mais de refaire la "bague-laiton" destinée à recevoir le verre ....
"L'auteur"  clown  clown du boulot me contredira peut-être , mais je pense qu'une seconde difficulté
à vaincre , à été de solidariser , très fortement , lunette et bague , de façon
qu'en cours d'usinage , la bague laiton très fine et relativement molle ,
ne se fasse pas la valise .... çà à marché aussi  thumleft thumleft
En fait tout à marché et le résultat final est que l'on retrouve un ensemble d' une harmonie de couleurs
parfaitement réussie , mariant les couleurs d'un bleui parfait avec le contraste du laiton (bague et
couronne) ....
L'ensemble est superbe Impec  , un régal pour les yeux , et il n'est pas sans rappeler le
travail que l'on rencontre sur certaines très belles armes !!!
On passera sous silence la difficulté de conjuguer l'exécution du travail et à réaliser de si
belles images  (si on avait 3 bras .... , "çà" irait un peu mieux .... "Pas vrai" JF ???
Bravo gamin ! Zénith Prima 18'''; une  lunette Blunt_gi
Tu peux continuer !
Les 19/20 ... c'est pour le boulot ....
Pour le croquis , un prof aurait dit : "Peut faire mieux"   affraid
Amicales salutations,
bm



Zénith Prima 18'''; une  lunette 19_sur10
Revenir en haut Aller en bas
fly back
Membre référent
fly back


Nombre de messages : 5729
Age : 62
Localisation : ouest
Date d'inscription : 05/09/2006

Zénith Prima 18'''; une  lunette Empty
MessageSujet: Re: Zénith Prima 18'''; une lunette   Zénith Prima 18'''; une  lunette Empty29/4/2017, 20:38

Hi,

Oui petite lunette laiton.
Mais au risque de me répéter, c'est assez facile quand on l'a fait 20 fois et encore plus facile avec le dit outillage.


Merci...s'en est trop!!!
Pour la fixation la super glue n'est pas à negliger, car elle se retire bien.

Ca paye un peu plus sur les savonnettes or, qui perdent régulièrement leurs faibles lunettes.

Le croquis n'a pas été respecté, comme souvent à lusage....mais il est fondamental.

Bonne nuit...se remettre du semi marathon sera plus difficile. ...
Revenir en haut Aller en bas
dnanlor
Animateur Chevronné
dnanlor


Nombre de messages : 1486
Localisation : France-Ain
Date d'inscription : 22/09/2007

Zénith Prima 18'''; une  lunette Empty
MessageSujet: Re: Zénith Prima 18'''; une lunette   Zénith Prima 18'''; une  lunette Empty1/5/2017, 19:03

Bonsoir,

Impressionnant ! On se sent tout petit après avoir vu ça !
Revenir en haut Aller en bas
http://z.poche.free.fr
pilàlheure
Permanent passionné
pilàlheure


Nombre de messages : 2174
Date d'inscription : 17/02/2015

Zénith Prima 18'''; une  lunette Empty
MessageSujet: Re: Zénith Prima 18'''; une lunette   Zénith Prima 18'''; une  lunette Empty4/5/2017, 14:49



au de là du super boulot ... qu'on ne peut que saluer !

deux petites choses me chagrinent : le plan incliné du rehaut n'est pas respecté par rapport au schéma

et ce m^me rehaut n’appuie pas sur le cadran au niveau du remontoir - mais peut être la lunette n'est elle pas clipsée -

allez, je vais me faire crier viking

tapez pas trop

Mr. Green
Revenir en haut Aller en bas
dnanlor
Animateur Chevronné
dnanlor


Nombre de messages : 1486
Localisation : France-Ain
Date d'inscription : 22/09/2007

Zénith Prima 18'''; une  lunette Empty
MessageSujet: Re: Zénith Prima 18'''; une lunette   Zénith Prima 18'''; une  lunette Empty4/5/2017, 18:14

Bonsoir,
La prise de vue oblique peut peut-être donner cette impression, mais même si ce n'est pas le cas le résultat est quand même bluffant. thumleft
Revenir en haut Aller en bas
http://z.poche.free.fr
fly back
Membre référent
fly back


Nombre de messages : 5729
Age : 62
Localisation : ouest
Date d'inscription : 05/09/2006

Zénith Prima 18'''; une  lunette Empty
MessageSujet: Re: Zénith Prima 18'''; une lunette   Zénith Prima 18'''; une  lunette Empty5/5/2017, 09:30


Oui dnanlor, le visuel est trompeur et rigolo. Il doit y avoir 3/100 d'écart; j'espère que ce n'est pas trop...
Mieux vaut montrer ça, que de ne rien faire voir, non ?

Zénith Prima 18'''; une  lunette P1010810
