Bug masse oscillante orkina KC145-B

Bonjour à tous !

Je suis nouveaux dans le coin donc pardonnez moi mes probables maladresses pour l'emplacement du post ou autres.

Je viens chercher de l'aide pour réparer ma montre ! C'est une chinoiserie à 30 euros donc pas question de l'envoyer chez l'horloger mais elle a une grande valeur sentimentale donc j'aimerais tout de même la réparer. Je précise que je suis très bricoleur et électronicien qui plus est donc les petits systèmes ne me font pas peur.

La montre en question : (il semblerait que je n'ai pas le droit de mettre de liens en tant que nouveau membre alors je vous invite à taper Orkina KC145-B sur amazon)

J'ai donc un soucis avec la masse oscillante depuis plusieurs semaines (je n'y connais rien mais j'essai d'utiliser les bons termes ). En fait la montre fonctionne très bien et  est plutôt précise. Cependant elle ne se remonte plus toute seule, je dois la remonter tous les 3 jours environ. Je l'ai donc ouverte et sortie de son boitier pour faire un état des lieux.

Précision : c'est une masse oscillante qui remonte dans les deux sens ; peu importe le sens de rotation cela remontera le mécanisme (je ne sais pas si c'est toujours le cas alors je précise)
Premièrement : Si je fais tourner la masse à la main cela remonte bien le mécanisme, et dans les deux sens.
Secondo : j'ai démonté/remonté la masse oscillante et les 3 engrenages en dessous et tout semble fonctionner parfaitement. (je m'en doutais mais j’étais curieux de démonter un truc aussi petit )
Pour finir : Le comportement général de masse c'est : si je la secoue elle se remonte tranquillement, mais au bout de quelques tours elle semble se bloquer, puis elle repart toute seule dans l'autre sens très rapidement pour faire 3 ou 4 tours. comme un mécanisme à ressort ou on viendrais forcer 3 tours dans un sens puis reviendrais 3 tours en arrière. Du coup elle n'est plus capable de remonter le mécanisme, sauf si je viens forcer à la main.

Je précise également que c'est une panne spontanée et qu'auparavant cette montre fonctionnait très bien !

Voila voila j'espère avoir été assez clair dans mes explications ! n'hésitez pas à me redemander si il manque des informations. Je peux également vous prendre quelques photos si besoin, la montre en question est actuellement démontée.

Merci d'avance pour votre expertise, j’espère que c'est juste un truc qui à bougé ou une petite piece à graisser :3 ne sait on jamais !

Très bonne journée.

Simon.

Ça sent le problème sur le ressort de barillet

radiomir a écrit:

Ça sent le problème sur le ressort de barillet

Merci pour la rapidité de réponse =D

Et ou ce situe ce ressort ? Parce que le mouvement viens de la masse, passe par deux engrenages étranges qui doivent surement gérer le fait de "remonter dans les deux sens", ensuite il y à un plus gros engrenage qui fait "diviseur" (je me comprend =p pour diviser la vitesse et augmenter le couple) et après ça rejoint directement l'engrenage du remontoir manuel classique ... Je n'ai pas aperçu de ressort en démontant tout ça :/ ?

Tu parlais peut-être du ressort principal emmagasinant l'énergie de la montre ? ou du ressort qui fait tourner le tourbillon ? c'est les deux seul que j'ai vu =p
Désolé pour mon ignorance des termes techniques !

EDIT : Je viens faire quelques recherches et il semblerait que tu parlais bien du gros ressort qui emmagasine l'énergie de la montre. Ce que je ne comprend pas c'est que celui ci se remonte très bien avec le mécanisme manuel ett permet à la montre de fonctionner avec exactitude depuis plusieurs semaines (il se remonte également correctement si je tourne la masse à la main). Peut être que le ressort est devenu "trop dur" a remonter et que la masse oscillante n'a plus la force nécessaire pour vaincre les frottement .. ?

Je pense que le cliquet anti retour ne fait plus son travail si la masse oscillante revient en marche arrière ( je ne suis pas sur de ma réponse mais????? )

lemarensin a écrit:

Je pense que le cliquet anti retour ne fait plus son travail si la masse oscillante revient en marche arrière ( je ne suis pas sur de ma réponse mais????? )

S'il était HS la masse tournerait des 100 aines de fois jusqu’à ce que tout le ressort soit déchargé non ? la elle ne reviens que de quelques tours :/

Justement si la masse ne fait que quelques tours en arriere je pense que le cliquet anti retour ne joue plus son role .Si la masse oscillante faisait beaucoup de tours cela voudrait dire que c'est le cliquet du
rocher du barillet qui est en cause .A voir!!!!!!

lemarensin a écrit:

Justement si la masse ne fait que quelques tours en arriere je pense que le cliquet anti retour ne joue plus son role .Si la masse oscillante faisait beaucoup de tours cela voudrait dire que c'est le cliquet du barillet qui est en cause .A voir!!!!!!

Ah donc il y en aurait deux !! Et ou ce situerais ce cliquet ? Je crois que celui que j'observe est bien le cliquet du barillet et il semble fonctionner, en revanche je ne trouve pas de cliquet anti-retour associé à la masse oscillante :/

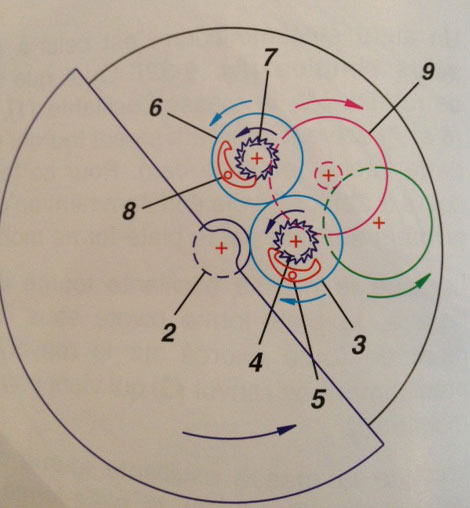

Je crois avoir trouvé un schéma qui résume bien le système, qui ressemble fortement à ce que j'ai observé dans la mienne :
(du coup j'ai trouvé les cliquets dont ont parlait =D )




Je pense que dans mon cas ce sont les roues 3 et 6 qui sont cassés :/ soit les cliquets 5 ou 8 ne font plus leur travail soit les roues 4 ou 7 ont des dents cassées.

Du coup j'ai démonté pour extraire le système en question mais les deux roues sont des trucs tout intégrés. En gros les pieces 6,7 et 8 sont d'un seul bloc, un minuscule engrenage... (et pareil pour 3,4,5) ...

Vous pensez que ca se démonte ce genre d'engrenage microscopiques ? c'est remontable ensuite ?

Je pense qu'en nettoyant tout le bloc de remontage automatique peut etre que cela sera suffisant pour rétablir un bon remontage (ces roues cliquet sont peut etre gommées ) La montre est elle encore sous garantie,,?

lemarensin a écrit:

Je pense qu'en nettoyant tout le bloc de remontage automatique peut etre que cela sera suffisant pour rétablir un bon remontage (ces roues cliquet sont peut etre gommées ) La montre est elle encore sous garantie,,?

D'accord je vais faire ça ! Je l'ai déja ouvert et graissé (mais pas nettoyé au préalable) mais ca n'a rien changé, et puis j'ai simplement trempé les engrenages un par un dans du WD-40 (Peut être vais-je me faire traiter de fou ^^)
Quelle est la meilleure méthode pour nettoyer et re-graisser ce genre de micro mécanique ? j'ai entendu parler d'essence ? Pourquoi pas l'alcool a 90 ?
Non pas de garantie ! Et puis j'aime réparer des trucs, on apprend plein de choses, presque tout ce que je possède à déjà été ouvert, réparé ou bidouillé par mes soins :p

Sinon qu'entendez vous par gommé ?

Merci pour les infos <3

gomme=collé (ne pas huiler les rouages seulement les pivots des roues )

Bonjour à toutes et tous, je suis nouveau ici donc je vous prie de m'excuser si je ne poste pas au bon endroit, je possède une réplique suisse de rolex daytona 2016 full black céramique, un jour, alors que je l'avais au poignet elle c'est arrêtée, je l'ai remontée manuellement elle est repartie, mais voilà, depuis ce jour elle ne marche que comme ça, à savoir que je la remonte tout les 2 jours si non bah, elle s'arrête.
Quelqu'un ici à déjà eu ce problème ? Pouvez vous m'aider ?
Quelqu'un viendrait il ce genre de mouvement et saurait il les monter ou même les réparer ?
Cordialement

Fake = poubelle

Elle est pas garantie ta bouse?
