 Dysfonctionnement horloge de cheminée

Aller en bas
+5
lemarensin
Bernard
Lataille
caput
Pecs
9 participants
AuteurMessage
Pecs
Membre très actif
Pecs


Nombre de messages : 257
Date d'inscription : 29/03/2010

Dysfonctionnement horloge de cheminée Empty
MessageSujet: Dysfonctionnement horloge de cheminée   Dysfonctionnement horloge de cheminée EmptyLun 21 Aoû 2017 - 18:21

Bonjour à tous,
Je viens de récupérer de mon grand père une belle horloge (Pachily Rennes, mouvement Dufaud Paris), qui tient parfaitement l'heure mais qui me pose quelques questions :
- il y a deux remontoirs, un à 4h et l'autre à 8h ; celui à 4h remonte le mécanisme de l'heure, je présume que celui à 8h remonte le mécanisme de sonnerie ? Merci de me confirmer si vous savez !
- En parlant de sonnerie, cette horloge en est équipée, je peux voir la "cloche" et le marteau par derrière, mais elle ne sonne pas. J'entend simplement un petit claquement à chaque passage d'heure, mais pas de sonnerie. Savez vous s'il y a un mécanisme qui permet de la débrayer, ou s'il s'agit d'une panne ? Et le cas échéant des pistes pour résoudre ça ? Ca se démonte avec les 2 petites vis derrière ?
- Dernier point : j'ai remarqué que l'aiguille des heures n'est pas synchronisée correctement avec celle des minutes (cf. photos) ; idem, savez vous comment résoudre ça ? Y-a-t-il possibilité de carrément retirer l'aiguille des minutes par devant pour la replacer correctement ? Mais du coup quid de la sonnerie, dont le claquement se déclenche à chaque passage à 12h de l'aiguille des minutes ?
Merci pour vos réponses, place aux photos :
Dysfonctionnement horloge de cheminée Img_2013
Dysfonctionnement horloge de cheminée Img_2012
Dysfonctionnement horloge de cheminée Img_2011
Dysfonctionnement horloge de cheminée Img_2010
Revenir en haut Aller en bas
caput
Membre référent
caput


Nombre de messages : 7052
Localisation : Ile de France
Date d'inscription : 26/08/2008

Dysfonctionnement horloge de cheminée Empty
MessageSujet: Re: Dysfonctionnement horloge de cheminée   Dysfonctionnement horloge de cheminée EmptyLun 21 Aoû 2017 - 19:07

Celui à 4h remonte le mécanisme de l'heure, je présume que celui à 8h remonte le mécanisme de sonnerie ? :  OUI.

Cette horloge en est équipée, je peux voir la "cloche" et le marteau par derrière, mais elle ne sonne pas. J'entends simplement un petit claquement à chaque passage d'heure, mais pas de sonnerie.

Voir si le bras du marteau n’est pas désolidarisé de son axe. Si c’est le cas il faudra intervenir afin qu’il le soit.
Vérifier si le marteau est à 1 ou 2 millimètre du bord supérieur de la  cloche.(tordre avec précaution le bras du marteau)
Pas de débrayage de sonnerie.
Si après ses opérations la sonnerie fonctionne, nous verrons pour recalé la sonnerie avec les aiguilles.
Attention  ce type de cloche est fragile.
Revenir en haut Aller en bas
caput
Membre référent
caput


Nombre de messages : 7052
Localisation : Ile de France
Date d'inscription : 26/08/2008

Dysfonctionnement horloge de cheminée Empty
MessageSujet: Re: Dysfonctionnement horloge de cheminée   Dysfonctionnement horloge de cheminée EmptyLun 21 Aoû 2017 - 19:10

Dufaud Paris, rue de Saintonge, 1870.
Revenir en haut Aller en bas
Lataille
Membre Actif
Lataille


Nombre de messages : 135
Age : 90
Localisation : Paris 15
Date d'inscription : 12/02/2006

Dysfonctionnement horloge de cheminée Empty
MessageSujet: Re: Dysfonctionnement horloge de cheminée   Dysfonctionnement horloge de cheminée EmptyLun 21 Aoû 2017 - 19:20

Classique mouvement de Paris; oui, remontage des heures à 4h et remontage de la sonnerie à 8h. Si la sonnerie ne marche pas, est-elle remontée ? Si oui, il se peut que le marteau n'atteigne pas la cloche, ou soit collé dessus - en fait, il peut y avoir plein de causes. On ne peut tourner l'aiguille des minutes que dans le sens horaire, mais on peut tourner celle des heures dans les deux sens sans problème; ce n'est donc rien de recaler sa position par rapport à celle des minutes. Au besoin, un mp. OK on a déjà répondu pour le débrayage.
Revenir en haut Aller en bas
Pecs
Membre très actif
Pecs


Nombre de messages : 257
Date d'inscription : 29/03/2010

Dysfonctionnement horloge de cheminée Empty
MessageSujet: Re: Dysfonctionnement horloge de cheminée   Dysfonctionnement horloge de cheminée EmptyLun 21 Aoû 2017 - 22:11

Merci pour vos réponses !

Grâce à vous j'ai déjà pu recaler l'aiguille des heures :-)

Concernant la sonnerie, elle est bien remontée. A noter que son remontage provoque moins de résistance que celui du mécanisme principal : normal ?
Le marteau est proche de la cloche, moins de 1mm mais pas en contact.
Le bras du marteau est libre, je ne sais pas si c'est normal ; je peux le bouger à la main sans résistance. Peut être effectivement le bras du marteau est-il désolidarisé de son axe. Ce qui est sûr, c'est qu'il n'y a aucun mouvement côté sonnerie lorsque l'heure arrive, à part une petite pièce de section triangulaire qui vient taper contre une roue crantée. C'est ça qui fait le "clac" je pense.

Pour le démontage, si je veux m'y risquer, que pensez-vous de dévisser les 2 vis à 3 et 6h sur l'avant-dernière photo ? Ca permet bien de sortir le mécanisme ?

Merci encore.
Revenir en haut Aller en bas
Bernard
Passionné de référence



Nombre de messages : 3416
Age : 93
Localisation : 74200 La Hiaute .....
Date d'inscription : 29/03/2007

Dysfonctionnement horloge de cheminée Empty
MessageSujet: Dysfonctionnement horloge de cheminée   Dysfonctionnement horloge de cheminée EmptyMar 22 Aoû 2017 - 9:11

Salut,
Effectivement, le fait de dévisser les 2 vis dont tu parles (3 et 9h) dont tu parles ,
va te permettre de désolidariser ton mouvement du "reste" !
Il se sort (avec son cadran- lunette et verre) par le devant "coté cadran"
Attention à penser auparavant à déposer le balancier  (suspension fragile) après avoir
enlevé la cloche (maintenue par son écrou central)
Lors de la dépose , maintenir de la main gauche l' ensemble "lunette-cadran-mouvement" ,
l'ensemble est relativement lourd et bascule souvent , en avant , et de manière imprévue ,
et , si l'on  ne prend pas cette précaution ...bonjour les éventuels dégats !!
Il y aurait trop à dire... on en reste là ! Ne vas pas plus loin !
Ta pendule est trop belle pour te "faire la main" dessus ...
et il serait dommage que ...que ... Pleure 2  Pleure 2
A savoir : à la remise en place , opération inverse , tu seras en plus confronté au problème de la
"mise d'aplomb" ... il conviendra d'initier ton oreille qui va devenir une alliée indispensable .....!
A savoir également:
Il existe deux mécanismes de sonnerie principaux pour les "pendules de Paris"
Le tien dit :à roue de compte  c'est le plus courant
On ne tourne jamais les aiguilles  des minutes"à l'envers"
Ici une parenthèse : on peut sans risque tourner l'aiguille des minutes "à l' envers ,
mais uniquement entre : (+25 mn vers + 5mn)  et (+55mn vers + 35mn) ne jamais dépasser 6 et 12
Celle des heures possède un canon monté à friction elle peut donc être tournée
dans les deux sens pour faciliter son retrait !
La roue crantée dont tu parles a pour nom "roue de compte" c'est elle qui détermine les coups à sonner
(heures et demies)
L'autre mécanisme de sonnerie , que je préfère , et de loin ... est le
Mécanisme à râteau il est plus rare mais plus rationnel , il permet la mise à l'heure
en arrière et , cerise sur le gâteau , il ne décompte pas .....
Enfin , sur le net tu vas trouver sans difficulté de quoi approfondie le sujet
Bonne journée ,
bm
Revenir en haut Aller en bas
lemarensin
Animateur Chevronné
lemarensin


Nombre de messages : 1399
Age : 85
Localisation : sud-ouest = Landes
Date d'inscription : 26/11/2012

Dysfonctionnement horloge de cheminée Empty
MessageSujet: ressort de sonnerie    Dysfonctionnement horloge de cheminée EmptyMar 22 Aoû 2017 - 11:34

Salut .Tu dis le ressort de sonnerie a moins de résistance que celui du mouvement OK Mais est ce qu'il se remonte a fond c'est a dire jusqu'a ce qu'il se bloque? si ce n'est pas la cas c'est que le ressort est cassé ou que l'oeil d'acrochage au barillet est arraché .
Revenir en haut Aller en bas
http://campingcaraumaroc.blog4ever.com/blog/photo-369775.html
caput
Membre référent
caput


Nombre de messages : 7052
Localisation : Ile de France
Date d'inscription : 26/08/2008

Dysfonctionnement horloge de cheminée Empty
MessageSujet: Re: Dysfonctionnement horloge de cheminée   Dysfonctionnement horloge de cheminée EmptyMar 22 Aoû 2017 - 13:46

Bernard a énuméré certains points.
Mois Pecs, devrait nous indiqué le but final de son intervention sur cette pendule.
Car si il veut démonter ou révisé la bête un outillage indispensable est requis.
Revenir en haut Aller en bas
Arno
Modérateur
Arno


Nombre de messages : 21310
Date d'inscription : 05/05/2005

Dysfonctionnement horloge de cheminée Empty
MessageSujet: Re: Dysfonctionnement horloge de cheminée   Dysfonctionnement horloge de cheminée EmptyMar 22 Aoû 2017 - 23:09

caput a écrit:
Bernard a énuméré certains points.
Mois Pecs, devrait nous indiqué le but final de son intervention sur cette pendule.
Car si il veut démonter ou révisé la bête un outillage indispensable est requis.


Outillage et ... connaissances !!!

_________________
"Je ne sais pas comment sera la troisième guerre mondiale, mais ce dont je suis sûr, c´est que la quatrième guerre mondiale se résoudra à coups de bâtons et de silex" A. Einstein
Revenir en haut Aller en bas
Pecs
Membre très actif
Pecs


Nombre de messages : 257
Date d'inscription : 29/03/2010

Dysfonctionnement horloge de cheminée Empty
MessageSujet: Re: Dysfonctionnement horloge de cheminée   Dysfonctionnement horloge de cheminée EmptyMer 23 Aoû 2017 - 8:34

J'ai essayé de remonter à fond le ressort de sonnerie, et au bout de 50 tours de clé toujours pas au bout...

Je pose des questions sur le démontage uniquement pour régler ce problème de sonnerie ; je ne sais pas cependant si c'est à ma portée, je bricole plutôt bien mais je ne suis pas horloger ! S'il faut passer par un pro, j'habite Cherbourg donc je ne vois pas qui, ou alors sur Paris. Avez vous des noms? Quel budget faut il prévoir à votre avis pour cette réparation et une petite révision ?

Merci encore pour vos réponses !
Revenir en haut Aller en bas
Arno
Modérateur
Arno


Nombre de messages : 21310
Date d'inscription : 05/05/2005

Dysfonctionnement horloge de cheminée Empty
MessageSujet: Re: Dysfonctionnement horloge de cheminée   Dysfonctionnement horloge de cheminée EmptyMer 23 Aoû 2017 - 8:43

Pecs a écrit:
J'ai essayé de remonter à fond le ressort de sonnerie, et au bout de 50 tours de clé toujours pas au bout...



Ressort HS.

_________________
"Je ne sais pas comment sera la troisième guerre mondiale, mais ce dont je suis sûr, c´est que la quatrième guerre mondiale se résoudra à coups de bâtons et de silex" A. Einstein
Revenir en haut Aller en bas
lemarensin
Animateur Chevronné
lemarensin


Nombre de messages : 1399
Age : 85
Localisation : sud-ouest = Landes
Date d'inscription : 26/11/2012

Dysfonctionnement horloge de cheminée Empty
MessageSujet: ressort pendule de paris   Dysfonctionnement horloge de cheminée EmptyMer 23 Aoû 2017 - 9:55

Salut. c'est bien ce que je pensais quand il disait que le coté sonnerie avait moins de résistance que du coté mouvement . l'oeil du ressort doit être arraché . ( a détremper et a refaire !!!)
Revenir en haut Aller en bas
http://campingcaraumaroc.blog4ever.com/blog/photo-369775.html
caput
Membre référent
caput


Nombre de messages : 7052
Localisation : Ile de France
Date d'inscription : 26/08/2008

Dysfonctionnement horloge de cheminée Empty
MessageSujet: Re: Dysfonctionnement horloge de cheminée   Dysfonctionnement horloge de cheminée EmptyMer 23 Aoû 2017 - 19:25

Arno a écrit:


Outillage et ... connaissances !!!

Evidemment Dysfonctionnement horloge de cheminée Blunt_gi
Revenir en haut Aller en bas
Tristan-led
Animateur
Tristan-led


Nombre de messages : 1005
Date d'inscription : 08/02/2009

Dysfonctionnement horloge de cheminée Empty
MessageSujet: Re: Dysfonctionnement horloge de cheminée   Dysfonctionnement horloge de cheminée EmptyJeu 24 Aoû 2017 - 10:07

Pecs a écrit:
J'ai essayé de remonter à fond le ressort de sonnerie, et au bout de 50 tours de clé toujours pas au bout...

Je pose des questions sur le démontage uniquement pour régler ce problème de sonnerie ; je ne sais pas cependant si c'est à ma portée, je bricole plutôt bien mais je ne suis pas horloger ! S'il faut passer par un pro, j'habite Cherbourg donc je ne vois pas qui, ou alors sur Paris. Avez vous des noms? Quel budget faut il prévoir à votre avis pour cette réparation et une petite révision ?

Merci encore pour vos réponses !

Bonjour,

Avec le ressort HS c'est obligatoirement un démontage du mouvement entier qu'il faudra faire, et ensuite au remontage il faudra faire les calages de sonnerie. Autant dire que pour qqn qui n'en a jamais révisé ça va être un peu compliquer pour commencer Chinois
Revenir en haut Aller en bas
http://tl-watchmaking.com/
lemarensin
Animateur Chevronné
lemarensin


Nombre de messages : 1399
Age : 85
Localisation : sud-ouest = Landes
Date d'inscription : 26/11/2012

Dysfonctionnement horloge de cheminée Empty
MessageSujet: mouvement pendule de paris    Dysfonctionnement horloge de cheminée EmptyJeu 24 Aoû 2017 - 11:12

Je confirme impossible pour un débutant de démonter le mouvement complètement (enlever le ressort cassé du barillet refaire l'oeil du ressort ) nettoyer le mouvement graisser les ressorts remonter le tout en respectant la détente de sonnerie pour que le marteau ne repose pas directement sur doigt de la roue etc etc a voir avec un horloger pour établir un devis
Revenir en haut Aller en bas
http://campingcaraumaroc.blog4ever.com/blog/photo-369775.html
Bernard
Passionné de référence



Nombre de messages : 3416
Age : 93
Localisation : 74200 La Hiaute .....
Date d'inscription : 29/03/2007

Dysfonctionnement horloge de cheminée Empty
MessageSujet: Dysfonctionnement horloge de cheminée   Dysfonctionnement horloge de cheminée EmptyJeu 24 Aoû 2017 - 18:24

Bonjour à tous ,
et plus particulièrement , (il n'y a vraiment que les montagnes qui ne se rencontrent jamais... clown )
à mes deux collègues "tristan-led" et "lemarencin"  Dysfonctionnement horloge de cheminée Trinque_
Evénement rare : Trois "du métier" qui se rencontrent ....
et qui , en plus , sont tous d'accord sur le sujet ... l'entente cordiale en qq sorte ... thumleft
J' y reviens donc pour exprimer quelques observations sur les "Mouvements de Paris"
qui pourraient éventuellement servir ... à d'autres !
Oui !! démonter et remonter une pendule à roue de compte, n'est pas à la portée de "Monsieur tout le monde"
même si cela ne nécessite pas un outillage particulier ...
Dans le domaine de la pendulerie , et par ordre de difficulté , je la classerais en 4eme position ...
J'ai fait mes débuts sur un réveil "JAZ-D" .... c'est un peu comme une petite amie ,
on ne l'oublie jamais ... ou presque ... clown
pour moi , c'était une "Rolls" à réparer ...  , vient ensuite le mouvement de comtoise
"cage-fer"  suivi des "pendules à râteau"  et des carillons !
La pendule à roue de compte était un peu ma bête-noire ...
Je m'excuse de l'expression , mais je la trouvais "chiante" avec son principe de sonnerie moins bien élaboré
que les autres mécanismes , ses platines si belles ,
si bien polies qui imposaient le port des gants pour le remontage ....
La fragilité de ses rouages , pignons démesurément longs avec des pivots irréprochablement polis
mais d'une fragilité extrême en raison de leur petit diamètre ...
Le faible diamètre des platines , avait imposé de réaliser des ruches de barillet relativement hautes
et remettre en place , à la main , les ressorts ..... sans estrapades(comme presque toujours ...)
pas évident du tout !
Le remontage ....saloperie de pivots qui avec la longueur des tigerons ne retrouvent pas leur logement !!!
Et gare aux "porte-à-faux" mortels !!
Viennent ensuite , pour la sonnerie , le bon positionnement des dents des "mobiles"  ,
malgré , quelquefois des repères marqués sur les roues  , il fallait s'y prendre
en plusieurs fois et le constructeur avait vraisemblablement été obligé de prévoir
un "pont" pour les calages  et mises aux repères .....


Dysfonctionnement horloge de cheminée Mdp_pl10

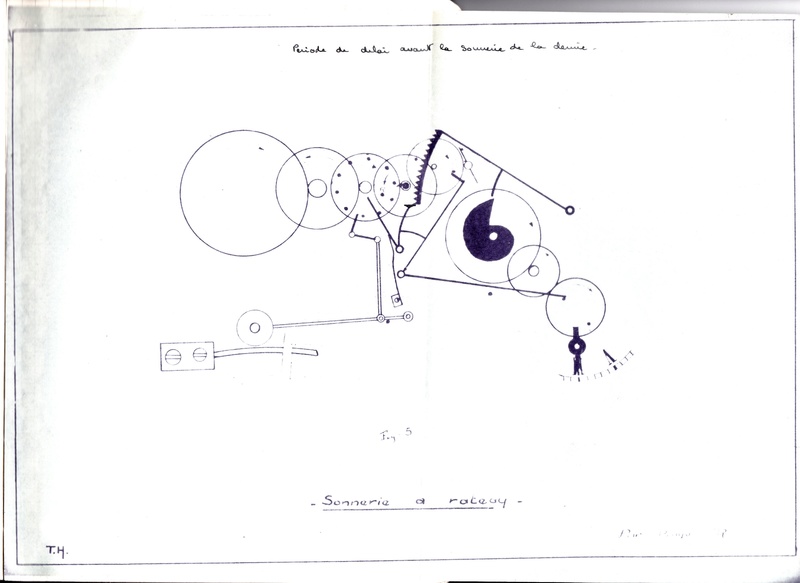

J'en passe et des meilleures , j'ai retrouvé , dans mes vieux bouquins d'école ,
quelques documents ... on en trouve relativement peu ... je me fais un plaisir
à les communiquer ... espérant qu'ils puissent éventuellement rendre service ...

Bonne soirée à tous !
bm



Dysfonctionnement horloge de cheminée Carill10





En rouge , les points névralgiques
Dysfonctionnement horloge de cheminée Repyre10




Dysfonctionnement horloge de cheminée Repyre11



Dysfonctionnement horloge de cheminée Roue_d10




Dysfonctionnement horloge de cheminée Roue_d11




Dysfonctionnement horloge de cheminée Mycani10




Dysfonctionnement horloge de cheminée Rateau11




Dysfonctionnement horloge de cheminée Rateau12





Dysfonctionnement horloge de cheminée Rateau13



Dysfonctionnement horloge de cheminée Rateau14





Carillon

Dysfonctionnement horloge de cheminée Carill11





Dysfonctionnement horloge de cheminée Carill13




Dysfonctionnement horloge de cheminée Carill14
Revenir en haut Aller en bas
caput
Membre référent
caput


Nombre de messages : 7052
Localisation : Ile de France
Date d'inscription : 26/08/2008

Dysfonctionnement horloge de cheminée Empty
MessageSujet: Re: Dysfonctionnement horloge de cheminée   Dysfonctionnement horloge de cheminée EmptyJeu 24 Aoû 2017 - 19:41

Bernard, merci, j’aime découvrir ses vieux documents qui me ravissent. bravohap
Il faudra que j’exhume les miens. Wink
Revenir en haut Aller en bas
Wolfy
Puits de connaissances
Wolfy


Nombre de messages : 4016
Age : 61
Localisation : COLMAR
Date d'inscription : 13/09/2014

Dysfonctionnement horloge de cheminée Empty
MessageSujet: Re: Dysfonctionnement horloge de cheminée   Dysfonctionnement horloge de cheminée EmptyJeu 24 Aoû 2017 - 22:28

J adore 😊 .....merci les Anciens
Revenir en haut Aller en bas
lemarensin
Animateur Chevronné
lemarensin


Nombre de messages : 1399
Age : 85
Localisation : sud-ouest = Landes
Date d'inscription : 26/11/2012

Dysfonctionnement horloge de cheminée Empty
MessageSujet: mes debuts en horlogerie!!!!   Dysfonctionnement horloge de cheminée EmptyVen 25 Aoû 2017 - 15:01

Salut comme Bernard ,pour moi cela a débuté pendant des jours a limer une tige en acier ronde pour la rendre carrée. Ensuite dérouiller des comtoises (il y en avait un tas les unes sur les autres) puis on passe aux reveils les Jaz, les Blangy,les Dep, les Bayard ,les Smi puis les montres de la 18'' a la 5 1/2  et cela jusqu'a l'obtention de mon C.A P  C'etait le bon temps et la jeunesse . bravohap
Revenir en haut Aller en bas
http://campingcaraumaroc.blog4ever.com/blog/photo-369775.html
Frédérique Desbois
Nouveau



Nombre de messages : 1
Date d'inscription : 28/01/2024

Dysfonctionnement horloge de cheminée Empty
MessageSujet: Sonnerie horloge oeil de boeuf    Dysfonctionnement horloge de cheminée EmptyMar 27 Fév 2024 - 21:45

Bonjour.J ai réussi a caler mon horloge , tout fonctionne ,par contre au niveau sonnerie qq chose ne va pas,le ressort n'est pas cassé,ni bloqué,elle sonne bien les demies mais les heures, certains coups sont presque inaudible, puis normaux, ensuite elle s'arrête même quand je fais tourner la grande aiguille manuellement ? Avez vous une idée d'où celà provient ?
Revenir en haut Aller en bas

Dysfonctionnement horloge de cheminée
Revenir en haut
Page 1 sur 1
 Sujets similaires
-
» [Postez ICI vos demandes d'IDENTIFICATION et RENSEIGNEMENTS de vos montres]
» Pendule de cheminée
» Pendule de cheminée
» [TOPIC UNIQUE : recherches de fournitures, pièces]
» Pendule cheminee sur Catawiki

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
FORUMAMONTRES :: Forum général de discussions horlogères :: Forum de discussions sur les montres vintages et sujets techniques-
Sauter vers:
