 Les images de la FREAK INNOVISION (ULYSSE NARDIN)

Aller en bas
5 participants
AuteurMessage
gregorypons
Animateur
gregorypons


Nombre de messages : 803
Age : 117
Localisation : Genève-Paris-Neuchâtel et toute la planète horlo
Date d'inscription : 26/03/2007

Les images de la FREAK INNOVISION (ULYSSE NARDIN) Empty
MessageSujet: Les images de la FREAK INNOVISION (ULYSSE NARDIN)   Les images de la FREAK INNOVISION (ULYSSE NARDIN) EmptyDim 9 Sep 2007 - 21:03



Je m'aperçois que j'ai oublié de vous poster les images de la Freak InnoVision (Ulysse Nardin).

La discussion est ici :
[url=Forum-general-de-discussions-horlogeres-f1/EXCLUSIF-la-nouvelle-FREAK-d-Ulysse-Nardin-t22359.htm]https://forumamontres.forumactif.com/Forum-general-de-discussions-horlogeres-f1/EXCLUSIF-la-nouvelle-FREAK-d-Ulysse-Nardin-t22359.htm[/url]

Mais je préfère poster les images à part pour ne pas alourdir le post, déjà très chargé côté post-it et côté débat...

Une image en 3-D pour vous rafraîchir la mémoire :

Les images de la FREAK INNOVISION (ULYSSE NARDIN) Innovi10

Un résumé des 10 innovations techniques concentrées dans cette montre-concept. Avec quelques dessins techniques et didactiques.



Innovation 1 - Un barillet sur roulement à billes.


Un roulement de 96 billes guide le barillet tant dans son axe vertical
qu’en rotation. Il n’est pas lubrifié. Cette solution est
commercialisée depuis 2005.

Les images de la FREAK INNOVISION (ULYSSE NARDIN) Innova10


Innovation 2 - Echappement « Dual Ulysse ».

L’échappement « Dual Ulysse » ne requiert pas de lubrification. Son
angle de levée très réduit représente une caractéristique très
avantageuse. Il est sur le marché depuis 2005.

Les images de la FREAK INNOVISION (ULYSSE NARDIN) Innova11


Innovation 3 – Paliers en Silicium.

Des paliers lisses en Silicium fixés dans la platine remplacent les rubis. Ils ne sont pas lubrifiés.

Les images de la FREAK INNOVISION (ULYSSE NARDIN) Innovi11

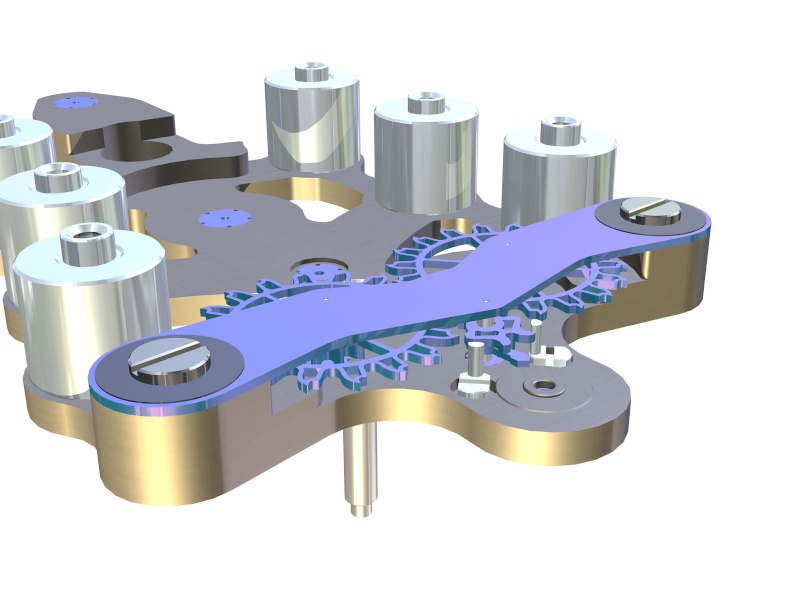

Innovation 4 - Précision et bon coefficient de frottement exploités simultanément.


En réalisant le pont d’échappement entièrement en Silicium, nous
gagnons sur trois tableaux: la précision de position des trous, le
coefficient de frottement à sec et la possibilité pour le constructeur
de placer les trous près du bord puisqu’il n’a plus la contrainte
d’utilisé des rubis.

Les images de la FREAK INNOVISION (ULYSSE NARDIN) Innova12

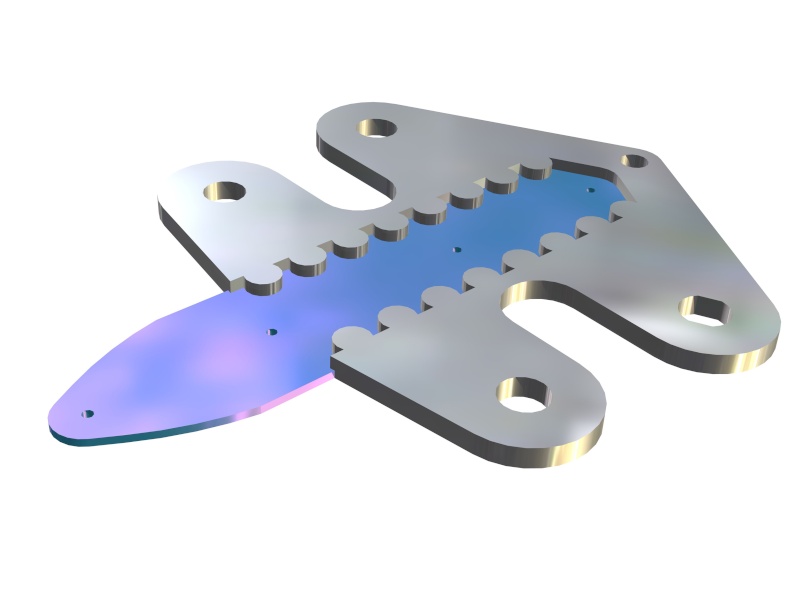

Innovation 5 – Renforcement d’un pont en Silicium.


La combinaison des technologies DRIE et LIGA permet la réalisation de ponts bi matière où :
-le procédé apporte sa précision,
-le Silicium apporte ses qualité de friction à sec
-le Nickel apporte sa résistance mécanique.
Les images de la FREAK INNOVISION (ULYSSE NARDIN) Innova13



Innovation 6 – Elasticité du Silicium.


Dans le dispositif anti-choc révolutionnaire proposé par Ulysse Nardin,
les pivots du balancier tournent dans des trous borgnes non huilés au
centre du palier. La forme extérieure spiralée du palier se déforme
lors de chocs et retrouve sa position de repos immédiatement après. Le
déplacement est limité par une cheminée et une portée comme dans un
dispositif traditionnel.

Les images de la FREAK INNOVISION (ULYSSE NARDIN) Innova14




Innovation 7 – Spiraux en Silicum.


Le spiral en Silicium est une bonne solution, il est important pour nous d’en maîtriser la fabrication.
Les images de la FREAK INNOVISION (ULYSSE NARDIN) Innova15



Innovation 8 – Plateau et cheville.


Le plateau et sa cheville peuvent être réalisée en une seule pièce grace à l’attaque double face mise au point par Sigatec.
Les images de la FREAK INNOVISION (ULYSSE NARDIN) Innova16


Innovation 9 – Bloqueur et son dard de l’échappement « Dual Ulysse ».

Tout comme l’ancre de l’échappement à ancre, le bloqueur de
l’échappement “Dual Ulysse” porte un dard qui doit être parfaitement
aligné. L’attaque double face permet de réaliser ce composant crucial
en une seule pièce, supprimant ainsi un assemblage et une retouche.
Les images de la FREAK INNOVISION (ULYSSE NARDIN) Innova17


Innovation 10 – Roue et pignon.


Le mobile d’échappement monobloc démontre la possibilité de graver des
pièces en Silicium sur deux niveaux. Cette possibilité va séduire les
constructeurs qui doivent parfois avoir recours à des mobiles indexés
angulairement.
Les images de la FREAK INNOVISION (ULYSSE NARDIN) Innova18



Bon, maintenant, on peut débattre de l'esthétique, de la couleur des aiguilles et de la drôle de tête de cette montre, mais ce qu'elle a dans les tripes est proprement bluffant pour une "petite" manufacture, qui se permet ici de renvoyer les grosses équipes R&D de Patek Philippe à leurs chères et coûteuses études...

C'est une direction horlogère qu'on peut critiquer, au nom d'une conception de la montre qui pose Philippe Dufour en gardien des traditions, mais personne ne pourra nier qu'il se dégage une certaine poésie (j'assume !) et beaucoup d'exaltation de ces avancées micro-électro-mécaniques...

Et j'ajoute que, grâce à ces avancées, j'arrive à un tout petit peu mieux comprendre l'horlogerie compliquée...


.


Dernière édition par le Dim 9 Sep 2007 - 22:19, édité 1 fois
Revenir en haut Aller en bas
http://www.businessmontres.com
le plombier
Puits de connaissances
le plombier


Nombre de messages : 4402
Age : 52
Date d'inscription : 19/12/2006

Les images de la FREAK INNOVISION (ULYSSE NARDIN) Empty
MessageSujet: Re: Les images de la FREAK INNOVISION (ULYSSE NARDIN)   Les images de la FREAK INNOVISION (ULYSSE NARDIN) EmptyDim 9 Sep 2007 - 21:16

Ici je n'utiliserais pas le mot Poésie ,mai il est incontestable que dans le domaine de technologie Higth tech il n'est pas grand chose à apprendre des autres.Bravo à eux .Mais alors ou se positionne RM (qui est sencé faire figure de Zéro compromis m,matériaux HT.....)face à UN qui lui propose des solutions très en avance et pas que pour les boitiers.






le prix s'oublie la qualité reste (les tontons flingueurs).
Revenir en haut Aller en bas
Tokage
Membre référent
Tokage


Nombre de messages : 8715
Localisation : Brüsel
Date d'inscription : 22/05/2005

Les images de la FREAK INNOVISION (ULYSSE NARDIN) Empty
MessageSujet: Re: Les images de la FREAK INNOVISION (ULYSSE NARDIN)   Les images de la FREAK INNOVISION (ULYSSE NARDIN) EmptyLun 10 Sep 2007 - 20:44

Merci pour ces précisions techniques sur la nouvelle UN. J'ai toujours aimé la Freak pour ses innovations et son nom bien mérité. Celle-ci est particulièrement gratinée mais cela n'a pas beaucoup d'importance (exemplaire unique non-destiné à la vente). Dommage peut-être que ce look de monstre de foire ait dévié l'attention des trésors qu'elle recelait. Je suis toujours fan du Dual Ulysse mais le nouvel antichoc et la disparition des rubis m'ont bluffé : ils signent la disparition d'un des signes distinctifs les plus important de l'horlogerie, l'empierrage.

Nicolas
Revenir en haut Aller en bas
ZEN
Rang: Administrateur
ZEN


Nombre de messages : 57505
Date d'inscription : 05/05/2005

Les images de la FREAK INNOVISION (ULYSSE NARDIN) Empty
MessageSujet: Re: Les images de la FREAK INNOVISION (ULYSSE NARDIN)   Les images de la FREAK INNOVISION (ULYSSE NARDIN) EmptyLun 10 Sep 2007 - 20:52

Pourmémoire, certaines des innovations avaient déjà été présentées sur FAM l'an dernier par Ulysse Nardin

https://forumamontres.forumactif.com/Les-Interviews-f6/Ulysse-Nardin-Interview-de-Rolf-Schnyder-et-Pierre-Gygax-t5784.htm

_________________
Contraria contrariis curantur. (Les contraires se guérissent par les contraires).
Revenir en haut Aller en bas
https://sites.google.com/site/hourconquest/
fly back
Membre référent
fly back


Nombre de messages : 5729
Age : 62
Localisation : ouest
Date d'inscription : 05/09/2006

Les images de la FREAK INNOVISION (ULYSSE NARDIN) Empty
MessageSujet: Re: Les images de la FREAK INNOVISION (ULYSSE NARDIN)   Les images de la FREAK INNOVISION (ULYSSE NARDIN) EmptySam 15 Sep 2007 - 6:25

je ne viens que rarement ici, elle aurait étté miuex dans la section technique? non ?


superbes images d'une montre que j'aimerais bien porter quelques instants, ou bien pouvoir l'écouter... ce doux rotor ! comment fait il ?

merci Gregory
