restauration totale d'un JLC réserve de marche des années 50' (long)

Bonjour,

Je vous propose par photos, de voir toute une restauration de ce beau modèle trop peu vu sur les forums...

J'ai fait ce "petit" reportage avec l'aide de mon ami Bernard, de Nicolas l'horloger top et de toute l'équipe de Heurequal 33 ( http://www.heurequal33.fr/reparation-montres.aspx ), petit coup de pub mais vu le travail qu'ils m'ont laissé effectuer chez eux ça le mérite..

Voila place au photos et commentaires.. vous me pardonnerez si tous les termes ne sont pas parfaits, je fais ça de mémoire.

Désolé mais le sujet sera sur plusieurs forum, donc ne m'en veuillez pas.

Une montre bien mal entretenue

Fond de boite

Mouvement JLC 481

Sans carrure..

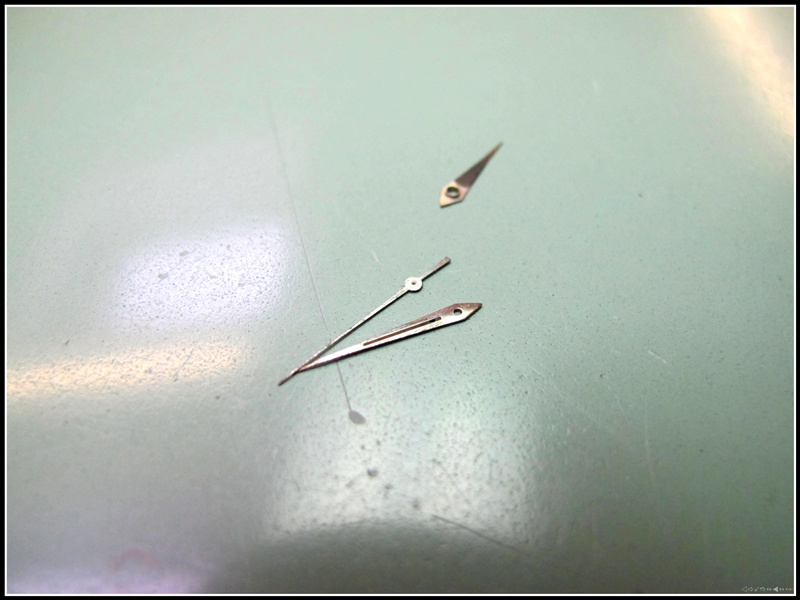

Aiguilles Dauphines

Retrait des vis de pied de Cadran

Face avant, réserve de marche, incabloc, etc...

Premiers éléménts démontés

Automatisme

Démontage pont de rouage

Masse oscillante en demie cercle

Retrait du balancier

Rouage

Pont de Barillet

Barillet

Roue d'armage

Pièces ...

Platine

Nettoyage des rubis et autres "trous"..

Idem

Rouille sur la masse..

Remontage du balancier avant lavage

Bac à lavage..

Lavage en machine 3 bains de 45m' chacun

Sortie du bain...

En attente..

Graissage barillet

Remontage du ressort "à la mano"

Carrure avant lavage

Cadran avant réfection chez Atelca

Pièces à remonter

C'est parti..

Huilage

Remontage sautoir de tirette.

Remontage roue de centre

Huilage pont

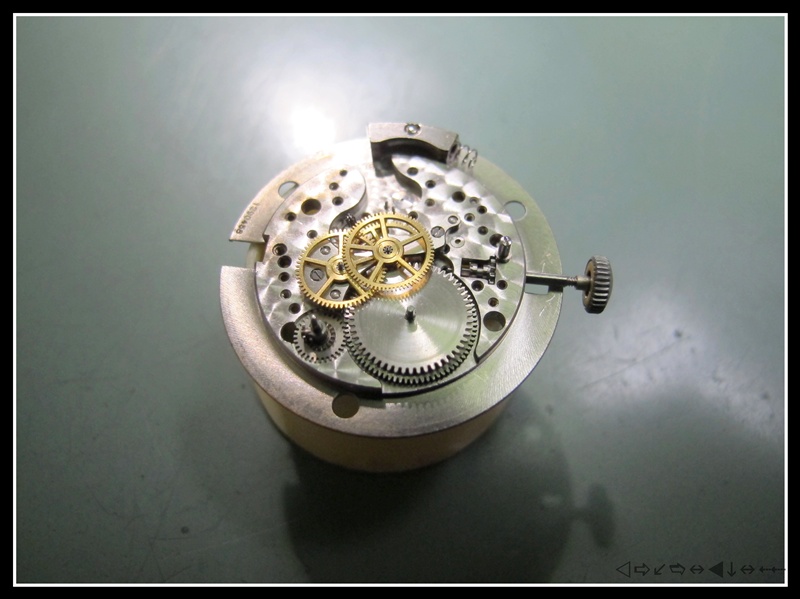

Pose rouage

Roue de couronne du barillet

Huilage

Pose barillet et huilage

Pose du rochet de barillet

Rouage.. barillet

Pose pont de barillet/rouage

Pont..

Huilage

C'est beau..

Ancre sur moelle..

Ancre posée

Pont d'échappement

Huilage

Pose balancier

Nettoyage, retrait et pose incabloc

Pose de la masse

Tout beau..

Un dernier pont..

"Démagnétisation"

Et voila, mieux que le cosc..

Roue de réserve de marche..

Réserve de marche et pose du cadran pour test.

Serrage de la chaussée

Évidage des aiguilles, relumage (sans brillance) etc..

Cadran fixé

Pose des aiguilles

Nettoyage , polissage et brossage du boitier en cercle

Lavage et .. séchage..

Finitions

Pose du verre

Emboîtage

Date et signature gravée

Enfin au poignet, sympa non ?

Merci de m'avoir lu

a+

Sacré boulot ! Chapeau bas

Joli reportage (les photos sont top), jolie restauration, jolie montre !
Je trouve assez "rigolo" le principe de l'axe déporté/décentré (je ne sais pas s'il existe un terme technique approprié) de la masse oscillante.
Merci du partage !

J.

Très beau reportage et beau résultat Chinois

très intéressant, merci pour le partage. Chinois

très sympa avec de belles photos ! thumleft

j'ai révisé la même il ya quelques semaines Fier 2

c'était ma première sur ce calibre et je craignais un peu.
On voit bien ici que la conception est finalement assez simple

restauration totale d'un JLC réserve de marche des années 50' (long) 2j4anhi

restauration totale d'un JLC réserve de marche des années 50' (long) 2j4anhi

étonnant le cadran percé pour les points lumineux et très pratique pour les refaire

Isosta

Très sympa !!

Superbe reportage et belles photos merci Chinois

@isosta a écrit:: très sympa avec de belles photos !

j'ai révisé la même il ya quelques semaines

c'était ma première sur ce calibre et je craignais un peu.
On voit bien ici que la conception est finalement assez simple

étonnant le cadran percé pour les points lumineux et très pratique pour les refaire

Isosta

C'est vrai que ces points sont très simples à recharger

a+ Wink

@isosta a écrit:: étonnant le cadran percé pour les points lumineux et très pratique pour les refaire
Isosta

Intéressante précision !
Etonnant que cette idée ne soit pas plus répandue.
J.

Très beau pas à pas... Et très jolie montre Wink

Merci pour ce bon moment Chinois

Merci du partage, beau boulot!!
Chinois

bravo...

bravo

elle est neuve!!!!

Je suis Béa d'admiration, bravo

Membre Actif Nombre de messages : 110 Age : 39 Date d'inscription : 02/04/2013

Travail magnifique ! bravohap

Merci pour le partage !

ING

jolie restauration ... et beau reportage thumright

Nouveau Nombre de messages : 11 Age : 30 Date d'inscription : 21/09/2013

Magnifique Very Happy

Membre Hyper actif Nombre de messages : 748 Date d'inscription : 03/01/2009

@isosta a écrit:: très sympa avec de belles photos !

j'ai révisé la même il ya quelques semaines

c'était ma première sur ce calibre et je craignais un peu.
On voit bien ici que la conception est finalement assez simple

étonnant le cadran percé pour les points lumineux et très pratique pour les refaire

Isosta

Me disais aussi...que cela me rappelait quelque chose!

Super boulot !

Si vous faites d'autres restaurations, n'hésitez pas à poster, c'est passionnant !

Merci

Belle renaissance! Un modèle avec un tout petit plus qui le rend bien attachant!

bientôt un up de mon sujet!

Woaow, j'ai presque eu l'impression d'être au commande et de faire... merci ! Bulles
