MessageSujet: Ma BR 03-92 en 3D (avec un D comme Dude!)...   Ma BR 03-92 en 3D (avec un D comme Dude!)... EmptyVen 29 Aoû 2008 - 0:02

Ma vie va bientôt changer... En effet, mon employeur m'a trouvé une nouvelle mission en région parisienne, je vais donc petit à petit quitter la Normandie!
Pourquoi vous dis-je ça? Tout simplement pour justifier l'activité présentée dans ce post, effectuée lors de la dernière semaine de ma mission actuelle, de ce fait très peu chargée en travail... I don't want that
En début de semaine, donc, après avoir lancé le logiciel de 3D (Catia V5 pour les intimes), j'ai commencé à esquisser des trucs sur mon écran, lorsqu'une forme géométrique bien connue est apparue devant mes yeux! Shocked Idea
Ma BR 03-92 en 3D (avec un D comme Dude!)... Br_03-10

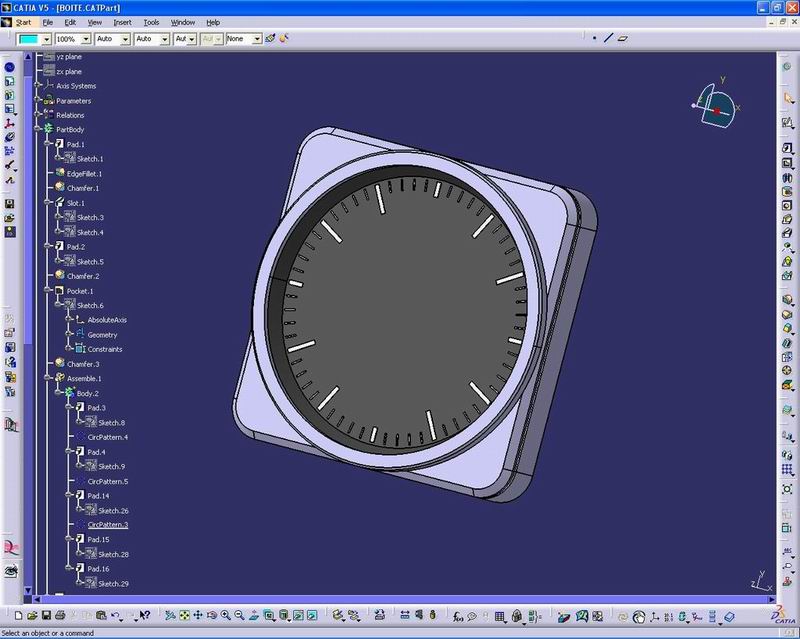

L'inspiration est venue d'elle même par la suite... Histoire de se remettre à niveau sur ce soft (faut bien un prétexte!) je suis allé au bout du truc... On creuse le cadran, on modélise les index...
Ma BR 03-92 en 3D (avec un D comme Dude!)... Br_03-11

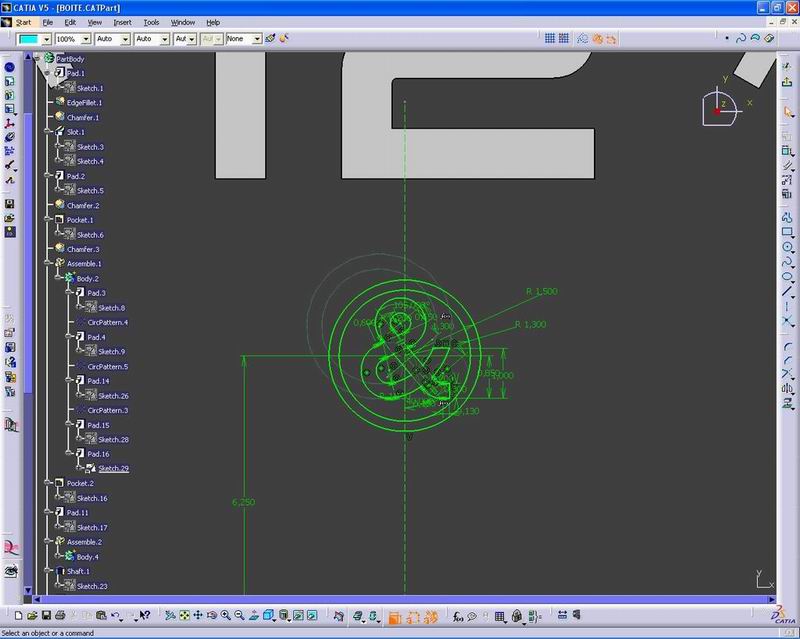

Puis viennent les chiffres et le logo (modélisés 1 à 1, on n'peut pas écrire en 3D avec le clavier, faut tout dessiner)
Ma BR 03-92 en 3D (avec un D comme Dude!)... Br_03-12
Ma BR 03-92 en 3D (avec un D comme Dude!)... Br_03-13

Avec les cornes, ça nous donne ça:
Ma BR 03-92 en 3D (avec un D comme Dude!)... Br_03-14

Le dos, succinct, ressemble à ça:
Ma BR 03-92 en 3D (avec un D comme Dude!)... Br_03-15

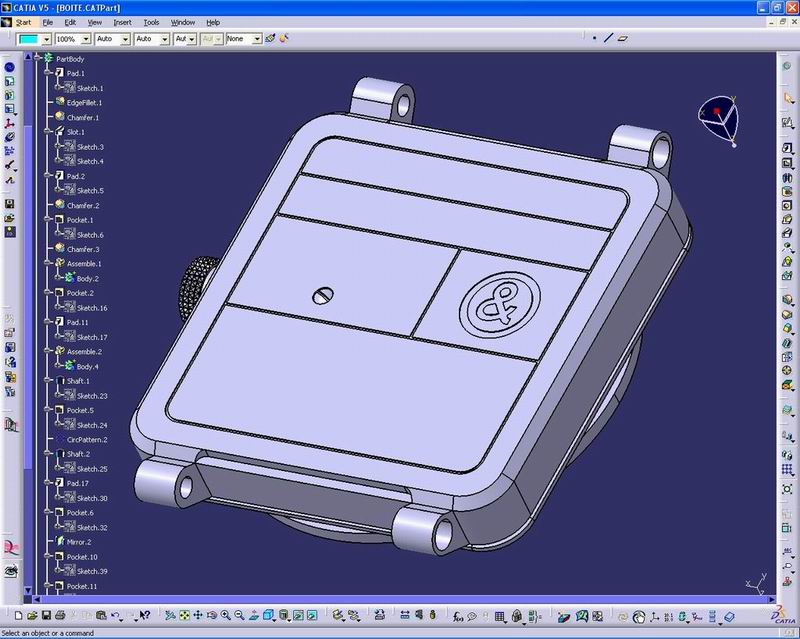

Sans oublier les subtilités (logos, et la fameuse vis "Do Not Unscrew"
Ma BR 03-92 en 3D (avec un D comme Dude!)... Br_03-16
Ma BR 03-92 en 3D (avec un D comme Dude!)... Br_03-17

Ca ira comme ça pour la boite! On fera l'impasse des nombreuses inscriptions qu'il aurait fallut modéliser une par une (Swiss Made, Aviation Type / Military spec, etc...), ainsi que sur le mouvement, par manque de temps! De toutes manières, on ne le verrait même pas!

Bon, c'est pas tout ça, mais faut des aiguilles...
Avec Catia, pouf! Voilà les aiguilles! (Plus fort que Gérard Majax-WC!) Mr. Green Galère pour prendre les mesures! (cf plus bas...)
Ma BR 03-92 en 3D (avec un D comme Dude!)... Br_03-18

Patience, vous aurez le résultat final.... à la fin! jocolor

Il faut un bracelet, maintenant! Le Nato étant difficile à modéliser (du tissu, difficile!), on se rabattra sur le classique bracelet gomme, plus esthétique à mon gout!

On commence par une demi surface génératrice!
Ma BR 03-92 en 3D (avec un D comme Dude!)... Br_03-19

qui est ensuite symétrisée, "remplie", puis percée des trous de passage de l'ardillon et creusée du fameux BR (dans l'ordre!)
Ma BR 03-92 en 3D (avec un D comme Dude!)... Br_03-20

Ne pas oublier de sculpter le dos...
Ma BR 03-92 en 3D (avec un D comme Dude!)... Br_03-21

Le travail similaire est effectué pour l'autre partie du bracelet:
Ma BR 03-92 en 3D (avec un D comme Dude!)... Br_03-22

Egalement creusée et frappée du logo (extrudé)
Ma BR 03-92 en 3D (avec un D comme Dude!)... Br_03-24

Un peu de travail fut nécessaire pour la superbe boucle et sa gravure BR:
Ma BR 03-92 en 3D (avec un D comme Dude!)... Br_03-25
Ma BR 03-92 en 3D (avec un D comme Dude!)... Br_03-26

On s'appuie sur la section de la boucle pour esquisser l'ardillon:
Ma BR 03-92 en 3D (avec un D comme Dude!)... Br_03-27

Esquisse que l'on extrude pour en créer le volume!
Ma BR 03-92 en 3D (avec un D comme Dude!)... Br_03-28

Je passe sur la réalisation des axes de bracelet et de boucle, et et sur celle du verre, transparent, que l'on ne voit donc pas! (Ah bon? geek )

Tous les éléments sont prêts, y'a plus qu'à dévoiler l'assemblage final !
Z'êtes prêts? Bon alors, c'est parti!

Le recto, vue d'ensemble:
Ma BR 03-92 en 3D (avec un D comme Dude!)... Br_03-29

Maintenant, le verso (j'n'ai pas dit Reverso, cher Ludo! Wink )
Ma BR 03-92 en 3D (avec un D comme Dude!)... Br_03-30

On se rapproche un peu:
Ma BR 03-92 en 3D (avec un D comme Dude!)... Br_03-31
Ma BR 03-92 en 3D (avec un D comme Dude!)... Br_03-32
Ma BR 03-92 en 3D (avec un D comme Dude!)... Br_03-33

Encore un peu plus... cyclops
Ma BR 03-92 en 3D (avec un D comme Dude!)... Br_03-34

Pour finir, une vue très classique de face!
Ma BR 03-92 en 3D (avec un D comme Dude!)... Br_03-35

En plus d'être bénéfique pour me remémorer mes acquis (plus de 6 mois que je n'avais pas fait de modélisation 3D), je me suis bien amusé à modéliser ma BR, qui, je tiens à le préciser, a des formes géométriques simples qui facilitent la tâche! Une Urwek serait beaucoup plus ardue à modéliser!
Ça a tout de même représenté une grosse vingtaine d'heures de "travail", et ça me fait plaisir de pouvoir vous faire partager le résultat. Certes, je ne me suis pas occupé du mouvement, car il faudrait quadrupler la durée nécessaire! Tant pis!

Au fait, pour modéliser tout ça, je n'ai rien de mieux qu'un outil swiss made pour prendre les mesures sur pièce au 10è de mm près (véridique, mais pas pour la précision!)
Ma BR 03-92 en 3D (avec un D comme Dude!)... 85011

Ça fait une excellente règle graduée! Ma BR 03-92 en 3D (avec un D comme Dude!)... Blunt_gi

En espérant que mon craquage-3D vous aura plu...
Dudement vôtre. Chinois Chinois
Revenir en haut Aller en bas
Venompower
Passionné de référence
Venompower


Nombre de messages : 3219
Age : 33
Localisation : Basse Normandie
Date d'inscription : 08/12/2007

Ma BR 03-92 en 3D (avec un D comme Dude!)... Empty
MessageSujet: Re: Ma BR 03-92 en 3D (avec un D comme Dude!)...   Ma BR 03-92 en 3D (avec un D comme Dude!)... EmptyVen 29 Aoû 2008 - 0:07

Excellent ! Ma BR 03-92 en 3D (avec un D comme Dude!)... Blunt_gi

Bien joué, c'est vraiment bien fait thumleft
Revenir en haut Aller en bas
WatchAddicted
Animateur
WatchAddicted


Nombre de messages : 1068
Localisation : Quelque part entre la méditerranée et le cercle polaire
Date d'inscription : 11/01/2008

Ma BR 03-92 en 3D (avec un D comme Dude!)... Empty
MessageSujet: Re: Ma BR 03-92 en 3D (avec un D comme Dude!)...   Ma BR 03-92 en 3D (avec un D comme Dude!)... EmptyVen 29 Aoû 2008 - 0:16

WooowwwoooW ! Shocked

Tout simplement bluffant ! thumleft

Tu t'attaques à quoi maintenant ? Incompréhensible

Un ptit défi...Serais-tu capable de nous modéliser une F.P Journe ou une Lange avec évidemment le fond saphir et vue sur le calibre (là est toute la difficulté ^^) rabbit ?


Tom.
Revenir en haut Aller en bas
Invité
Invité




Ma BR 03-92 en 3D (avec un D comme Dude!)... Empty
MessageSujet: Re: Ma BR 03-92 en 3D (avec un D comme Dude!)...   Ma BR 03-92 en 3D (avec un D comme Dude!)... EmptyVen 29 Aoû 2008 - 0:19

Excellent ! Quel talent !

thumleft
Revenir en haut Aller en bas
thomasm
Passionné de référence
thomasm


Nombre de messages : 3920
Localisation : Paris
Date d'inscription : 30/04/2007

Ma BR 03-92 en 3D (avec un D comme Dude!)... Empty
MessageSujet: Re: Ma BR 03-92 en 3D (avec un D comme Dude!)...   Ma BR 03-92 en 3D (avec un D comme Dude!)... EmptyVen 29 Aoû 2008 - 0:21

wOUA dis donc, vraiment un garçon plein de ressource le Dude!!

Fais nous profiter de tes prochaines modélisations!

thumright

Chapeau.
Revenir en haut Aller en bas
titof70
Passionné de référence
titof70


Nombre de messages : 3547
Age : 52
Localisation : Va savoir...
Date d'inscription : 22/01/2006

Ma BR 03-92 en 3D (avec un D comme Dude!)... Empty
MessageSujet: Re: Ma BR 03-92 en 3D (avec un D comme Dude!)...   Ma BR 03-92 en 3D (avec un D comme Dude!)... EmptyVen 29 Aoû 2008 - 0:22

Je suis impressionné.
Félicitations.bravohap
Revenir en haut Aller en bas
PIFPAF
Membre référent
PIFPAF


Nombre de messages : 5333
Age : 44
Localisation : parc de sceaux, avec les écureuils, dans le maquis...
Date d'inscription : 24/04/2007

Ma BR 03-92 en 3D (avec un D comme Dude!)... Empty
MessageSujet: Re: Ma BR 03-92 en 3D (avec un D comme Dude!)...   Ma BR 03-92 en 3D (avec un D comme Dude!)... EmptyVen 29 Aoû 2008 - 0:29

Super!!
Revenir en haut Aller en bas
http://www.bashfr.org/?sort=latest , www.paraletpiped.info/10.ht
PANPAN
Animateur Chevronné
PANPAN


Nombre de messages : 1373
Age : 53
Localisation : calvados
Date d'inscription : 09/02/2008

Ma BR 03-92 en 3D (avec un D comme Dude!)... Empty
MessageSujet: Re: Ma BR 03-92 en 3D (avec un D comme Dude!)...   Ma BR 03-92 en 3D (avec un D comme Dude!)... EmptyVen 29 Aoû 2008 - 0:32

GREAT!!!
Revenir en haut Aller en bas
Jason Spring
Puits de connaissances
Jason Spring


Nombre de messages : 4919
Date d'inscription : 29/04/2007

Ma BR 03-92 en 3D (avec un D comme Dude!)... Empty
MessageSujet: Re: Ma BR 03-92 en 3D (avec un D comme Dude!)...   Ma BR 03-92 en 3D (avec un D comme Dude!)... EmptyVen 29 Aoû 2008 - 0:39

Bravo, the Dude !!!
Maintenant un petit rendu sous Autodesk ou Maya, et le tour est joué.
Bravo, il faudra que tu me donnes ta technique pour la couronne thumright
Revenir en haut Aller en bas
PIFPAF
Membre référent
PIFPAF


Nombre de messages : 5333
Age : 44
Localisation : parc de sceaux, avec les écureuils, dans le maquis...
Date d'inscription : 24/04/2007

Ma BR 03-92 en 3D (avec un D comme Dude!)... Empty
MessageSujet: Re: Ma BR 03-92 en 3D (avec un D comme Dude!)...   Ma BR 03-92 en 3D (avec un D comme Dude!)... EmptyVen 29 Aoû 2008 - 0:41

En plus ca tombe bien je devais trouver un logiciel de dessin en 3D.
Revenir en haut Aller en bas
http://www.bashfr.org/?sort=latest , www.paraletpiped.info/10.ht
Jason Spring
Puits de connaissances
Jason Spring


Nombre de messages : 4919
Date d'inscription : 29/04/2007

Ma BR 03-92 en 3D (avec un D comme Dude!)... Empty
MessageSujet: Re: Ma BR 03-92 en 3D (avec un D comme Dude!)...   Ma BR 03-92 en 3D (avec un D comme Dude!)... EmptyVen 29 Aoû 2008 - 0:48

PIFPAF a écrit:
En plus ca tombe bien je devais trouver un logiciel de dessin en 3D.

Si tu cherches un modeleur fais moi signe, je suis classe A sous Alias Studio thumright
Revenir en haut Aller en bas
PIFPAF
Membre référent
PIFPAF


Nombre de messages : 5333
Age : 44
Localisation : parc de sceaux, avec les écureuils, dans le maquis...
Date d'inscription : 24/04/2007

Ma BR 03-92 en 3D (avec un D comme Dude!)... Empty
MessageSujet: Re: Ma BR 03-92 en 3D (avec un D comme Dude!)...   Ma BR 03-92 en 3D (avec un D comme Dude!)... EmptyVen 29 Aoû 2008 - 1:03

C'est cool ca, je n'y manquerais pas.
Revenir en haut Aller en bas
http://www.bashfr.org/?sort=latest , www.paraletpiped.info/10.ht
Jason Spring
Puits de connaissances
Jason Spring


Nombre de messages : 4919
Date d'inscription : 29/04/2007

Ma BR 03-92 en 3D (avec un D comme Dude!)... Empty
MessageSujet: Re: Ma BR 03-92 en 3D (avec un D comme Dude!)...   Ma BR 03-92 en 3D (avec un D comme Dude!)... EmptyVen 29 Aoû 2008 - 1:05

PIFPAF a écrit:
C'est cool ca, je n'y manquerais pas.

Je cherche d ailleur à changer de boite, donc surtout encore une fois n hésite pas un seul instant Wink
Revenir en haut Aller en bas
PIFPAF
Membre référent
PIFPAF


Nombre de messages : 5333
Age : 44
Localisation : parc de sceaux, avec les écureuils, dans le maquis...
Date d'inscription : 24/04/2007

Ma BR 03-92 en 3D (avec un D comme Dude!)... Empty
MessageSujet: Re: Ma BR 03-92 en 3D (avec un D comme Dude!)...   Ma BR 03-92 en 3D (avec un D comme Dude!)... EmptyVen 29 Aoû 2008 - 1:06

Tu te rends quand à l'invit JlC??
Revenir en haut Aller en bas
http://www.bashfr.org/?sort=latest , www.paraletpiped.info/10.ht
Jason Spring
Puits de connaissances
Jason Spring


Nombre de messages : 4919
Date d'inscription : 29/04/2007

Ma BR 03-92 en 3D (avec un D comme Dude!)... Empty
MessageSujet: Re: Ma BR 03-92 en 3D (avec un D comme Dude!)...   Ma BR 03-92 en 3D (avec un D comme Dude!)... EmptyVen 29 Aoû 2008 - 1:07

PIFPAF a écrit:
Tu te rends quand à l'invit JlC??

Je serai sur place tous les week end, je suis sur cette région chaque week end pour voir mes parents et mes potes.
Revenir en haut Aller en bas
bobby_bobby
Animateur
bobby_bobby


Nombre de messages : 1098
Age : 35
Localisation : Paris
Date d'inscription : 09/05/2007

Ma BR 03-92 en 3D (avec un D comme Dude!)... Empty
MessageSujet: Re: Ma BR 03-92 en 3D (avec un D comme Dude!)...   Ma BR 03-92 en 3D (avec un D comme Dude!)... EmptyVen 29 Aoû 2008 - 1:13

Impressionnant ce que l'on peut faire avec du savoir faire...Chapeau Dude !
Moi qui ai encore du mal pour imprimer une page....

Jérémie
Revenir en haut Aller en bas
clebar
Pilier du forum
clebar


Nombre de messages : 1745
Age : 43
Localisation : Metz - Moselle - Lorraine - France
Date d'inscription : 04/01/2007

Ma BR 03-92 en 3D (avec un D comme Dude!)... Empty
MessageSujet: Re: Ma BR 03-92 en 3D (avec un D comme Dude!)...   Ma BR 03-92 en 3D (avec un D comme Dude!)... EmptyVen 29 Aoû 2008 - 1:58

Dudesque, totalement Dudesque (avec un D majuscule bien entendu Wink )

On attend avec impatience le plaquage de textures avec effets de lumière Mr. Green
Revenir en haut Aller en bas
http://www.kanyoo.com
fred0666
Puits de connaissances
fred0666


Nombre de messages : 4446
Localisation : Nissa
Date d'inscription : 30/05/2007

Ma BR 03-92 en 3D (avec un D comme Dude!)... Empty
MessageSujet: Re: Ma BR 03-92 en 3D (avec un D comme Dude!)...   Ma BR 03-92 en 3D (avec un D comme Dude!)... EmptyVen 29 Aoû 2008 - 2:11

Impressionnant comme rendu. Du trés bon boulot.
thumleft
Revenir en haut Aller en bas
steyr
Membre référent



Nombre de messages : 5738
Date d'inscription : 15/12/2005

Ma BR 03-92 en 3D (avec un D comme Dude!)... Empty
MessageSujet: Re: Ma BR 03-92 en 3D (avec un D comme Dude!)...   Ma BR 03-92 en 3D (avec un D comme Dude!)... EmptyVen 29 Aoû 2008 - 2:48

Jason Spring a écrit:
Bravo, il faudra que tu me donnes ta technique pour la couronne thumright

Bah, une façon simple serait par enlèvement de matière :
1) un cylindre,
2) un outil de coupe appliqué par révolution pour le profil
3) un outil de coupe appliqué dans l'axe pour reproduire une denture

Christian.
Revenir en haut Aller en bas
steyr
Membre référent



Nombre de messages : 5738
Date d'inscription : 15/12/2005

Ma BR 03-92 en 3D (avec un D comme Dude!)... Empty
MessageSujet: Re: Ma BR 03-92 en 3D (avec un D comme Dude!)...   Ma BR 03-92 en 3D (avec un D comme Dude!)... EmptyVen 29 Aoû 2008 - 3:13

Bon, avant d'aller dormir :

Cylindre en gris et contour de l'outil de coupe en bleu
Ma BR 03-92 en 3D (avec un D comme Dude!)... BRa



Proposition d'enlèvement de matière lié à l'outil précédent
Ma BR 03-92 en 3D (avec un D comme Dude!)... BRb



Outil de coupe axial sur le "cylindre" déjà transformé
Ma BR 03-92 en 3D (avec un D comme Dude!)... BRc



Après répétition par pattern circulaire de l'enlèvement de matière axial, on obtient :
Ma BR 03-92 en 3D (avec un D comme Dude!)... BRd
Revenir en haut Aller en bas
Jason Spring
Puits de connaissances
Jason Spring


Nombre de messages : 4919
Date d'inscription : 29/04/2007

Ma BR 03-92 en 3D (avec un D comme Dude!)... Empty
MessageSujet: Re: Ma BR 03-92 en 3D (avec un D comme Dude!)...   Ma BR 03-92 en 3D (avec un D comme Dude!)... EmptyVen 29 Aoû 2008 - 7:39

C est bien ce que je pensais alors, en fait c est plus long sous alias, en tout cas, superbe rendu sous solid thumright
Revenir en haut Aller en bas
md_clem
Membre Actif
md_clem


Nombre de messages : 103
Age : 38
Localisation : 13
Date d'inscription : 22/08/2008

Ma BR 03-92 en 3D (avec un D comme Dude!)... Empty
MessageSujet: Re: Ma BR 03-92 en 3D (avec un D comme Dude!)...   Ma BR 03-92 en 3D (avec un D comme Dude!)... EmptyVen 29 Aoû 2008 - 7:54

Impressionnant, magnifique travail
Revenir en haut Aller en bas
The Dude
Membre référent
The Dude


Nombre de messages : 5378
Age : 42
Localisation : Seine et Oise...
Date d'inscription : 28/02/2008

Ma BR 03-92 en 3D (avec un D comme Dude!)... Empty
MessageSujet: Re: Ma BR 03-92 en 3D (avec un D comme Dude!)...   Ma BR 03-92 en 3D (avec un D comme Dude!)... EmptyVen 29 Aoû 2008 - 9:12

Merci beaucoup pour vos commentaires messieurs, c'est toujours un plaisir que de partager mes expériences horlodudesques! Chinois
thomasm a écrit:
wOUA dis donc, vraiment un garçon plein de ressource le Dude!!
Fais nous profiter de tes prochaines modélisations!
Chapeau.
Mes prochaines modélisations, ce n'est pas pour tout de suite Thomas, désolé...
Avec la nouvelle mission qui s'annonce, la recherche de logement dans la banlieue ouest de Paris, et le déménagement, j'ai des occupations pendant 2 mois.... J'en suis tout épuisé rien que d'y penser! I don't want that
Jason Spring a écrit:
Bravo, the Dude !!!
Maintenant un petit rendu sous Autodesk ou Maya, et le tour est joué.
Bravo, il faudra que tu me donnes ta technique pour la couronne thumright
Le rendu, j'y connais rien... En conception méca, c'est pas vraiment important, en fait...
Pour la couronne, j'ai esquissé la section en dents de scie suivant l'axe, une génération du volume par révolution, ensuite, en vue de face de cette même couronne, j'ai "creusé" un évidement (en triangle inversé), puis créé une répétition circulaire de cet évidement autour de l'axe... Et le tour fut joué!
clebar a écrit:
Dudesque, totalement Dudesque (avec un D majuscule bien entendu Wink )
On attend avec impatience le plaquage de textures avec effets de lumière Mr. Green
J'vais voir aujourd'hui ce que je peux faire au niveau des couleurs...
Revenir en haut Aller en bas
Deniz
Membre Hyper actif
Deniz


Nombre de messages : 559
Age : 59
Localisation : Strasbourg
Date d'inscription : 24/01/2007

Ma BR 03-92 en 3D (avec un D comme Dude!)... Empty
MessageSujet: La Modelisation 3D m'a toujours fasciné   Ma BR 03-92 en 3D (avec un D comme Dude!)... EmptyVen 29 Aoû 2008 - 9:36

grand bravo.

Deniz
Revenir en haut Aller en bas
http://www.phase-de-lune.net
Alain Guihard
Membre Hyper actif
Alain Guihard


Nombre de messages : 580
Localisation : Pas loin de Grenoble
Date d'inscription : 20/12/2007

Ma BR 03-92 en 3D (avec un D comme Dude!)... Empty
MessageSujet: CAO   Ma BR 03-92 en 3D (avec un D comme Dude!)... EmptyVen 29 Aoû 2008 - 10:39

Bonjour Dude,
Bravo pour le résultat !
Ayant 30 ans de bureau d'études dont 6 sur ProEngineer (derrière moi suite à une reconversion totale), j'approuve ton approche horlogesque !
Ton option pour la couronne est, je pense, plus rapide que celle proposée par Steyr !
Pour info sur Proeng. on peut importer une police de caractère et l'extruder en relief ou en creux, ce qui aurait facilité ton boulot sur le cadran !
Encore bravo !
Alain
Revenir en haut Aller en bas

Ma BR 03-92 en 3D (avec un D comme Dude!)...
Revenir en haut
Page 1 sur 4Aller à la page : 1, 2, 3, 4  Suivant
 Sujets similaires
-
» avec un Z comme Ze montre of Ze manufacture
» L'abus de FAM (et de Dude notamment) nuit à votre santé... financière
» Rallye automobile Sologne 20 janvier 2018 avec Junghans & Stef comme partenaires
» probleme avec fermoir deployant avec bouton poussoir sur une citizen
» Comme un fou avec ma "petite" Yema!

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
FORUMAMONTRES :: Forum général de discussions horlogères-
Sauter vers:
