MessageSujet: Petite Lip électro   Petite Lip électro EmptyLun 04 Mai 2009, 13:52

Bonjour à tous,

Je ne suis pas fana de montres féminines, mais lorsque j'ai vu cette petite toute seule, j'ai craqué, plus par la curiosité du mouvement.

Ce matin je l'ai ouverte et j'ai été surpris par ce mouvement.

Après quelques recherches dans mes books perso, rien, google rien, ou alors je m'y prend comme un manche (possible Mr. Green )

Dons j'aimerai avoir des renseignements et votre avis sur cette petite chose.

Petite Lip électro S73f0412

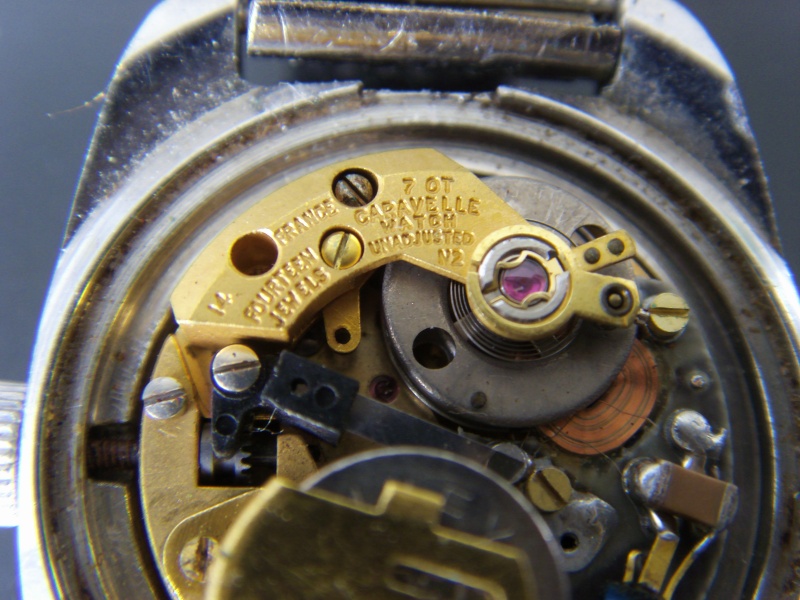

Petite Lip électro S73f0410

Petite Lip électro S73f0411

Le mouvement me semble en bon état, le balancier tourne sans problème, reste à changer la pile pour voire si la petite dame souhaite démarrer.

Merci d'avance pour vos commentaires Chinois
Revenir en haut Aller en bas
Raoul94
Passionné absolu
Raoul94


Nombre de messages : 2841
Date d'inscription : 14/03/2009

Petite Lip électro Empty
MessageSujet: Re: Petite Lip électro   Petite Lip électro EmptyLun 04 Mai 2009, 14:12

Il me semble que quelqu'un a parlé d'une Lip Electro hier, en tout cas ça m'a fait faire une recherche sur la baie ou je ne rien trouvé.

Je vois "Caravelle" sur le mouvement, peut-être une coincidence, mais Bulova, les rois de le l'électro, avaient une sous-marque Caravelle.

Espérons qu'elle repartira, sans aiguille des secondes l'électro sera moins "visible" que sur Accutron.
Revenir en haut Aller en bas
uorips38
Membre Actif
uorips38


Nombre de messages : 129
Age : 41
Localisation : PARIS
Date d'inscription : 04/07/2008

Petite Lip électro Empty
MessageSujet: Re: Petite Lip électro   Petite Lip électro EmptyLun 04 Mai 2009, 17:01

J'ai vu une montre avec le meme type de mouvement sur un certain site. Voilà ce qui était dit à son sujet :
MONTRE LIP DES ANNES 1940 - 1950 EN OR 18 CARAT : POINCON TETE D'AIGLE A L'INTERIEUR

CALIBRE : marvin 773

MONTRE AVEC UNE PILE : ANNEE CHARNIERE ENTRE LE TOUT MECANIQUE ET LE DEBUT DES PILES - AVEC CETTE MONTRE LIP A VOULU RELIER LES DEUX SYSTEMES ( mecanique AVEC pile) SANS RENIER SON STYLE DE FABRICATION : la mecanique de précision.

PLUS TARD LES MONTRES A PILE ONT PRIS LE DESSUS ET LIP A BEAUCOUP PERDU CETTE MONTRE A ETE FAIT EN PEU D'EXEMPLAIRE CAR TRES COUTEUSE A LAFABRICATION.

Peut-etre que cela t'aidera...
Revenir en haut Aller en bas
kelorkilé
Membre référent
kelorkilé


Nombre de messages : 5646
Age : 74
Localisation : L.A.
Date d'inscription : 27/04/2008

Petite Lip électro Empty
MessageSujet: Re: Petite Lip électro   Petite Lip électro EmptyLun 04 Mai 2009, 17:42

Merci,

Je vais chercher encore et certainement que d'autres Fameurs vont m'aider.

J'ai un problème car je ne trouve pas la pile correspondante, c'est une Timex C et Timex ne fait maintenant que la CA Incompréhensible
Revenir en haut Aller en bas
ChP
Passionné absolu
ChP


Nombre de messages : 2696
Age : 72
Localisation : ex Alsace, à ce jour Franche-Comté
Date d'inscription : 06/09/2006

Petite Lip électro Empty
MessageSujet: 40/50   Petite Lip électro EmptyLun 04 Mai 2009, 18:00

Que veut dire années 40/50

quand on sait que la première montre électrique est l'Hamilton avec son calibre H500 et date de 1957

ce calibre TRANSISTORISé signé Caravelle ou l'autre Marvin cité datent tous les deux du début des années 70

Ce calibre est certainement un R50 TRANSISTORISé

certainement une coopération avec les américains et LIp qui avait travaillé également en coop avec ELGIN
aMicalement
Revenir en haut Aller en bas
sylvav
Membre Actif
sylvav


Nombre de messages : 109
Localisation : PARIS
Date d'inscription : 28/02/2007

Petite Lip électro Empty
MessageSujet: Re: Petite Lip électro   Petite Lip électro EmptyLun 04 Mai 2009, 22:59

Il s'agit effectivement d'un calibre LIP R50, construit sur un principe similaire au LIP R148 pour homme.
Revenir en haut Aller en bas
pmk
Membre référent
pmk


Nombre de messages : 5029
Localisation : La Manche
Date d'inscription : 27/03/2008

Petite Lip électro Empty
MessageSujet: Re: Petite Lip électro   Petite Lip électro EmptyLun 04 Mai 2009, 23:42

J'ai trouvé ça : http://watchesz.free.fr/mfa/calibre%20R148.htm

Il parle de pile référence 386.
Revenir en haut Aller en bas
kelorkilé
Membre référent
kelorkilé


Nombre de messages : 5646
Age : 74
Localisation : L.A.
Date d'inscription : 27/04/2008

Petite Lip électro Empty
MessageSujet: Re: Petite Lip électro   Petite Lip électro EmptyMar 05 Mai 2009, 08:45

Merci,

386 trop grosse : diamètre 11,5 Hauteur 4,1

Je crois avoir trouvé, varta 309 : diamètre 7,9 Hauteur 5,4 je vais esssayer ça.
Revenir en haut Aller en bas
ChP
Passionné absolu
ChP


Nombre de messages : 2696
Age : 72
Localisation : ex Alsace, à ce jour Franche-Comté
Date d'inscription : 06/09/2006

Petite Lip électro Empty
MessageSujet: Pile   Petite Lip électro EmptyMar 05 Mai 2009, 14:42

Pile pour R50 la 309


le LIP R50(appelé REX50également) ou ESA 9190, c'est la même chose
Il fut présenté pour la première fois une montre dame LIP équipée de ce calibre en 1966 à Bâle.


La coopération entre LIP et ESA commença en 1967 afin de développer ce calibre.
Ce calibre fut vendu aux USA, il équipa de nombreuses montres et eut différentes appelations
FAVOR 308 - GRUEN 80 - BULOVA Caravelle 70T ainsi que plusieurs WATHAM.
Les dérivés de ce calibre sont le R51 et R53


aMicalement
Revenir en haut Aller en bas
kelorkilé
Membre référent
kelorkilé


Nombre de messages : 5646
Age : 74
Localisation : L.A.
Date d'inscription : 27/04/2008

Petite Lip électro Empty
MessageSujet: Re: Petite Lip électro   Petite Lip électro EmptyMar 05 Mai 2009, 18:09

Merci ChP pour toutes ces informations.

J'ai commencé à la démonter et elle est très sale au niveau de l'électro-aimant, l'axe de balancier est un peu oxidé sinon tout est ok pour l'instant, on verra à la remise sous tension.

Il n'y a que la partie électrique qui pourra éventuellement me poser des problèmes, mais je pense qu'il est encore possible de trouver des pièces.

Si éventuellement quelqu'un a la planche de ce mouvement, ou tout autres docs, je suis preneur.

Je commence à avoir l'habitude, j'ai déjà refait 2 R148 et 1 R184, qui sont d'ailleurs les mêmes, si ce n'est le dato.

Je vous remercie tous

et à + Chinois
Revenir en haut Aller en bas
nermal
Puits de connaissances
nermal


Nombre de messages : 4049
Age : 65
Localisation : I/c\I
Date d'inscription : 01/11/2008

Petite Lip électro Empty
MessageSujet: Re: Petite Lip électro   Petite Lip électro EmptyMar 05 Mai 2009, 18:31

Hello Gérard ;
Calibres R148/184
http://watchesz.free.fr/mfa/calibre%20R148.htm
Eclaté :
http://watchesz.free.fr/mfa/references_et_eclate_r148.htm
Notice :
http://watchesz.free.fr/mfa/notice_technique_r148.htm

Mais je n'y vois ni résistance (il me semble bien qu'il y en a une en face du transistor), ni transistor non plus... au cas où il faudrait des pièces électroniques, avec les références pour le transistor et le type/valeur pour la résistance, c'est en principe trouvable.

Hélas, le R50 n'est pas documenté :
http://watchesz.free.fr/mfa/calibres.htm

Attendons de voir ce que ChP a dans ses tiroirs
Chinois
Revenir en haut Aller en bas
kelorkilé
Membre référent
kelorkilé


Nombre de messages : 5646
Age : 74
Localisation : L.A.
Date d'inscription : 27/04/2008

Petite Lip électro Empty
MessageSujet: Re: Petite Lip électro   Petite Lip électro EmptyMar 05 Mai 2009, 18:46

Merci Guy,

R 148 j'ai déjà, en revanche le R50 J'ai rien trouvé jusqu'à maintenant.

Demain je passe chez mon pote Horlo peut-être qu'il a ça.

Je vous tiens au courant si jamais Incompréhensible

Cdt GG
Chinois
Revenir en haut Aller en bas
sylvav
Membre Actif
sylvav


Nombre de messages : 109
Localisation : PARIS
Date d'inscription : 28/02/2007

Petite Lip électro Empty
MessageSujet: Re: Petite Lip électro   Petite Lip électro EmptyMer 06 Mai 2009, 22:42

Ci-dessous la planche éclaté du RE50 / ESA9190

Petite Lip électro SCN_0001
Revenir en haut Aller en bas
nermal
Puits de connaissances
nermal


Nombre de messages : 4049
Age : 65
Localisation : I/c\I
Date d'inscription : 01/11/2008

Petite Lip électro Empty
MessageSujet: Re: Petite Lip électro   Petite Lip électro EmptyMer 06 Mai 2009, 23:12

Super Sylvav. Chinois
C'est l'ami kélorkilé qui va bicher Mr. Green
Revenir en haut Aller en bas
kelorkilé
Membre référent
kelorkilé


Nombre de messages : 5646
Age : 74
Localisation : L.A.
Date d'inscription : 27/04/2008

Petite Lip électro Empty
MessageSujet: Re: Petite Lip électro   Petite Lip électro EmptyJeu 07 Mai 2009, 07:38

Merci Sylvav t'es un dieu bravohap

Je suis allé chez mon horlo il avait "peut-être" mais il fallait qu'il recherche dans sa cave, et je connais sa cave un vrai b..del, je ferai des photos un jour.

J'ai démonté nettoyé huilé et essayé, il y a une impulsion lorsque je met la pile le balancier balbutie, puis s'arrête, je vérifie la pile à chaque fois pour la tester, si déchargée ce serait un signe de court-cicuit.

Pour l'instant je vais re démonter et tout vérifier, mais je pense qu'il y a un problème au niveau d'un des composants électroniques.

La platine de droite sur le schéma avec l'électro-aimant, c'est celle-ci qui me pose des problèmes.

La suite à plus

Chinois

Ps : des docs éventuellement, sur les valeurs électroniques des composants me serviront aussi.

Et Merci encore
Revenir en haut Aller en bas
machinchouettetrucbidule
Pilier du forum
machinchouettetrucbidule


Nombre de messages : 1725
Age : 54
Localisation : groland
Date d'inscription : 17/04/2007

Petite Lip électro Empty
MessageSujet: Re: Petite Lip électro   Petite Lip électro EmptyVen 06 Nov 2009, 18:02

simple défaut de conception, le stop-seconde est une came venant stopper un ergot sutr le rotor (équivalent du balancier), et avec le temps l'ensemble se déforme, l''aimant et l'électroaimant viennent en contact, la pile se vide très rapidement à force d'être sollicitée et c'est cuit Crying or Very sad
je crois qu'il y a un équivalent quartz en échange standard, mais juste pour les clients qui tiennent à leur montre...
Revenir en haut Aller en bas
kelorkilé
Membre référent
kelorkilé


Nombre de messages : 5646
Age : 74
Localisation : L.A.
Date d'inscription : 27/04/2008

Petite Lip électro Empty
MessageSujet: Re: Petite Lip électro   Petite Lip électro EmptyVen 06 Nov 2009, 18:11

Salut Manu,
J'ai laissé tomber, je ne trouve pas de pièces.
Un jour peut-être Incompréhensible

Merci à + Chinois
Revenir en haut Aller en bas
carlgustav
Puits de connaissances



Nombre de messages : 4899
Date d'inscription : 27/10/2009

Petite Lip électro Empty
MessageSujet: Re: Petite Lip électro   Petite Lip électro EmptyJeu 28 Jan 2010, 01:11

De conception bien plus moderne que la 148 . Plus de lame pour le contact, ça devrait simplifier la vie.

Cette pièce là était en effet fragile, et difficile à bien positionner;

Sur le Landeron 4750, les suisses avaient utilisés deux lames convergentes, se réunissant en appui l'une sur l'autre au bout, d'où un système plus robuste, maist de couple résistant guère plus élevé, voire égal.

Va falloir lui faire un petit nettoyage, le dernier date des années 80 ....
Revenir en haut Aller en bas
MARC-RENE
Membre Hyper actif



Nombre de messages : 561
Age : 67
Localisation : OISE
Date d'inscription : 25/01/2008

Petite Lip électro Empty
MessageSujet: Re: Petite Lip électro   Petite Lip électro EmptyJeu 28 Jan 2010, 08:22

Bonjour,
La pile type "C" correspond à la RENATA 323 encore en vente.
Cordialement,
Revenir en haut Aller en bas
fly back
Membre référent
fly back


Nombre de messages : 5729
Age : 62
Localisation : ouest
Date d'inscription : 05/09/2006

Petite Lip électro Empty
MessageSujet: Re: Petite Lip électro   Petite Lip électro EmptyJeu 18 Mar 2021, 14:52

je cherche un schéma de  circuit ou quelqu'un qui puisse en mesure de l'établir pour recherche d'équivalence de composants  car la panne majeur est le circuit, assez simple,  composé d'un transistor, C et R... les capa doivent mal vieillir

le brevet est déposé en 1969 n 2.063.101
