Bonjour,
J'ai envie de vous faire partager la découverte de l'utilisation de mes derniers outils.
Pour ce faire, il faut un cadavre à cylindre :
Mes premiers tampons Cimg2710

Comme vous voyez, il y a encore pas mal de chose à faire... Dent cassée, ressort plié...
Mais dans l'immédiat, seul le cylindre nous intéresse. Son état n'est pas brillant : gros plan sur le pivot inférieur cassé. Idem pour le supérieur (on ne fait pas les choses à moitié, tant qu'à faire).

Mes premiers tampons Cimg2711

Et voila la dernière acquisition : le petit banc qui complète les outils pour tampons. Les chasses, je me morfondais de ne pouvoir les utiliser sans lui. Il y en a un assortiment pour choisir celle qui sera la mieux adaptée. Elles sont posées derrière.

Mes premiers tampons Cimg2712

La chasse permet de repousser par l'intérieur le tampon serré dans le cylindre, lequel est tenu par le banc. L'air de rien ça tient déjà fort et le marteau est requis. Pourtant, le diamètre du tampon et de 0,83mm.
Le voici retiré :
Mes premiers tampons Cimg2810

et les différentes pièces séparées en trois parties, avec une pièce de 1 cent pour avoir une idée de la taille.
Mes premiers tampons Cimg2811

Ensuite, longtemps après, le temps de trouver les tampons neufs ... et de voir la différence avec les vieux.
Mes premiers tampons Cimg2812

Remise du premier tampon (supérieur) en place. Il est recommandé d'enfoncer le tampon à bonne profondeur en refermant le cylindre jusqu'à hauteur du trou latéral, pour ne pas laisser d'espace vide qui, je cite, "attire l'huile".
Mes premiers tampons Cimg2813

De l'autre côté, pose du tampon supérieur...
Mes premiers tampons Cimg2814

et chasser en place avec le banc toujours, même profondeur. La chasse utilisée est posée à côté du banc.
Mes premiers tampons Cimg2815

Et enfin résultat final, temporaire...
Mes premiers tampons Cimg2816
car le tampon serre au niveau du pivot dans le rubis.
Il faudra donc un passage par le tour à pivoter.

À la prochaine Wink
Bruno
Revenir en haut Aller en bas
cévé
Membre Actif
cévé


Nombre de messages : 78
Age : 85
Localisation : Aisne
Date d'inscription : 10/03/2014

Mes premiers tampons Empty
MessageSujet: Re: Mes premiers tampons   Mes premiers tampons EmptyMer 26 Nov 2014 - 15:51


Pour ma part j'utilise l'outil à détamponner CASSARD (à gauche)
Qui peut, mieux que Henry Louis Belmont, en faire la description dans son ouvrage « L'échappement à cylindre » ?
La plaque centrale du haut est percée de trous calibrés qui vont, en faisant la rotation, se placer en face des trous également calibrés placés en dessous

Mes premiers tampons Cassard
Revenir en haut Aller en bas
brunod
Passionné absolu
brunod


Nombre de messages : 2596
Age : 59
Localisation : Liège
Date d'inscription : 21/01/2013

Mes premiers tampons Empty
MessageSujet: Re: Mes premiers tampons   Mes premiers tampons EmptyMer 26 Nov 2014 - 16:12

Ah !! Celui-là je ne l'avais encore jamais vu.
Merci pour la photo Wink
Revenir en haut Aller en bas
isosta
Membre référent
isosta


Nombre de messages : 9536
Age : 64
Localisation : Isère
Date d'inscription : 14/03/2009

Mes premiers tampons Empty
MessageSujet: Re: Mes premiers tampons   Mes premiers tampons EmptyMer 26 Nov 2014 - 18:21

On dirait le post d'une toute jeune fille !

enfin le titre.... confiused

Ok je file ... de toute façon j'ai un rencard urgent ....

Isosta
Revenir en haut Aller en bas
Wolfy
Puits de connaissances
Wolfy


Nombre de messages : 4016
Age : 60
Localisation : COLMAR
Date d'inscription : 13/09/2014

Mes premiers tampons Empty
MessageSujet: Re: Mes premiers tampons   Mes premiers tampons EmptyMer 26 Nov 2014 - 18:42

isosta a écrit:
On dirait le post d'une toute jeune fille !

enfin le titre.... confiused

Ok je file ... de toute façon j'ai un rencard urgent ....

Isosta
affraid ptr
Merci pour le partage Brunod
Revenir en haut Aller en bas
Skwiz
Membre super actif
Skwiz


Nombre de messages : 331
Localisation : Paris
Date d'inscription : 23/10/2014

Mes premiers tampons Empty
MessageSujet: Re: Mes premiers tampons   Mes premiers tampons EmptyMer 26 Nov 2014 - 18:46

isosta a écrit:
On dirait le post d'une toute jeune fille !

enfin le titre.... confiused

Ok je file ... de toute façon j'ai un rencard urgent ....

Isosta

J'avoue que ca m'a traversé l'esprit!
Revenir en haut Aller en bas
lithium
Membre éminent.
lithium


Nombre de messages : 15982
Age : 49
Localisation : Bruxelles
Date d'inscription : 22/11/2009

Mes premiers tampons Empty
MessageSujet: Re: Mes premiers tampons   Mes premiers tampons EmptyMer 26 Nov 2014 - 19:01

isosta a écrit:
On dirait le post d'une toute jeune fille !
enfin le titre.... confiused
Ok je file ... de toute façon j'ai un rencard urgent ....
Isosta

Moi aussi j'y pensais, un post genre forum doctissimo 10-15 ans,  mais j'osais pas le dire Mr. Green
Revenir en haut Aller en bas
brunod
Passionné absolu
brunod


Nombre de messages : 2596
Age : 59
Localisation : Liège
Date d'inscription : 21/01/2013

Mes premiers tampons Empty
MessageSujet: Re: Mes premiers tampons   Mes premiers tampons EmptyMer 26 Nov 2014 - 19:07

C'était voulu ! flower
Tout est bon pour attirer le lecteur pig
BD
Revenir en haut Aller en bas
Milou
Membre référent
Milou


Nombre de messages : 5143
Age : 71
Localisation : 68
Date d'inscription : 30/01/2011

Mes premiers tampons Empty
MessageSujet: Re: Mes premiers tampons   Mes premiers tampons EmptyJeu 27 Nov 2014 - 7:02

Salut Bruno!

J'ai aussi un problème avec un cylindre. Il faut que je poste quelque photos. Avec quel objectif as-tu fait tes images?

Revenir en haut Aller en bas
brunod
Passionné absolu
brunod


Nombre de messages : 2596
Age : 59
Localisation : Liège
Date d'inscription : 21/01/2013

Mes premiers tampons Empty
MessageSujet: Re: Mes premiers tampons   Mes premiers tampons EmptyJeu 27 Nov 2014 - 9:21

Milou a écrit:
Salut Bruno!
J'ai aussi un problème avec un cylindre. Il faut que je poste quelque photos. Avec quel objectif as-tu fait tes images?
Avec l'objectif que vous puissiez les voir rendeer
Non, plus sérieusement, avec mon bête apn, mais comme il ne grossit pas suffisamment pour tout ce qui est petit et proche, j'utilise soit une loupe monoculaire que je colle sur l'objectif, soit une loupe classique tenue à bonne distance. C'est pour cela que mes photos sont toujours sur phase arrêtée et que l'on ne voit pas mes mains, puisque les deux sont occupées.
Sur la photo où on voit les 4 tampons, on voit d'ailleurs le reflet du flash rectangulaire sur le verre de la loupe.
Revenir en haut Aller en bas
Bernard
Passionné de référence



Nombre de messages : 3416
Age : 93
Localisation : 74200 La Hiaute .....
Date d'inscription : 29/03/2007

Mes premiers tampons Empty
MessageSujet: Mes premiers tampons   Mes premiers tampons EmptyJeu 27 Nov 2014 - 9:46

Bonjour ,
Merci à toi Brunod pour ta série d'images qui rappelle de bons (c'était le "Bon-Temps)et souvent mauvais souvenirs .... (La casse)
Pour moi , remplacer un tampon demeure une des taches les plus ingrates voire difficiles du métier ,
que j'ai peu et  n'aimais pas faire , qui nécessite des doigts de fées.... et une sensibilité indispensables ...
Détamponner , retamponner  .... sans fendre le cylindre ....  Brrrrrrrrrrr !!
et ensuite , s'occuper du pivot ......de la gomme laque qui ne renforce pas assez le cylindre ...
Une "encoche"mal choisie sur la broche du tour à pivoter .... un appui trop fort sur le brunissoir ...et c'est la "cata" ,
situation qui me fait apprécier mon statut actuel de retraité ....
Merci à toi Cévé pour la présentation de ton "outil  de gauche" peu courant ... je ne connaissais pas ...
Enfin le titre ....  , je ne puis pas résister  affraid  .... leur inconvénient majeur ...
Avec eux , on ne pouvait pas "tout-faire" ... natation , vélo , ou autres etc...etc.... clown
Bonne journée ,
bm
Revenir en haut Aller en bas
lithium
Membre éminent.
lithium


Nombre de messages : 15982
Age : 49
Localisation : Bruxelles
Date d'inscription : 22/11/2009

Mes premiers tampons Empty
MessageSujet: Re: Mes premiers tampons   Mes premiers tampons EmptyJeu 27 Nov 2014 - 14:09

[edit HS]
Revenir en haut Aller en bas
montre61
Animateur Chevronné
montre61


Nombre de messages : 1464
Localisation : Limbourg Pays-Bas
Date d'inscription : 06/01/2013

Mes premiers tampons Empty
MessageSujet: Re: Mes premiers tampons   Mes premiers tampons EmptyJeu 27 Nov 2014 - 17:40

j'ai travaillé aussi sur mes cylindres mais sans tampons... Mr. Green
Mes premiers tampons Moteur1
Revenir en haut Aller en bas
Milou
Membre référent
Milou


Nombre de messages : 5143
Age : 71
Localisation : 68
Date d'inscription : 30/01/2011

Mes premiers tampons Empty
MessageSujet: Re: Mes premiers tampons   Mes premiers tampons EmptyVen 28 Nov 2014 - 5:59

montre61 a écrit:
j'ai travaillé aussi sur mes cylindres mais sans tampons... Mr. Green
Spoiler:

Au travail! Atelier polissage et photos avant/après Mr. Green
Revenir en haut Aller en bas
montre61
Animateur Chevronné
montre61


Nombre de messages : 1464
Localisation : Limbourg Pays-Bas
Date d'inscription : 06/01/2013

Mes premiers tampons Empty
MessageSujet: Re: Mes premiers tampons   Mes premiers tampons EmptyVen 28 Nov 2014 - 8:15

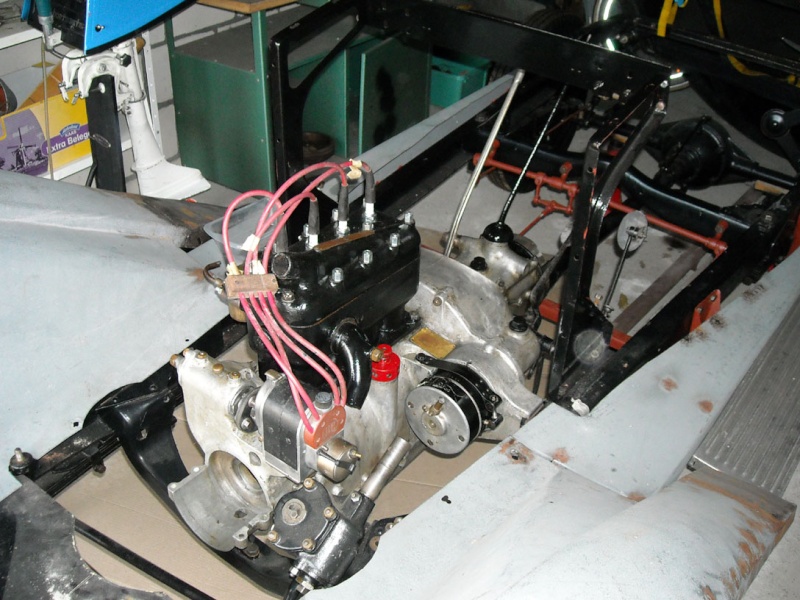

oui chef...
Mes premiers tampons Av10
Revenir en haut Aller en bas
Milou
Membre référent
Milou


Nombre de messages : 5143
Age : 71
Localisation : 68
Date d'inscription : 30/01/2011

Mes premiers tampons Empty
MessageSujet: Re: Mes premiers tampons   Mes premiers tampons EmptyVen 28 Nov 2014 - 11:07

C'est très bien! Wink Ce sera quoi une fois fini?

Revenir en haut Aller en bas
montre61
Animateur Chevronné
montre61


Nombre de messages : 1464
Localisation : Limbourg Pays-Bas
Date d'inscription : 06/01/2013

Mes premiers tampons Empty
MessageSujet: Re: Mes premiers tampons   Mes premiers tampons EmptyVen 28 Nov 2014 - 16:52

Je ne sais pas. Je n'ai pas beaucoups de temps helas. Pleure 2 Mais ca va moins vite que le cylindre de cette post.
Revenir en haut Aller en bas
brunod
Passionné absolu
brunod


Nombre de messages : 2596
Age : 59
Localisation : Liège
Date d'inscription : 21/01/2013

Mes premiers tampons Empty
MessageSujet: Re: Mes premiers tampons   Mes premiers tampons EmptyMar 16 Déc 2014 - 20:34

Bon, suite des tampons et comme promis, le passage au tour à pivoter.
Le problème avec mes tampons (avec tous les tampons ?) c'est qu'ils ne sont pas utilisables tels quels. Après avoir remplacé des tampons dans 4 montres différentes, pas une fois ils n'ont été directement utilisables, à la différence d'un remplacement de cylindre.

Mais cette fois, un bras de la serge avait été cassé et ressoudé à l'étain. Le problème est que l'étain a débordé de son emplacement initialement prévu et a également soudé le cylindre. Il s'est donc cassé lors du démontage.
Je l'ai remplacé par un cylindre de bon diamètre mais trop court d'un mm.
La serge étant fragilisée, elle a cassé et je l'ai ressoudée un nombre incroyable de fois. Tout ça pour dire que je me voyais mal pivoter le tampon avec la serge en place.
J'ai donc utilisé un coeur d'entrainement.

Mes premiers tampons Cimg2821
Remarquez que je n'utilise pas d'archet, mais un système de bobinage à ressort fixé à la base du tour et que je trouve bien plus pratique.
Ici vous voyez l'astuce que j'ai employé : sortir le tampon inférieur de la longueur manquante et tourner un nouveau pivot, car l'ancien était cassé. La section a déjà été réduite sur une broche de support lors de l'étape précédente pour tenir maintenant dans l'orifice de la broche.

Mes premiers tampons Cimg2822

Comment savoir quand c'est terminé ? Avant que cela ne casse mais surtout lorsque le pivot entre et bouge librement dans le rubis.
Toujours avec le coeur dans ce cas-ci.
Mes premiers tampons Cimg2823

Essai dans le mouvement
Mes premiers tampons Cimg2824
et la pièce finalement terminée
Mes premiers tampons Cimg2825

La serge a finalement pu être remise sur le cylindre sans re-casser et la montre fonctionne enfin !
Revenir en haut Aller en bas
Wolfy
Puits de connaissances
Wolfy


Nombre de messages : 4016
Age : 60
Localisation : COLMAR
Date d'inscription : 13/09/2014

Mes premiers tampons Empty
MessageSujet: Re: Mes premiers tampons   Mes premiers tampons EmptyMar 16 Déc 2014 - 21:05

On te crois pas ^^ on veut voir la montre Mr. Green
Revenir en haut Aller en bas
Milou
Membre référent
Milou


Nombre de messages : 5143
Age : 71
Localisation : 68
Date d'inscription : 30/01/2011

Mes premiers tampons Empty
MessageSujet: Re: Mes premiers tampons   Mes premiers tampons EmptyMer 17 Déc 2014 - 7:38

Quel pro tu fais Bruno! Félicitation!

Où trouve-t-on une broche de support?
Revenir en haut Aller en bas
brunod
Passionné absolu
brunod


Nombre de messages : 2596
Age : 59
Localisation : Liège
Date d'inscription : 21/01/2013

Mes premiers tampons Empty
MessageSujet: Re: Mes premiers tampons   Mes premiers tampons EmptyMer 17 Déc 2014 - 10:12

Milou a écrit:
Quel pro tu fais Bruno! Félicitation!

Où trouve-t-on une broche de support?
C'est un problème de vocabulaire de ma part. La broche de support est celle que l'on voit en photo 1 où l'axe est "déposé", "supporté" par la broche.
Pour diminuer son diamètre, c'est la seule façon de procéder puisque je ne sais pas le tenir autrement.
En photo 2, la broche est un orifice pour y passer le pivot ce qui le laisse dépasser librement pour avoir plus facile de l'ajuster notamment en longueur.
Les différentes broches sont normalement fournies avec le tour à pivoter.
Revenir en haut Aller en bas
brunod
Passionné absolu
brunod


Nombre de messages : 2596
Age : 59
Localisation : Liège
Date d'inscription : 21/01/2013

Mes premiers tampons Empty
MessageSujet: Re: Mes premiers tampons   Mes premiers tampons EmptyMer 17 Déc 2014 - 10:27

Wolfy a écrit:
On te crois pas ^^ on veut voir la montre Mr. Green
La voici :
Mes premiers tampons Cimg2826

Mes premiers tampons Cimg2827
Remarquez l'étoile et le croissant de lune...
Mes premiers tampons Cimg2828
Que l'on retrouve ici sur le mouvement. Est-ce un Zénith ?
Mes premiers tampons Cimg2829

Mes premiers tampons Cimg2830
Revenir en haut Aller en bas
Wolfy
Puits de connaissances
Wolfy


Nombre de messages : 4016
Age : 60
Localisation : COLMAR
Date d'inscription : 13/09/2014

Mes premiers tampons Empty
MessageSujet: Re: Mes premiers tampons   Mes premiers tampons EmptyVen 19 Déc 2014 - 23:06

Merci Brunod , c'est une belle pièces ^^
Revenir en haut Aller en bas

Mes premiers tampons
Revenir en haut
Page 1 sur 1
 Sujets similaires
-
» Changement des tampons d'un cylindre.
» Premiers pas…
» Plexi
» Stowa Marine Original et Straps: quels combos ?
» Mes premiers pas d'amateur

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
FORUMAMONTRES :: Forum général de discussions horlogères :: Forum de discussions sur les montres vintages et sujets techniques-
Sauter vers:
