MessageSujet: Echappement à détente   Echappement à détente EmptyVen 30 Aoû 2019 - 22:07

Enfin, après mal mal de recherches, j'ai réussi à mettre la main sur un échappement à détente.
Voici quelques photos.

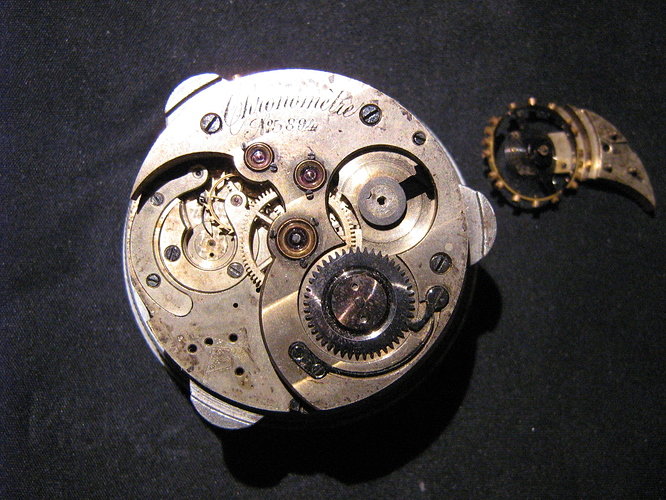

Echappement à détente 3023f344e704e1c5ad380e60ec0a4c40d12975a0_1_666x500
Echappement à détente Ba252f56b47e282a0ac0a300838b03133f894590_1_666x500

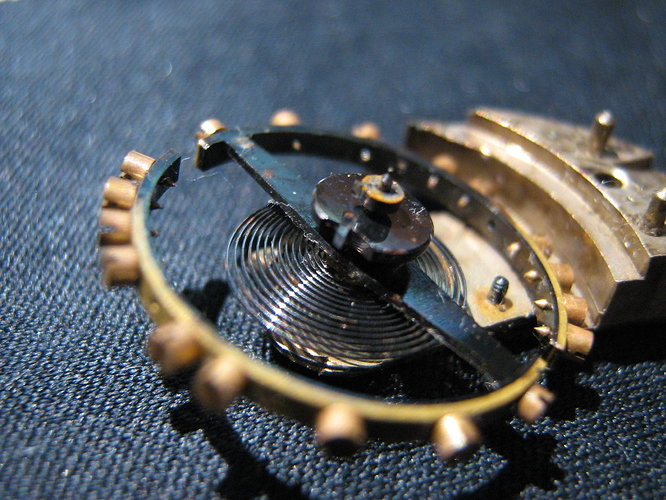

On observe que le double plateau est équipé de deux pierres placées à des profondeurs différentes.
Celle du dessus, qui en réalité est la plus basse dans le mouvement puisque le balancier est inversé pour la photo, appuie sur le ressort de la détente et la libère.
La seconde reçoit alors la force de la roue d'échappement qui lance le balancier, toujours dans le même sens.

Le retour se fait par la seule force du spiral.
Il s'agit d'un échappement libre, puisque hormis lors de l'impulsion, le balancier oscille librement, sans le moindre contact avec les autres mobiles.

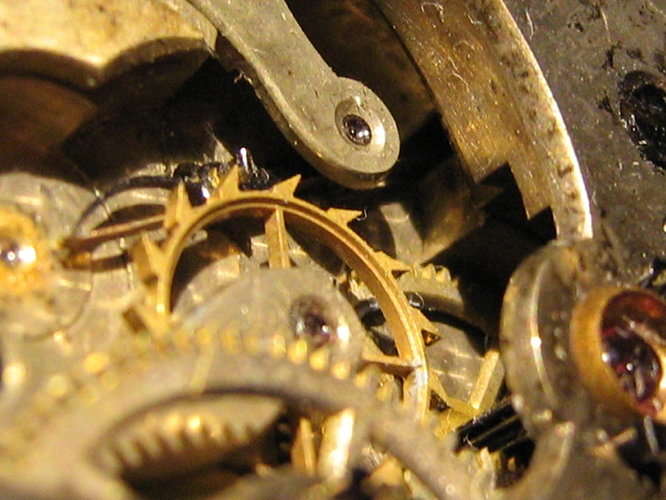

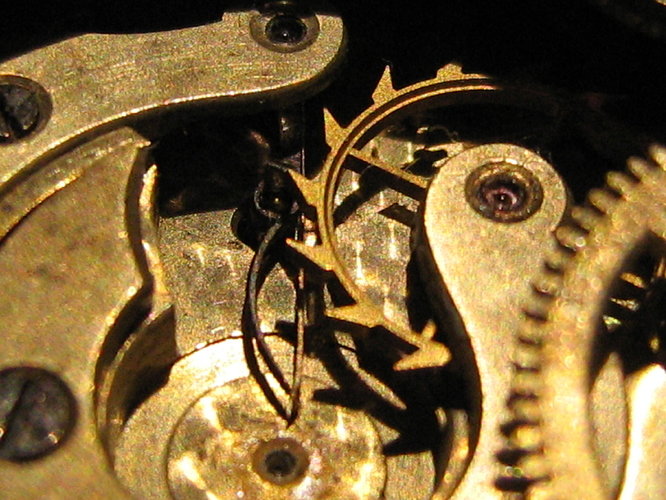

Echappement à détente Fe00430ad705e1d12677c4b19e695149b74a7658_1_666x500

Echappement à détente Dbf24bbd633e31162bc65cb2d73a6366261fbf04_1_666x500
Echappement à détente 4bd20b6fcb02892869577bc59757767ee09f953b_1_666x500
Revenir en haut Aller en bas
pilàlheure
Permanent passionné
pilàlheure


Nombre de messages : 2013
Date d'inscription : 17/02/2015

Echappement à détente Empty
MessageSujet: Re: Echappement à détente   Echappement à détente EmptyVen 30 Aoû 2019 - 22:13

fort intéressant

tu vas le restaurer ?
Revenir en haut Aller en bas
brunod
Permanent passionné
brunod


Nombre de messages : 2485
Age : 57
Localisation : Liège
Date d'inscription : 21/01/2013

Echappement à détente Empty
MessageSujet: Re: Echappement à détente   Echappement à détente EmptyVen 30 Aoû 2019 - 22:23

Pas prioritairement, mais oui. Je dois le nettoyer intégralement et vérifier si j'ai bien toutes les pièces manquantes dans la petite boîte de pièces détachées qui m'ont été fournies avec. Mais je n'ai que le mouvement : pas de boîte ni cadran.
Revenir en haut Aller en bas
Fournier
Pilier du forum



Nombre de messages : 1991
Age : 75
Localisation : France Centre
Date d'inscription : 23/12/2005

Echappement à détente Empty
MessageSujet: Re: Echappement à détente   Echappement à détente EmptySam 31 Aoû 2019 - 8:48

oui, un très beau mouvement, mais je doute qu'il était monté dans une boite de montre classique
Revenir en haut Aller en bas
brunod
Permanent passionné
brunod


Nombre de messages : 2485
Age : 57
Localisation : Liège
Date d'inscription : 21/01/2013

Echappement à détente Empty
MessageSujet: Re: Echappement à détente   Echappement à détente EmptySam 31 Aoû 2019 - 8:57

Fournier a écrit:
oui, un très beau mouvement, mais je doute qu'il était monté dans une boite de montre classique
Et pourtant apparemment si : voici un exemple de ce à quoi il ressemblait d'après le vendeur.
Echappement à détente Back%203_0
Echappement à détente Front%202_0
Smile
Revenir en haut Aller en bas
Fournier
Pilier du forum



Nombre de messages : 1991
Age : 75
Localisation : France Centre
Date d'inscription : 23/12/2005

Echappement à détente Empty
MessageSujet: Re: Echappement à détente   Echappement à détente EmptySam 31 Aoû 2019 - 9:19

oui, c'est très ressemblant , autant pour moi.....
Revenir en haut Aller en bas
brunod
Permanent passionné
brunod


Nombre de messages : 2485
Age : 57
Localisation : Liège
Date d'inscription : 21/01/2013

Echappement à détente Empty
MessageSujet: Re: Echappement à détente   Echappement à détente EmptySam 31 Aoû 2019 - 9:41

De rien, il faut dire que sans savoir la taille, c'est trompeur.
Le mouvement fait 45 mm de diamètre et 8 mm de haut.
Revenir en haut Aller en bas
Fournier
Pilier du forum



Nombre de messages : 1991
Age : 75
Localisation : France Centre
Date d'inscription : 23/12/2005

Echappement à détente Empty
MessageSujet: Re: Echappement à détente   Echappement à détente EmptySam 31 Aoû 2019 - 10:16

oui, un 20" quand même ?
Revenir en haut Aller en bas
brunod
Permanent passionné
brunod


Nombre de messages : 2485
Age : 57
Localisation : Liège
Date d'inscription : 21/01/2013

Echappement à détente Empty
MessageSujet: Re: Echappement à détente   Echappement à détente EmptySam 31 Aoû 2019 - 10:36

Apparemment 19¾"' : 44,70 mm pour être précis.
Revenir en haut Aller en bas
lemarensin
Animateur Chevronné
lemarensin


Nombre de messages : 1400
Age : 82
Localisation : sud-ouest = Landes
Date d'inscription : 26/11/2012

Echappement à détente Empty
MessageSujet: Re: Echappement à détente   Echappement à détente EmptySam 31 Aoû 2019 - 11:49

Belle piece ,le boitier a du être fondu sans doute!!!! bien dommage
Revenir en haut Aller en bas
http://campingcaraumaroc.blog4ever.com/blog/photo-369775.html
caput
Membre référent
caput


Nombre de messages : 5750
Localisation : Ile de France
Date d'inscription : 26/08/2008

Echappement à détente Empty
MessageSujet: Re: Echappement à détente   Echappement à détente EmptySam 31 Aoû 2019 - 17:56

Intéressant de calibre. Apparemment ce calibre (Blanc) a été fabriqué en petit production, mais je ne connais pas sa provenance.
Revenir en haut Aller en bas
brunod
Permanent passionné
brunod


Nombre de messages : 2485
Age : 57
Localisation : Liège
Date d'inscription : 21/01/2013

Echappement à détente Empty
MessageSujet: Re: Echappement à détente   Echappement à détente EmptySam 31 Aoû 2019 - 21:18

Apparemment, Maurice Dreyfus (La Chaux-de-Fonds) / La Maisonnette (Le Locle) / LIP (Besançon)
Revenir en haut Aller en bas
brunod
Permanent passionné
brunod


Nombre de messages : 2485
Age : 57
Localisation : Liège
Date d'inscription : 21/01/2013

Echappement à détente Empty
MessageSujet: Re: Echappement à détente   Echappement à détente EmptyDim 15 Sep 2019 - 15:35

Suite :
J'ai un truc bizarre sur cette détente. Je ne sais pas si c'est "normal" pour une détente puisque c'est ma première, mais je vous laisse découvrir :

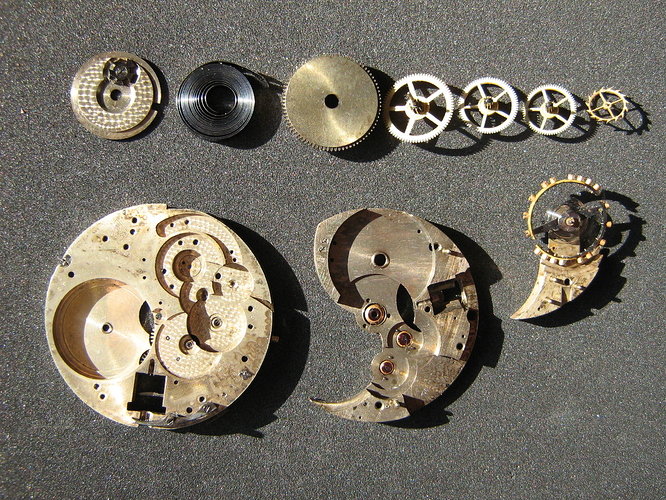

Echappement à détente 80cf82b1c85bf9ad6d724bc11b44cc48f84049a6_1_666x500
Le ressort moteur était décroché, il semble avoir subi un traitement de surface mais surtout, il flotte dans le barillet !
Vous le voyez ici à côté du barillet et sans aucune contrainte ou bride pour le tenir. Et cependant il a bien une certaine rigidité : impossible à étendre, difficile à serrer, difficile à nettoyer.
Donc est-ce intentionnel ? C'est vrai qu'il n'y a aucune perte de friction sur lui-même, aucun signe d'usure ou de friction antérieure, mais je n'ai jamais vu ça.
Revenir en haut Aller en bas
Gzotor
Animateur
Gzotor


Nombre de messages : 936
Age : 30
Localisation : Toulon
Date d'inscription : 02/05/2013

Echappement à détente Empty
MessageSujet: Re: Echappement à détente   Echappement à détente EmptySam 21 Sep 2019 - 8:01

Il s'agit très probablement d'un ressort beaucoup trop grand forcé à l'intérieur du barillet, je ne pense sincèrement pas que ce soit d'origine.
Revenir en haut Aller en bas
Saturne
Pilier du forum
Saturne


Nombre de messages : 1570
Age : 35
Localisation : Dans les Cévennes
Date d'inscription : 01/02/2008

Echappement à détente Empty
MessageSujet: Re: Echappement à détente   Echappement à détente EmptySam 21 Sep 2019 - 9:20

En effet, ton ressort est complètement "rendu" (la déformation élastique à fini par devenir déformation permanente). Rien d'intentionnel là-dedans, il est à remplacer.
Revenir en haut Aller en bas
Gzotor
Animateur
Gzotor


Nombre de messages : 936
Age : 30
Localisation : Toulon
Date d'inscription : 02/05/2013

Echappement à détente Empty
MessageSujet: Re: Echappement à détente   Echappement à détente EmptySam 21 Sep 2019 - 9:53

Il a tout de même l'air de bien remplir le barillet ce ressort
Revenir en haut Aller en bas
brunod
Permanent passionné
brunod


Nombre de messages : 2485
Age : 57
Localisation : Liège
Date d'inscription : 21/01/2013

Echappement à détente Empty
MessageSujet: Re: Echappement à détente   Echappement à détente EmptySam 21 Sep 2019 - 11:26

J'en ai trouvé un assez semblable, je le remplacerai. Merci !
Revenir en haut Aller en bas
brunod
Permanent passionné
brunod


Nombre de messages : 2485
Age : 57
Localisation : Liège
Date d'inscription : 21/01/2013

Echappement à détente Empty
MessageSujet: Re: Echappement à détente   Echappement à détente EmptyMer 16 Oct 2019 - 14:52

Un peu de détente de ne fait pas de tort...
Quoique.
J'ai encore craqué !
Smile
Echappement à détente <a href=Echappement à détente Img_0811" />

Echappement à détente <a href=Echappement à détente Img_0810" />
Revenir en haut Aller en bas
caput
Membre référent
caput


Nombre de messages : 5750
Localisation : Ile de France
Date d'inscription : 26/08/2008

Echappement à détente Empty
MessageSujet: Re: Echappement à détente   Echappement à détente EmptyMer 16 Oct 2019 - 18:19

culotté ou pivotée Mr. Green Arrow
Revenir en haut Aller en bas
pilàlheure
Permanent passionné
pilàlheure


Nombre de messages : 2013
Date d'inscription : 17/02/2015

Echappement à détente Empty
MessageSujet: Re: Echappement à détente   Echappement à détente EmptyMer 16 Oct 2019 - 18:38

chouette un modèle différent ...
tu vas pouvoir comparer

ce dernier à l'air plus qualitatif ( ? )
Revenir en haut Aller en bas
brunod
Permanent passionné
brunod


Nombre de messages : 2485
Age : 57
Localisation : Liège
Date d'inscription : 21/01/2013

Echappement à détente Empty
MessageSujet: Re: Echappement à détente   Echappement à détente EmptyMer 16 Oct 2019 - 18:43

pilàlheure a écrit:
chouette un modèle différent ...
tu vas pouvoir comparer

ce dernier à l'air plus qualitatif ( ? )
Pas certain. Plus ancien peut-être car remontoir à clé alors que le premier a remontoir au pendant.
Le premier est aussi mieux fini : anglage ponts, roues, côte de genève, perlage, traitement de surface vis, col de cygne, chatons etc. ...
Revenir en haut Aller en bas
brunod
Permanent passionné
brunod


Nombre de messages : 2485
Age : 57
Localisation : Liège
Date d'inscription : 21/01/2013

Echappement à détente Empty
MessageSujet: Re: Echappement à détente   Echappement à détente EmptyJeu 17 Oct 2019 - 21:25

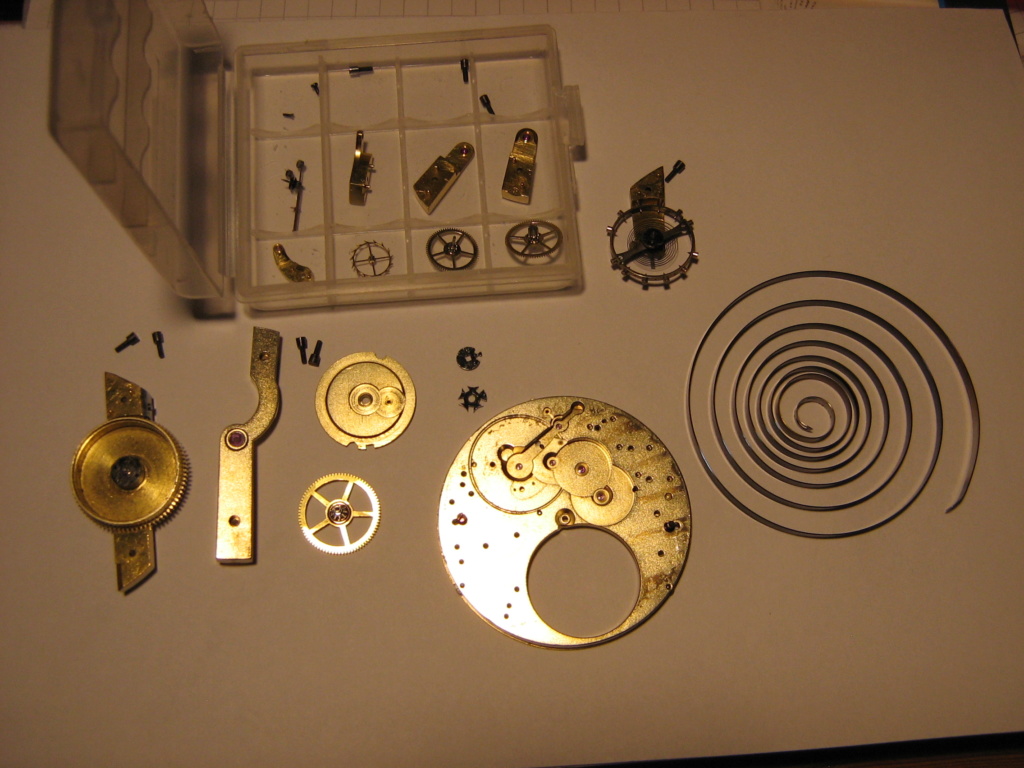

Nettoyage.

Echappement à détente Img_0818


Echappement à détente Img_0816


Echappement à détente Img_0815

Echappement à détente Img_0817

Reste à retrouver les usages en matière de lubrification de ce type de mouvement. Pour l'instant, seuls le barillet, les 3 roues et les pivots du balancier sont lubrifiés.
Je me suis abstenu pour la roue d'échappement (pivots et dents) ainsi que pour la détente (palette, ressort détente et pivots).


Dernière édition par brunod le Jeu 17 Oct 2019 - 21:45, édité 2 fois
Revenir en haut Aller en bas
Xaipe
Modérateur
Xaipe


Nombre de messages : 7554
Date d'inscription : 17/05/2005

Echappement à détente Empty
MessageSujet: Re: Echappement à détente   Echappement à détente EmptyJeu 17 Oct 2019 - 21:34

Le ressort en or est en bon etat ?
Souvent cette pièce souffre d'une lubrification qui n'a pas lieu d'être et se retrouve érodée par la palette de dégagement.

_________________
Avez-vous coché toutes les cases ?
Revenir en haut Aller en bas
brunod
Permanent passionné
brunod


Nombre de messages : 2485
Age : 57
Localisation : Liège
Date d'inscription : 21/01/2013

Echappement à détente Empty
MessageSujet: Re: Echappement à détente   Echappement à détente EmptyJeu 17 Oct 2019 - 21:42

Xaipe a écrit:
Le ressort en or est en bon etat ?
Souvent cette pièce souffre d'une lubrification qui n'a pas lieu d'être et se retrouve érodée par la palette de dégagement.
Oui, je n'ai pas observé d'usure.
Edit : j'aime bien ton avatar Smile
Revenir en haut Aller en bas
